Охрана транспортного средства является весьма актуальной проблемой, несмотря на большое количество предлагаемых на рынке противоугонных устройств. Срабатывание звуковой сигнализации на автомобиле не дает хозяину практически никаких преимуществ по сравнению с автомобилями без сигнализации: окружающие люди обычно не реагируют на вой сирены, а хозяин находится достаточно далеко. Выходом является использование радиоканала и передача тревожного сигнала хозяину без лишнего шума. Преимущество такого способа сигнализации в том, что угонщик не подозревает о передатчике в автомобиле, и существует возможность с помощью направленной антенны найти угнанную машину. Для приема сигнала охранной системы можно использовать переделанный пейджер, который с повсеместным распространением «мобильников» все больше превращается в лежащую без дела игрушку.

Для охраны автомобилей выделена частота 26945 кГц. Но для того чтобы была возможность распознать конкретный передатчик, необходимо кодировать радиосигнал. Микросхемы, используемые в данной конструкции: МС145026 — кодер и МС145028 — декодер. Они позволяют сформировать 19683 различные комбинации при использовании только одной рабочей частоты внутреннего генератора микросхемы. При изменении частоты генератора, количество кодовых комбинаций увеличивается.

Пейджер представляет собой приемник с декодером импульсной последовательности, на котором перемычками устанавливается присущий вашему автомобилю код, и звуковой сигнализатор, включающийся при совпадении этого кода с полученным от передатчика. Передатчик в автомобиле включается в рабочий режим датчиком качания. Он передает частотно-модулированную импульсную последовательность. При срабатывании датчика передатчик включается на несколько секунд. Если «воздействие» на автомобиль прекращается, передатчик выключается.

Схема передатчика изображена на рис.1. На микросхеме DD1 и микроамперметре РА1 собран датчик качания. При изменении положения кузова, а следовательно, и микроамперметра, на выходе компаратора появляются отрицательные импульсы, устанавливающие RS-триггер на элементах DD2.3, DD2.4 в состояние, при котором на выводе 10 DD2.3 — высокий уровень. Он открывает транзисторы VT5 и VT6. Через VT5 подается питание на передатчик, и он включается. Напряжение логического «0» с вывода 11 DD2.4 поступает на разрешающий вход кодера DD4, а также на вход R счетчика DD3. До этого счетчик был постоянно сброшен в ноль логической «1» на входе R. Теперь он считает импульсы с генератора на DD2.1, DD2.2. Когда на выводе 6 DD3 появляется «1», открывается транзистор VT1 и возвращает RS-триггер и счетчик в первоначальное (дежурное) состояние.

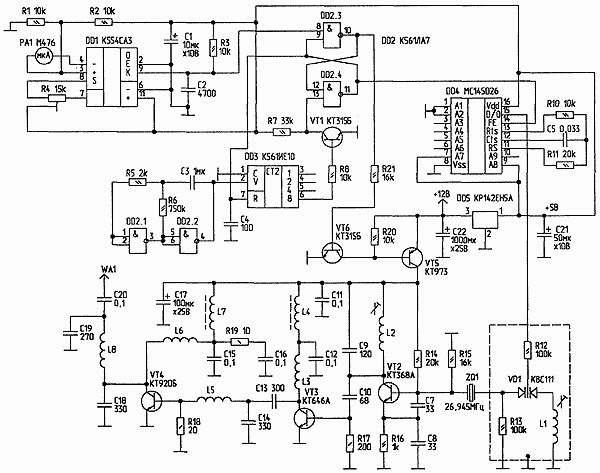

Рис.1. Принципиальная схема передатчика

Если воздействие на датчик к этому времени прекратилось, система остается в этом состоянии сколь угодно долго, а если нет, то RS-триггер вновь переключается импульсами с выхода компаратора DD1, и передатчик опять заработает.

Конденсатор С4 необходим для начального сброса счетчика и перевода RS-триггера в дежурный режим. Кодовые посылки с кодера DD4 поступают на частотный модулятор передатчика на элементах VD1, L1, L2, VT2, R12…R16, С7, С8, а затем на усилитель ВЧ на VT3, VT4, R17…R19, С9…С20, L3…L8.

Схема приемника показана на рис.2. Его высокочастотная часть аналогична описанной в [3]. Цепь АРУ в данной схеме не нужна, поэтому усилитель микросхемы DD1 работает в режиме компаратора, рабочая точка которого устанавливается подстроечным резистором R1 по минимуму высокочастотных шумов. С выхода DD1 сигнал поступает на формирователь логического уровня на транзисторах VT2 и VT3. Кодовая последовательность декодируется микросхемой DD2, и при совпадении кодовых посылок на выводе 11 DD2 появляется логическая «1». Этим уровнем запускается генератор на микросхеме DD3, и звучит тревожный сигнал.

Кодовые комбинации устанавливаются изменением уровней на адресных входах DD2. Микросхемы кодера и декодера воспринимают три состояния: логические «0» и «1» и неподключенный адресный вход. Адреса должны быть установлены идентично как в кодере, так и в декодере, а также должна быть установлена одинаковая частота внутренних генераторов.

Налаживание системы сигнализации начинают с передатчика. Движок резистора R4 (рис.1) устанавливают в такое положение, при котором на выходе 9 компаратора DD1 высокий уровень, но при легком постукивании по микроамперметру на выходе DD1 появляются отрицательные импульсы. Далее, отключив от резистора R12 вывод 15 DD4, подключают к нему генератор ЗЧ. Изменяя индуктивности катушек, добиваются максимального усиления УВЧ.

Затем устанавливают рабочую точку микросхемы DD1 приемника резистором R1 (рис.2) и настраивают контура приемника генератором качающейся частоты [3]. Для проверки правильности декодирования кода, выход 15 DD4 передатчика соединяют с входом 9 DD2 приемника, предварительно отключив его от формирователя логического уровня (VT3). При нормальной работе сигнализации срабатывание датчика качания вызывает появление на выходе 11 DD2 логической «1» и звука в пьезоизлучателе В1. Далее восстанавливают все соединения и отлаживают приемник совместно с передатчиком, принимая сигнал по радиоканалу.

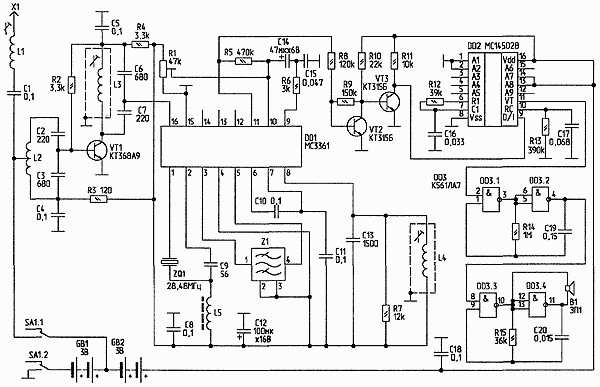

Рис.2. Принципиальная схема приемника

В устройстве применены электролитические конденсаторы типа К50-35, неполярные — КМ. ТКЕ конденсаторов С5 (передатчика), С15, С16, С17 (приемника) должен быть минимален, можно использовать К73-17. Резисторы — типа МЛТ. Микроамперметр типа М476 датчика качания немного дорабатывают. На стрелке закрепляют грузик, так чтобы при опущенной вниз шкале прибора стрелка была в ее центре.

Моточные данные катушек передатчика приведены в табл.1, приемника — в табл.2.

Таблица.1. Моточные данные катушек передатчика

Позиционное обозначение	Диаметр каркаса, мм	Количество витков	Сердечник	Провод	Примечание
L1	4,2	10	МП100	ПЭВ d0,31
L2	4,2	6	МП100	ПЭВ d0,25
L3	4,0	9		ПЭВ d0,31
L4					ДПМ1-0.6- 10мкГн
L5	6,0	3		ПЭВ d0,8
L6	4,0	15		ПЭВ d0,31
L7					ДПМ1-0.6 -8мкГн
L8	8,0	8		ПЭВ d0,8

Таблица.2. Моточные данные катушек приемника

Позиционное обозначение	Диаметр каркаса, мм	Количество витков	Сердечник	Провод	Примечание
L1	3,0	10		ПЭВ-1 d0,35
L2	3,0	15		ПЭВ-1 d0,56	Отвод от 6 витка снизу
L3	4,2	6	МП100	ПЭВ-1 d0,35
L4	4,2	145	МП100	ПЭВ-1 d0,1
L5	2,8	19	от ДПМ3	ПЭВ-1 d0,35

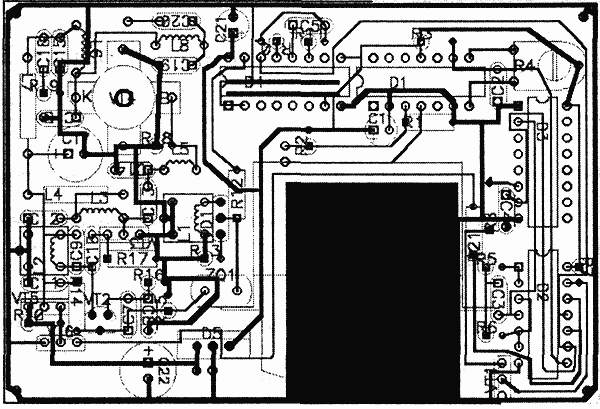

Печатная плата передатчика изготовлена из двустороннего фольгированного стеклотекстолита размерами 64×94 мм. Ее чертеж приведен на рис.3. Плата приемника размерами 59×60 мм показана на рис.4. Со стороны деталей отверстия зенкуются, кроме мест соединения деталей с общим проводом, в этих местах детали паяются с обеих сторон.

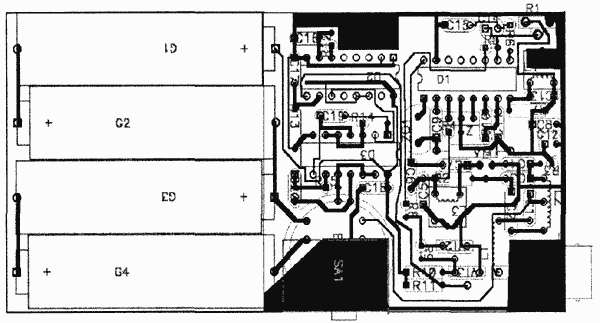

Рис.3. Печатная плата передатчика

Рис.4. Печатная плата приемника
