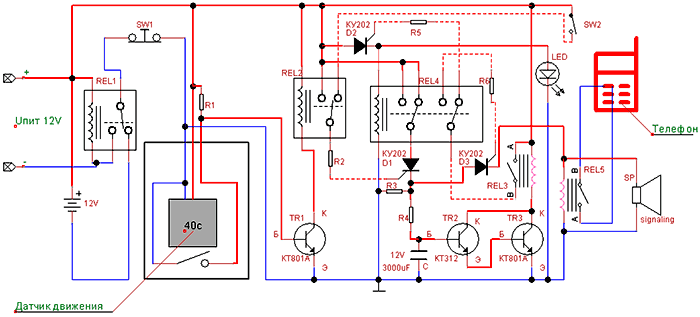

Данная схема сигнализации предназначена для защиты помещений и прочих объектов от несанкционированного проникновения на их территорию. Имеет защиту от отключения питания внешней сети и задержку по времени, для возможности владельцу деактивировать защиту. Состоит она, как видно на схеме, из: инфракрасного датчика движения, аккумуляторной батареи- «12V», реле: «REL1», «REL2», «REL3», «REL4» и «REL5». Кнопки с фиксацией: «SW1» и «SW2», Резисторов- «R1», «R2», «R3», «R4», «R5» и «R6». Конденсатора «С». Тиристоров: «D1», «D2» и «D3». Транзисторов: «TR1», «TR2» и «TR3». Светодиода «LED». Сотового телефона и блока сирены- «SP». Принцип работы данной схемы следующий.
При нажатии на кнопку «SW1», активируется инфракрасный датчик движения и дает задержку до замыкания внутренних контактов 40 секунд (Пока контакты датчика движения не замкнутся, транзистор «TR1» не закроется). Через резистор «R1» открывается транзистор «TR1» что приводит к срабатыванию реле «REL2». Через резистор «R2» подается напряжение на управляющий элемент тиристора «D1». Через «D1», идет зарядка конденсатора «С». Пока конденсатор «С» не зарядится, (приблизительное время зарядки конденсатора «С» при данных параметрах, чуть больше минуты) транзисторы «TR2» и «TR3» будут закрыты. После зарядки конденсатора происходит открытие транзисторов «TR2» и «TR3». Через «TR3» происходит срабатывание реле «REL3». Через контакты реле «REL3» и резистор «R5» на управляющий элемент тиристора «D2» подается напряжение, что приводит к: срабатыванию реле «REL4», включению светодиода «LED», отключению тиристора «D1», отключению реле «REL3» и переходу данной схемы в активный режим, за счет переключения второй группы контактов реле «REL4» с резистора «R5» на резистор «R6».
При срабатывании датчика движения или замыкания контакта «SW2», через резистор «R1», открывается транзистор «TR1», что приводит к срабатыванию реле «REL2». Через резистор «R2» подается напряжение на управляющий элемент тиристора «D1». Через «D1» идет зарядка конденсатора «С». После зарядки конденсатора происходит открытие транзисторов «TR2» и «TR3». Через «TR3» происходит срабатывание реле «REL3». Через контакты реле «REL3» и резистор «R6» на управляющий элемент тиристора «D3» подается напряжение, что приводит к: срабатыванию через тиристор «D3»: реле «REL5» и включению блока сирены- «SP». Через контакты реле «REL5» происходит имитация нажатия клавиши сотового телефона и вызова заданного номера на клавише, к которой припаяны выводы с реле «REL5». Для отключения и (или) сброса работы схемы необходимо нажать кнопку «SW1».
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| D1, D2, D3 | Тиристор & Симистор | КУ202Е | 3 | Можно использовать и другие | ||
| TR1, TR3 | Биполярный транзистор | КТ801А | 1 | NPN | ||
| TR2 | Биполярный транзистор | КТ312Б | 1 | NPN | ||
| LED | Светодиод | Мигающий, 12В | 1 | |||
| REL1-REL3, REL5 | Реле | BS-115C-12A-12VDC BESTAR | 4 | 12В | ||
| REL4 | Реле | Sanyou DSY2Y | 1 | 12В | ||
| R1 | Резистор | 1 кОм | 1 | |||
| R2, R5, R6 | Резистор | 100 Ом | 3 | |||
| R3 | Резистор | 300 Ом | 1 | |||
| R4 | Резистор | 480 кОм | 1 | |||
| SW1 | Кнопка с фиксацией | 5А | 1 | |||
| SW2 | Касательный контакт | 1А | 1 | |||
| Датчик движения | Инфракрасный датчик движения | 1 | 12В. Работает на размыкание | |||
| Телефон | Сотовый телефон | 1 | Должна быть функция "Горячие клавиши" или "Быстрый набор" | |||
| SP | Сигнализирующее устройство | 12В | 1 | |||
| 12V | Аккумуляторная батарея | 12В | 1 | |||
