Микросхемы серии LC9806, LC9801, GE6061, GE6063, GE6065A, GE6065, H0263A были разработаны специально для сигнализаций. К сожалению, в интернете слишком мало информации о микросхемах. Сегодня мы немного восполним этот пробел.
Микросхемы обладают достаточно хорошими показателями и могут работать в широком диапазоне питающих напряжений. Но советуется питать микросхемы напряжением не более 5 вольт, в некоторых микросхемах нет встроенного стабилитрона, поэтому прежде, чем начать сборку такой сигнализации, советую посмотреть даташит на микросхему.

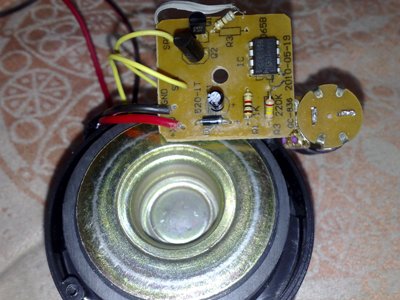

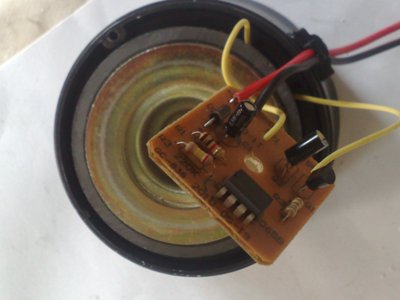

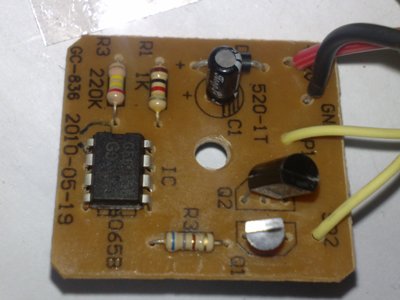

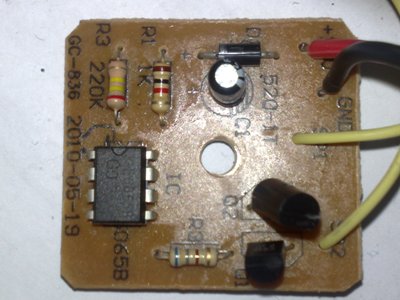

В моем варианте использована микросхема SC1006 (см. даташит), которая имеет встроенный стабилитрон, что дает возможность питать ее напрямую от автомобильного аккумулятора (поскольку микросхемы изначально были разработаны для автомобильных сигнализаций).

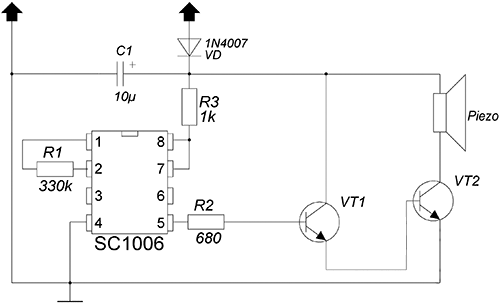

Сигнал можно снимать из 5-ой или 6-ой ноги микросхемы, разницы нет, затем сигнал усиливается и подается на пьезоизлучатель. Пьезоизлучатель может быть заменен практически любой ВЧ головкой.
Транзисторы дополнительного усилителя можно заменять на отечественные. VT1 может быть заменен на любые маломощные (КТ315/3102, можно использовать также транзисторы средней мощности — КТ815/817), из импортных можно ставить С9014/18 или аналогичные. VT2 — основной усилительный ключ, следовательно, его нужно подобрать чуть мощнее. Подойдут буквально любые транзисторы обратной проводимости средней мощности (КТ815/817, можно также использовать более мощные — КТ805/819).
Можно всю схему дополнительного усилителя заменить на один составной транзистор (КТ829 и другие).

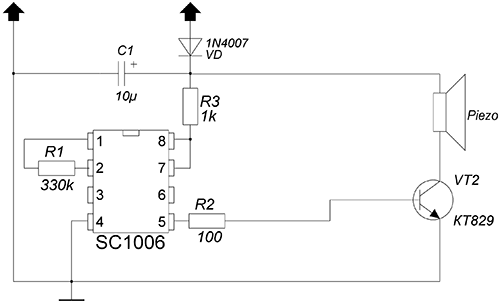

В таком случае, схема будет выглядеть так:
Резистор R1 можно заменить на подстроечный с сопротивлением 1МОм. Вращением этого резистора можно регулировать длительность импульсов, этим изменится звук сирены.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот | |
|---|---|---|---|---|---|---|---|
| Первый вариант схемы | |||||||
| Генератор аварийных сигналов | SC1006 | 1 | |||||
| VT1 | Биполярный транзистор | КТ315А | 1 | КТ815/КТ817, С9014/18 | |||
| VT2 | Биполярный транзистор | КТ815А | 1 | КТ817/КТ805/КТ819 | |||
| VD | Выпрямительный диод | 1N4007 | 1 | ||||
| С1 | Электролитический конденсатор | 10 мкФ | 1 | ||||
| R1 | Резистор | 330 кОм | 1 | ||||
| R2 | Резистор | 680 Ом | 1 | ||||
| R3 | Резистор | 1 кОм | 1 | ||||
| Пьезоизлучатель | 1 | ||||||
| Второй вариант схемы | |||||||
| Генератор аварийных сигналов | SC1006 | 1 | |||||
| VT2 | Биполярный транзистор | КТ829А | 1 | ||||
| VD | Выпрямительный диод | 1N4007 | 1 | ||||
| С1 | Электролитический конденсатор | 10 мкФ | 1 | ||||
| R1 | Резистор | 330 кОм | 1 | ||||
| R2 | Резистор | 100 Ом | 1 | ||||
| R3 | Резистор | 1 кОм | 1 | ||||
| Пьезоизлучатель | 1 | ||||||
