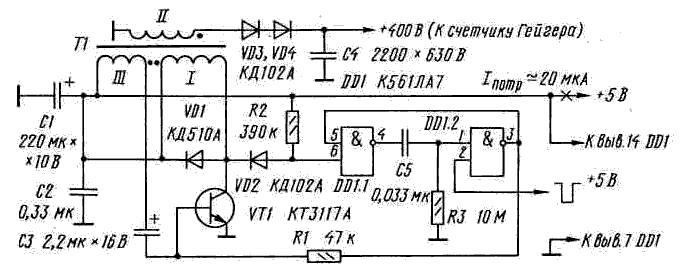

В автономных приборах непрерывного радиационного контроля, использующих в качестве датчиков радиации счетчики Гейгера, основным энергопотребителем является устройство, преобразующее невысокое напряжение источника питания прибора в напряжение 360…440 В, соответствующее плато счетной характеристики галогенового счетчика Гейгера (см. приложение 4). Принципиальная схема энергоэкономичного преобразователя напряжений показана ниже:

Экономичный источник питания счетчика Гейгера

Его основу составляет блокинг-генератор, на выходной обмотке которого формируются короткие (5…10 мкс) импульсы амплитудой около 420 В. Через диоды VD3, VD4 они заряжают конденсатор С4. Этот конденсатор и будет источником питания счетчика Гейгера (напомним, что проводимость счетчика Гейгера в паузе между возбуждениями близка к нулю).

Энергоэкономичность преобразователя обеспечивается тем, что межимпульсная пауза в его блокинг-генераторе задается не собственной времязадающей цепочкой R1C3, как это обычно делается, а одновибратором (DD1.1, DD1.2 и др.), работающим на микротоках [2]. Продолжительность паузы в нем tп@R3·C5 выбирают так, чтобы напряжение на выходе преобразователя в режиме фонового счета было близко к высшему значению напряжения на плато счетной характеристики счетчика Гейгера. (В дальнейшем снижение напряжения на выходе преобразователя, его смещение к другому краю плато будет обязано лишь снижению напряжения источника питания.)

Блокинг-генератор сформирует внеочередной импульс подпитки конденсатора С4, если на входе 2 элемента DD1.2 возникнет провоцирующий ее импульс. Если этот импульс будет возникать при каждом срабатывании счетчика Гейгера, то это позволит удержать напряжение на выходе преобразователя на уровне, не зависящем от скорости счета.

Трансформатор Т1 блокинг-генератора наматывают на ферритовом сердечнике, составленном из двух колец М3000МН 12х8х3 мм. Кольца склеивают, острые их ребра заглаживают наждачной бумагой и весь сердечник обматывают тонкой фторопластовой или лавсановой лентой.

Сначала наматывают обмотку II, она содержит 420 витков провода ПЭВ-2 0,07. Намотку ведут в одну сторону, почти виток к витку, оставляя между ее началом и концом «зазор» 1…1.5 мм. Обмотку II также покрывают слоем изоляции. Далее наматывают обмотку I — 5 витков провода ПЭВШО 0,15…0,2 — и по ней — обмотку III — 2 витка того же провода. Эти обмотки должны быть распределены по сердечнику возможно равномернее.

Правильная фазировка обмоток трансформатора (точками показаны их синфазные концы) должна быть соблюдена при его монтаже. Экспериментировать с этим не следует — можно сжечь транзистор.

В преобразователе: резисторы Rl, R2 — типа МЛТ-0,125, R3 — КИМ-0,125; конденсатор С1 — любой оксидный, С2, С5 — типа КМ-6 или К10-176, СЗ — К53-30, С4 — К73-9.

Преобразователи такой структуры закрывают, по существу, саму проблему питания счетчиков Гейгера от низковольтных источников: потребляемый таким преобразователем ток уже составляет малую часть тока саморазряда большинства гальванических батарей.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
DD1	Микросхема	К561ЛА7	1
VT1	Биполярный транзистор	КТ3117А	1
VD1	Диод	КД510А	1
VD2-VD4	Диод	КД102А	3
С1	Электролитический конденсатор	220 мкФ 10 В	1
С2	Конденсатор	0.33 мкФ	1
С3	Электролитический конденсатор	2.2 мкФ 16 В	1
С4	Конденсатор	2200 пФ 630 В	1
С5	Конденсатор	0.033 мкФ	1
R1	Резистор	47 кОм	1
R2	Резистор	390 кОм	1
R3	Резистор	10 МОм	1
Т1	Трансформатор		1
