Иногда возникает ситуация , когда имеются в наличии ПАВ- резонаторы на те частоты, на которые промышленность не выпускает приемные модули. Да и не секрет, что стоимость промышленных микросборок около 7 уе (RX 5000) способно отбить охоту экспериментировать у кого угодно.
Современная элементная база позволяет собрать и передатчик и приемник самостоятельно с характеристиками, как минимум, не худшими, чем у промышленных модулей.

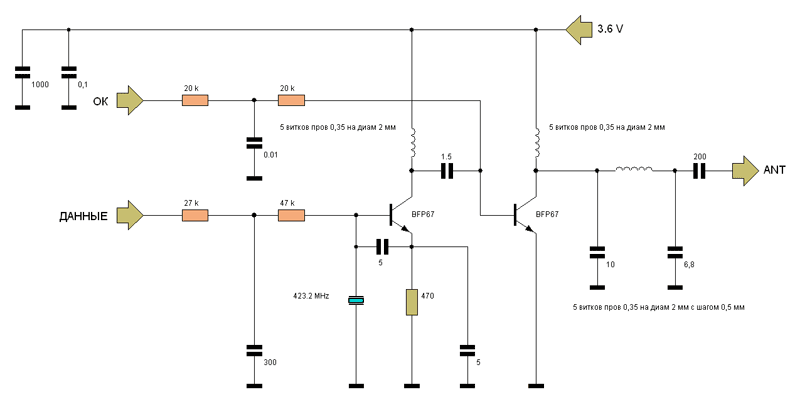

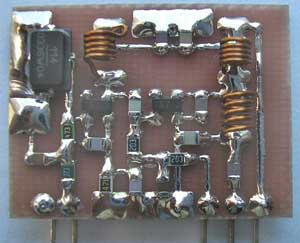

Передатчик данных.
Стандартная схема , испытанная многими радиолюбителями.
Состоит из управляемого задающего генератора и усилителя мощности.
Мощность около 10 мВт , потребляемый ток 15 мА. Ток задающего генератора около 2 мА. Потребляемый ток и мощность оконечного каскада можно регулировать резисторами смещения. Следует помнить при этом, что ток оконечного каскада свыше 50 мА способен вывести из строя транзистор применяемый в данной конструкции.

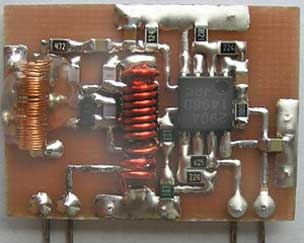

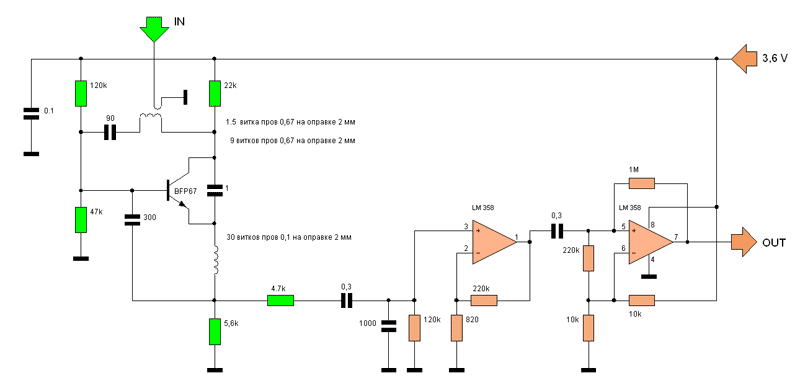

Приемник данных.
Приемник – сверхрегенератор с чувствительностью около 1 мкв . Сохраняет работоспособность от 3 до 6 вольт никуда при этом не «уезжая» по частоте.
Связь сверхрегенератора с антенной индуктивная , что позволяет избежать пагубного влияния наводок и сильных сигналов на работу сверхрегенеративного каскада.
Настройка приемника производится сдвиганием и раздвиганием витков катушки в цепи коллектора . Применение емкостей параллельно коллекторной катушке нежелательно т к это ухудшает добротность контура.
На частоту 423,2 МГц контур имеет 9 витков.
В проведенных многочисленных испытаниях выяснилось , что применение УВЧ совместно с правильно настроенным приемником подобного , типа ничего не дает в плане улучшения чувствительности , а лишь ухудшая динамику сверхрегенератора допускает некоторую небрежность его настройки.
АМ сигнал , принятый приемником , имеет очень малую амплитуду, поэтому он сначала усиливается а затем подается на вход компаратора ( порогового устройства ).
На выходе компаратора появляется лог 1, если уровень напряжения на его входе превышает определенный уровень.
В процессе настройки приемника сигнал, излучаемый передатчиком , удобно контролировать еще в аналоговой форме после первого усилителя ( вывод 1 LM 358 ), подсоединив туда вход обычного УНЧ.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот | |
|---|---|---|---|---|---|---|---|
| Передатчик данных | |||||||
| Транзистор | BFP67 | 2 | |||||
| Конденсатор | 1000 пФ | 1 | |||||
| Конденсатор | 0.1 мкФ | 1 | |||||
| Конденсатор | 0.01 мкФ | 1 | |||||
| Конденсатор | 300 пФ | 1 | |||||
| Конденсатор | 5 пФ | 2 | |||||
| Конденсатор | 1.5 пФ | 1 | |||||
| Конденсатор | 10 пФ | 1 | |||||
| Конденсатор | 6.8 пФ | 1 | |||||
| Конденсатор | 200 пФ | 1 | |||||
| Резистор | 20 кОм | 2 | |||||
| Резистор | 27 кОм | 1 | |||||
| Резистор | 47 кОм | 1 | |||||
| Резистор | 470 Ом | 1 | |||||
| Кварц | 423.2 МГц | 1 | |||||
| Катушка индуктивности | 3 | ||||||
| Приемник данных | |||||||
| Операционный усилитель | LM358 | 1 | |||||
| Транзистор | BFP67 | 1 | |||||
| Конденсатор | 0.1 мкФ | 1 | |||||
| Конденсатор | 90 пФ | 1 | |||||
| Конденсатор | 300 пФ | 1 | |||||
| Конденсатор | 1 пФ | 1 | |||||
| Конденсатор | 0.3 мкФ | 2 | |||||
| Конденсатор | 1000 пФ | 1 | |||||
| Резистор | 120 кОм | 2 | |||||
| Резистор | 47 кОм | 1 | |||||
| Резистор | 22 кОм | 1 | |||||
| Резистор | 5.6 кОм | 1 | |||||
| Резистор | 4.7 кОм | 1 | |||||
| Резистор | 820 Ом | 1 | |||||
| Резистор | 220 кОм | 2 | |||||
| Резистор | 10 кОм | 2 | |||||
| Резистор | 1 МОм | 1 | |||||
| Катушка индуктивности | 2 | ||||||
