Часто, в наше время, приобретая продукт какого либо китайского производителя, получает просто платку с двумя проводками и лаконичным названием. Чтобы не оставлять покупателя в таком состоянии, решили собрать всю информацию по модулю XQ-02A. Здесь вы найдете описание устройства, электрическую схему, набор комплектующих, технические характеристики. Устройство работает и показывает заявленные характеристики.

Описание с АлиЭкспресс:

Название товара: модуль усиления сигнала
Номер товара: XQ-02A
Коэффициент усиления: 10 дБ
Коэффициент усиления передачи: 11 дБ
Принять коэффициент шума: ≤ 3,0 дБ
Диапазон входной мощности: 4dBm-20dBm
Максимальная мощность передатчика (пиковая мощность): 33dBm в нашем эксперименте  28dBm

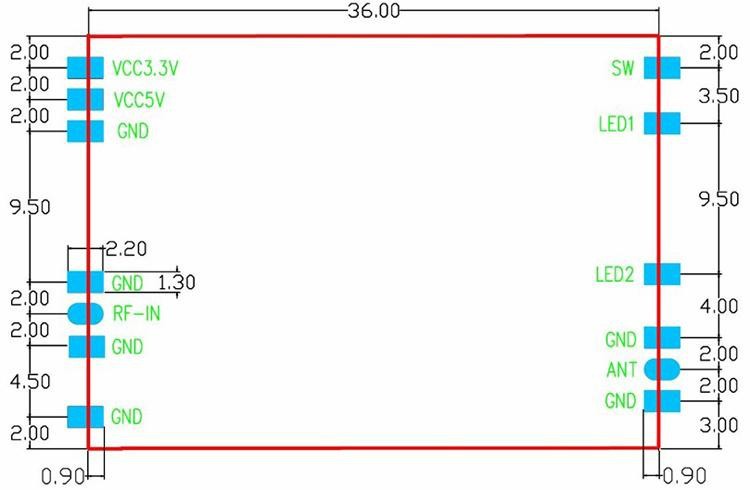

Размеры: 36 мм * 26 мм * 4,8 мм (Д * Ш * В)
Вес: <5 г

Ссылка на AliExpress

Ссылка на Gearbest

В комплект входит:

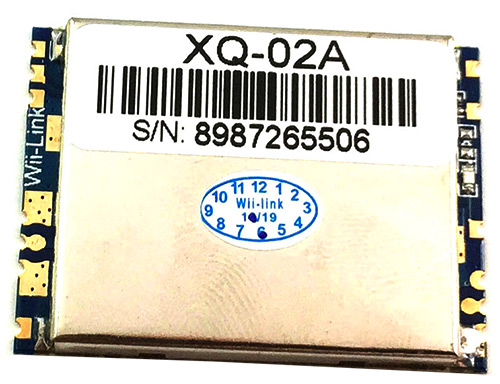

1x YXS XQ-02A модуль усиления сигнала

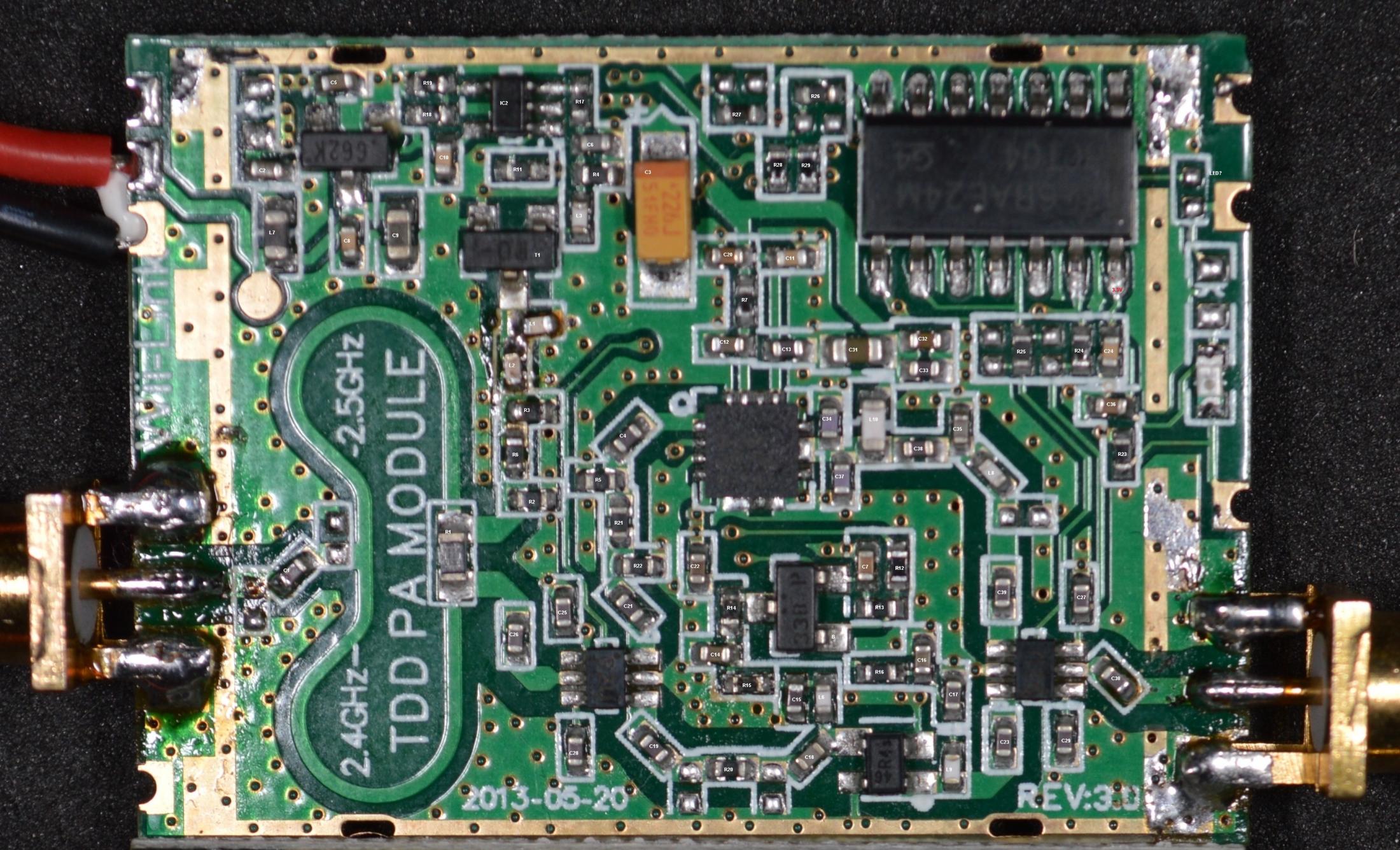

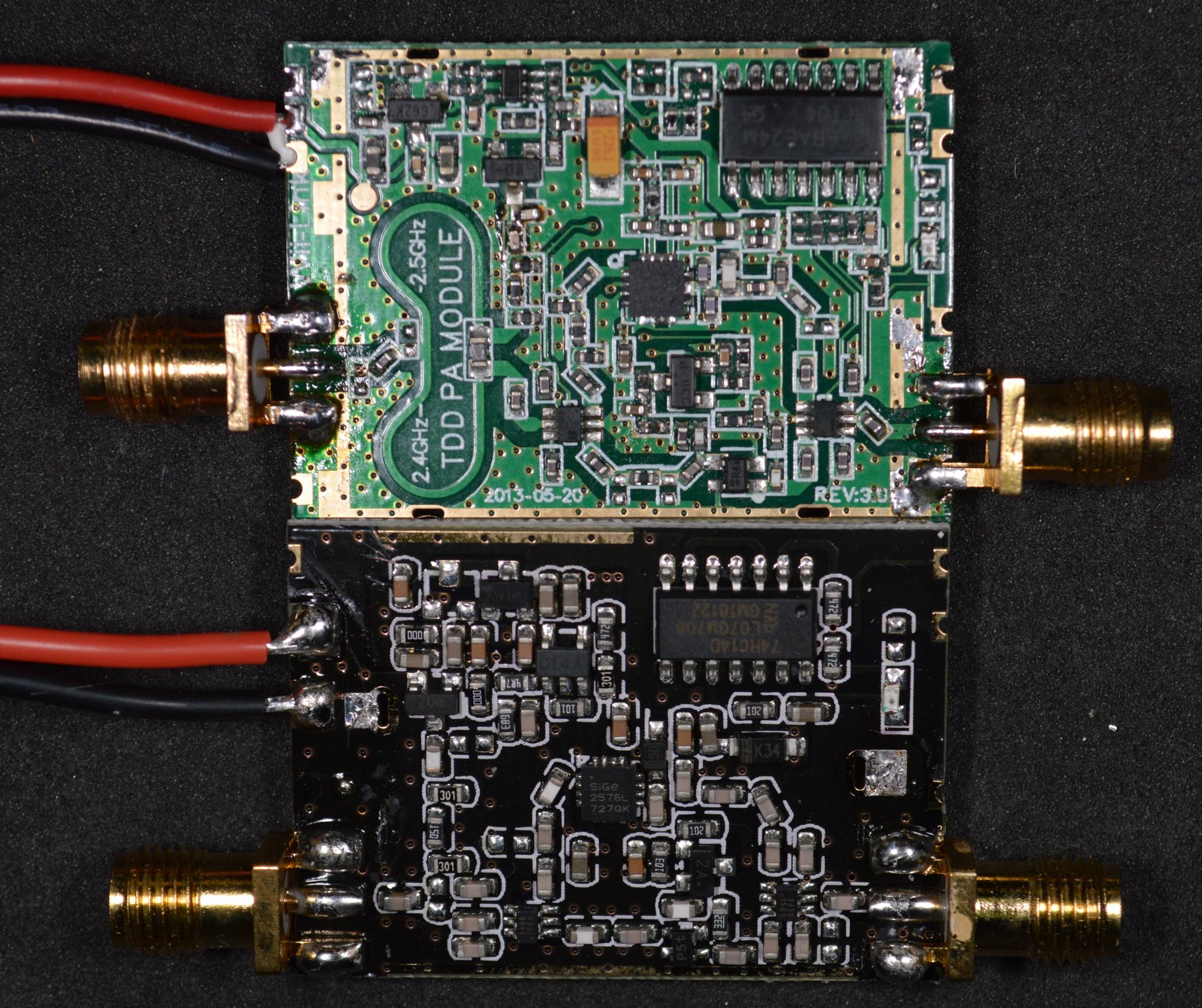

Было выпущено несколько версий подобного устройства.

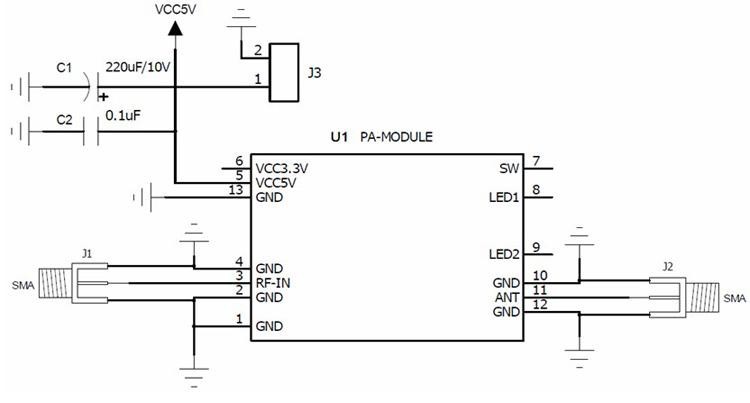

Схема подключения:
