Данное устройство предназначено для управления 4 различными нагрузками (например управление гаражными воротами, эл. освещением и прочее). Допускается одновременное нажатие кнопок в любой комбинации (для режима без фиксации команды). Приемник имеет 2 режима работы: – 1 режим без фиксации команды (перемычка на приемнике убрана) – команды выполняются только в момент удержания соответствующей кнопки (кнопок). – 2 режим с фиксацией команды (установлена перемычка на приемник) – команда выполняется после нажатия кнопки, повторное нажатие кнопки отключает команду.

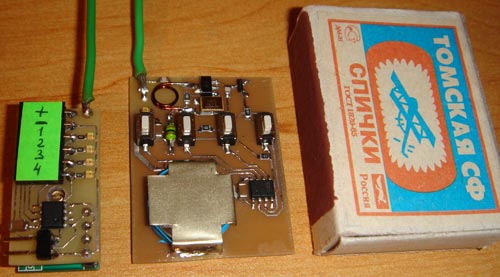

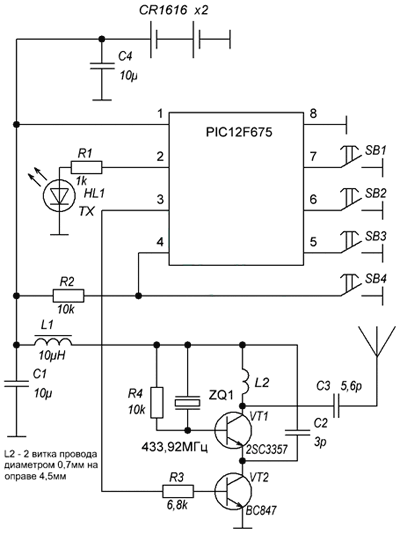

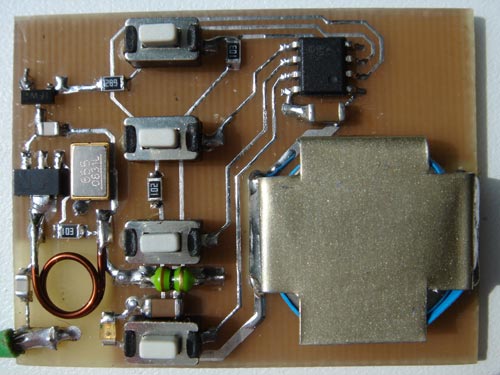

Передатчик состоит из кодера на микроконтроллере, и радиомодуля для передачи данных по радиоканалу. Модуляция – ШИМ. В передатчик заложен алгоритм помехоустойчивой передачи данных, для защиты от ложных срабатываний. Потребление тока в режиме покоя составляет 0,1мкА в режиме сна, и 11мА во время передачи (от источника напряжения 3В). 0,3мкА в режиме сна, и 15мА во время передачи (от источника напряжения 6В). Для управления на небольшой дистанции достаточно одной литиевой батареи. Для более дальней связи используются 2 литиевых батареи. Плата передатчика – 2-х сторонняя. Обратная сторона используется в качестве экрана. Фольга только удалена под катушкой L2.
Особенности передатчика:
— для сверхнизкого потребления тока в режиме сна в контроллере пришлось отключить одну важную функцию (с этой функцией потребление тока составило бы 60 мкА, что не есть хорошо), поэтому в некоторых ситуациях контроллер при подключении батареи может зависнуть. Для вывода его из этого состояния нужно извлечь батарею, нажать на кнопку SB4 (для разряда конденсаторов), и снова установить батарею до успешного старта контроллера. В нормальном рабочем режиме с установленной батареей зависаний не будет (пока батарея не разрядится).

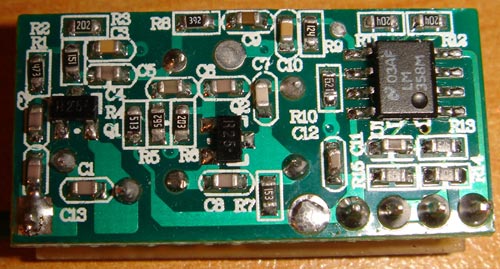

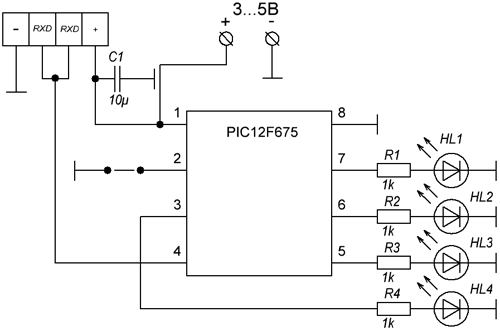

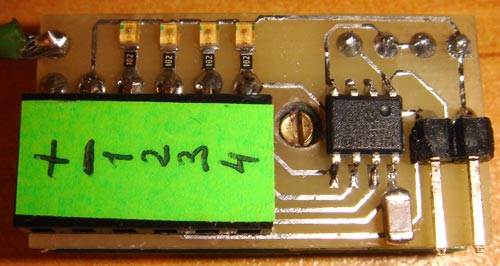

Приемник состоит из декодера на микроконтроллере, и готового приемного радиомодуля (радиомодуль не должен инвертировать сигнал передатчика). Приемник команд особенностей не имеет. К выходу микроконтроллера можно подключить мощные полевые транзисторы для управления всеразличными нагрузками или твердотельное реле.
А теперь о дальности работы. При питании передатчика от источника напряжением 6В и нахождении передатчика на 7 этаже мне удавалось передавать команды на расстояние до 1км. Причем внутри дома сигнал передатчика пробивал насквозь 7 этажей (до 1 этажа), прием даже велся в металлическом лифте на пути следования с 7 до 1 этажа. При нахождении передатчика на уровне 1,5 метра от земли сигнал передавался до 300 метров при прямой видимости. В качестве антенн были использованы куски провода по 17см.

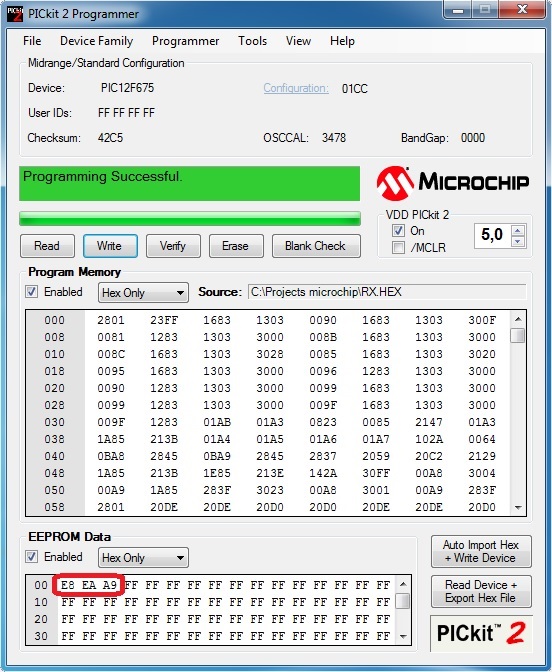

Прошивки бесплатны, и не имеют никаких ограничений. Кодер и декодер имеют индивидуальный код (который пользователь может изменить для себя при прошивании контроллеров). Отмечено красным на скриншоте. Важно, чтобы ID кодера и декодера в формате HEX совпадали, иначе декодер не увидит кодер. Тем, кому ID менять не надо — просто прошиваем контроллер. По умолчанию ID E5EAA9.
При программировании контроллеров не забываем о калибровочных константах http://pro-radio.ru/controllers/3131-2/ (у кого PICkit – могут о этом не беспокоиться, программатор сам все сделает).

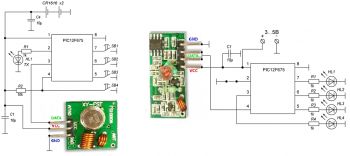

Если применить готовые радиомодули приемника и передатчика, то сборка данного устройства значительно упростится.
Скачать прошивки и печатные платы в формате LAY вы можете ниже
Обсуждение данного устройства на форуме: устройство радиоуправления на 4 команды — вопросы, и решение проблем
Список радиоэлементов
Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот | |
---|---|---|---|---|---|---|---|
Передатчик | |||||||
МК PIC 8-бит | PIC12F675 | 1 | PIC12F629 | ||||
VT1 | Транзистор | 2SC3357 | 1 | ||||
VT2 | Биполярный транзистор | BC847 | 1 | ||||
C1, C4 | Конденсатор | 10 мкФ | 2 | ||||
C2 | Конденсатор | 3 пФ | 1 | ||||
C3 | Конденсатор | 5.6 пФ | 1 | ||||
R1 | Резистор | 1 кОм | 1 | ||||
R2, R4 | Резистор | 10 кОм | 2 | ||||
R3 | Резистор | 6.8 кОм | 1 | ||||
L1 | Катушка индуктивности | 10 мкГн | 1 | ||||
L2 | Катушка индуктивности | 1 | 2 витка провода диаметром 0,7 мм на оправке 4,5 мм | ||||
ZQ1 | Кварц | 433.92 МГц | 1 | ||||
HL1 | Светодиод | 1 | |||||
SB1-SB4 | Кнопка | 4 | |||||
Элемент питания | CR1616 | 2 | |||||
Приемник | |||||||
МК PIC 8-бит | PIC12F675 | 1 | PIC12F629 | ||||
C1 | Конденсатор | 10 мкФ | 1 | ||||
R1-R4 | Резистор | 1 кОм | 4 | ||||
HL1-HL4 | Светодиод | 4 | |||||
