Иногда в быту возникает необходимость регулировать частоту вращения асинхронного двигателя. У меня например сломалось старенькое точило и решено было его осовременить и исправить недостатки: увеличить мощность и сделать регулировку оборотов, чтобы большие точильные круги не приводили к диким вибрациям.

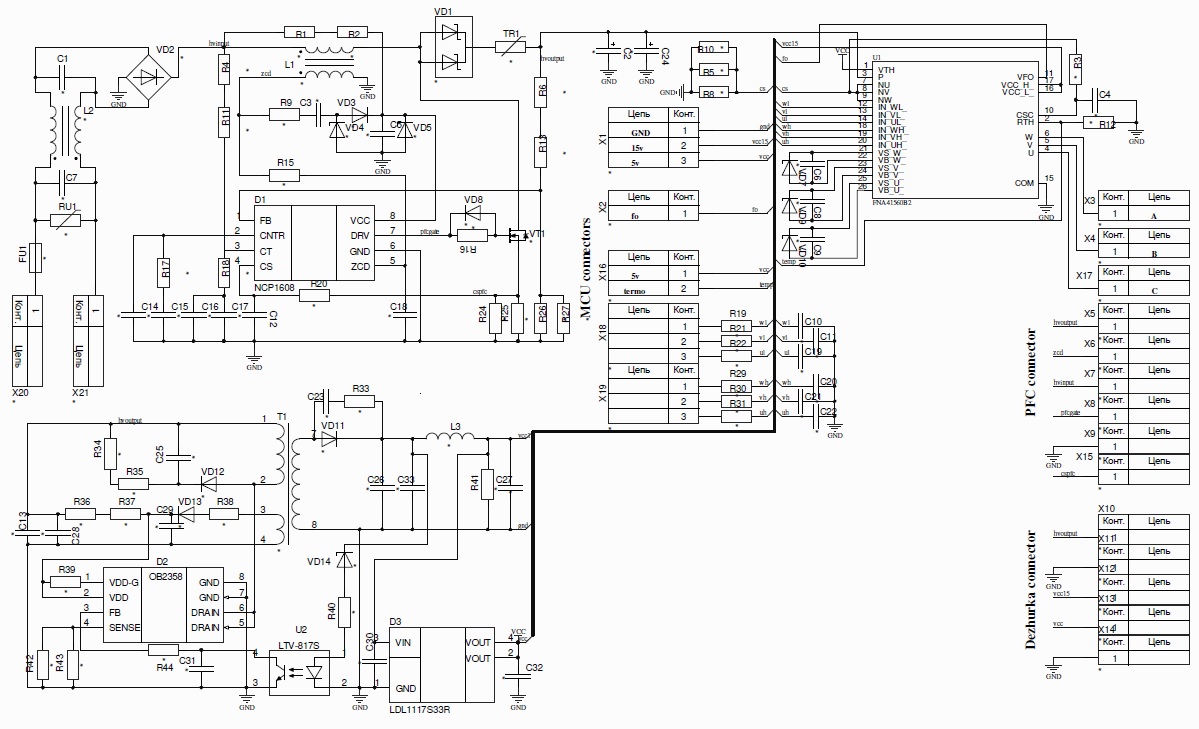

Схема силовой части частотного преобразователя
Устройство состоит из:
Корректор коэффициента мощности. Он позволяет получить на выходе напряжение выше сетевого выпрямленного (соответственно выше мощность мотора), с более низким уровнем пульсаций и позволяет применить сетевой сглаживающий электролитический конденсатор меньшей величины, ККМ Вещь нужная, особенно для высоких мощностей, когда пиковые токи на электролитах достигают неприличных величин. Контроллер ккм работает в критическом режиме, соответственно можно применить полупроводники с не самыми лучшими характеристиками.
Дежурка: выдает два напряжения 15 вольт для питания ккм и модуля IGBT и 5 вольт для микроконтроллера.
Модуль IGBT самый дешевый с алиэкспресса что удалось найти (FNA41560), на мощность до 1500 Ватт, но это не точно. Модуль содержит 6 транзисторов с драйверами, датчик температуры, вывод аварии и цепи защиты от перегрузки.

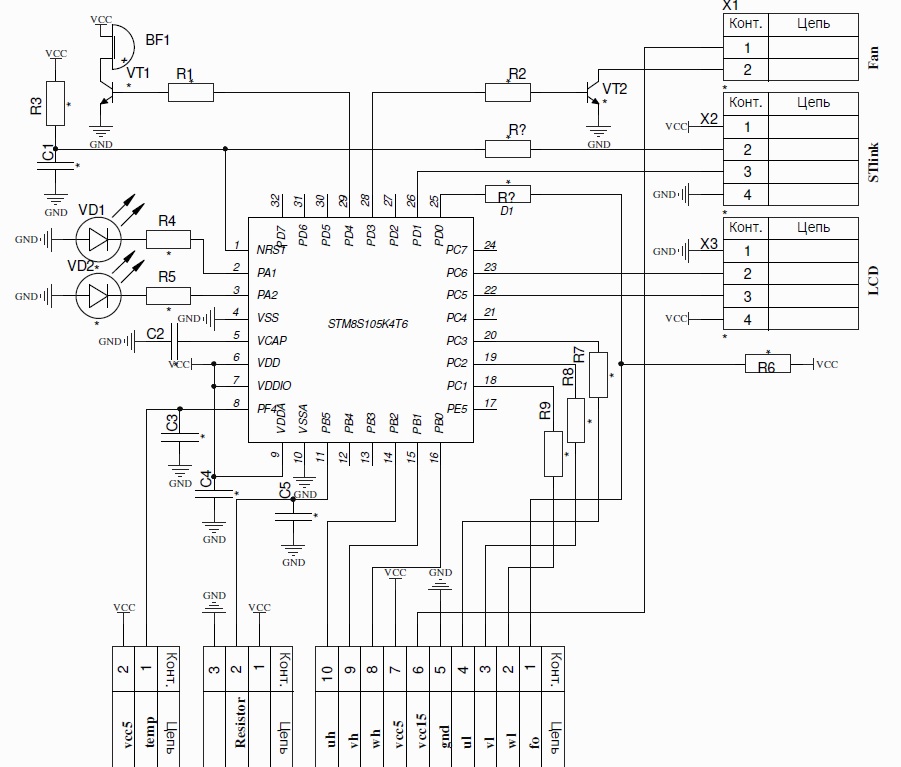

Схема микроконтроллера
Модулем IGBT управляет STM8S105. Он умеет три комплиментарных вывода ШИМ с аппаратным дедтаймом. Индикация осуществляется TM1637, частота регулируется переменным резистором. Частота регулируется 2-100 Гц, зависимость V/F. Частота работы ШИМ 5 кгц. Логика программы очень проста: Таймер 1 управляет 3 комплиментарными каналами ШИМ, по сигналу от таймера 2 меняется заполнение ШИМ в 3 каналах по таблице синусов со сдвигом 120 градусов, соответственно регулируя частоту срабатывания таймера 2 регулируем частоту вращения двигателя. Между делом измеряется температура, вычисляется положение переменного резистора в выводится информация на индикатор.
Для надежного запуска pfc необходимо перемычкой подать 15 вольт с разъёмы Х1 на вывод 8 D1.

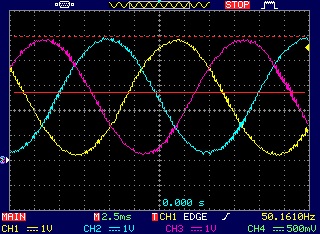

Ниже приведена осциллограмма выходных сигналов ШИМ микроконтроллера сглаженных rc фильтрами при частоте установки 50 Гц со сдвигом фаз 120 градусов.
Устройство реализовано на 4 печатных платах, чтобы поместить в распределительную коробку 120 на 80 мм.

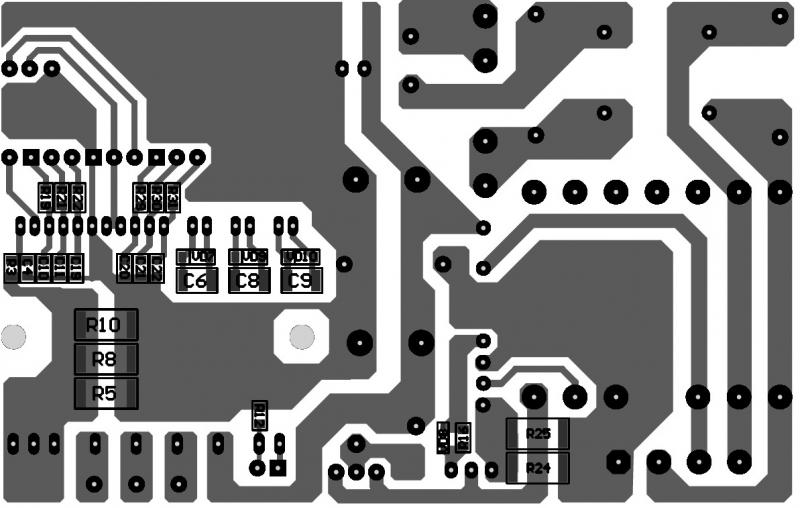

На основной плате расположен сетевой выпрямитель с силовыми элементами ккм, модуль IGBT и колодки коммутации.

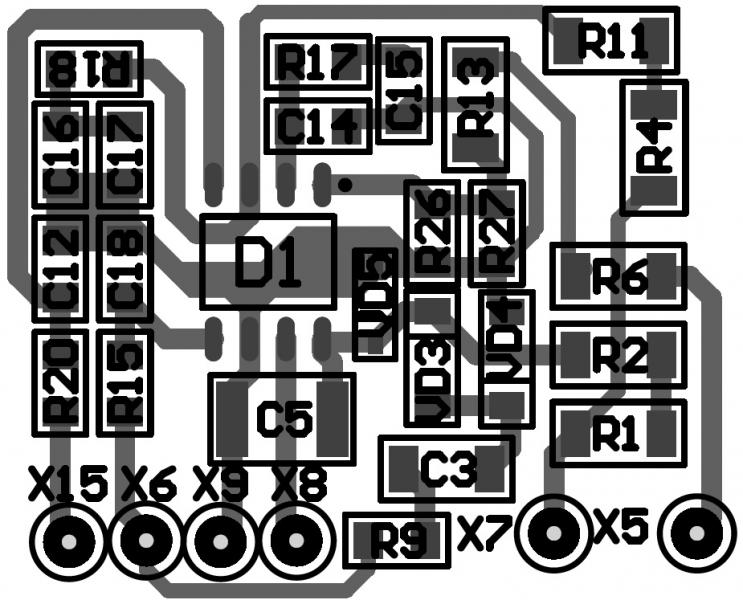

На следующих платах выполнен контроллер ккм

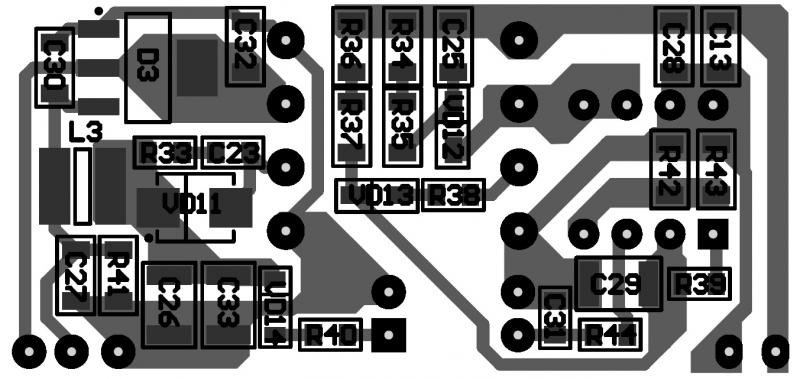

Дежурка

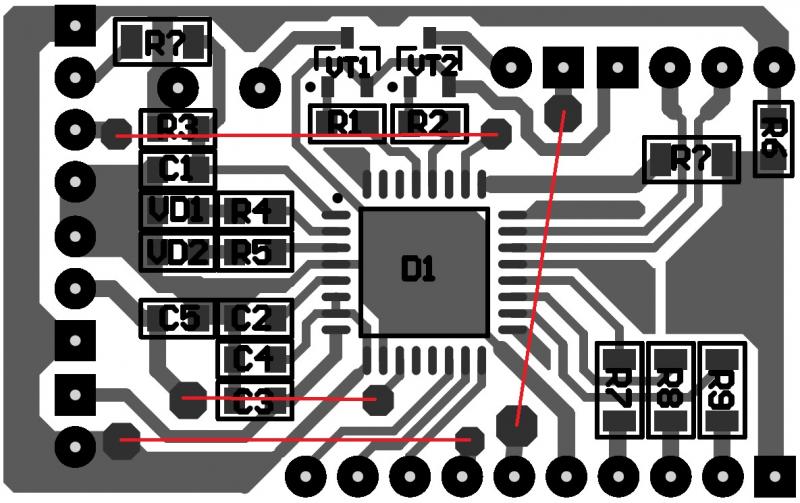

Схема микроконтроллера

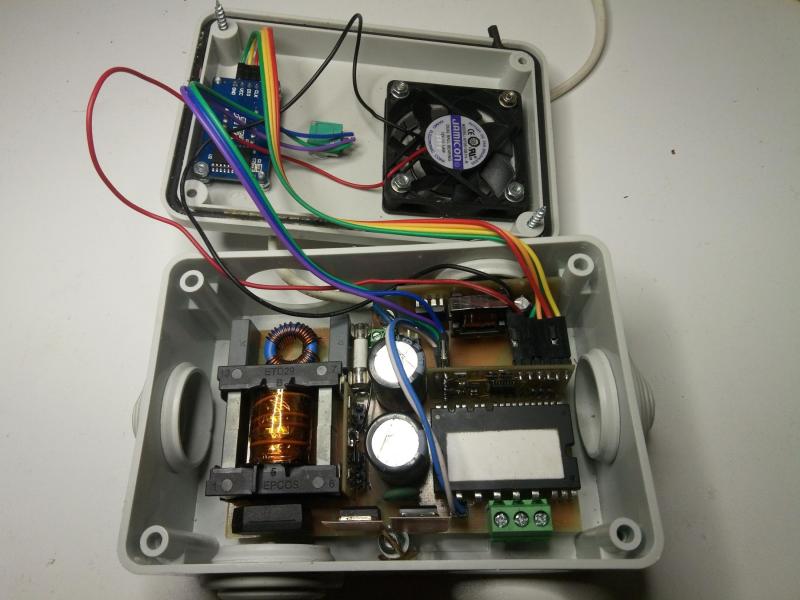

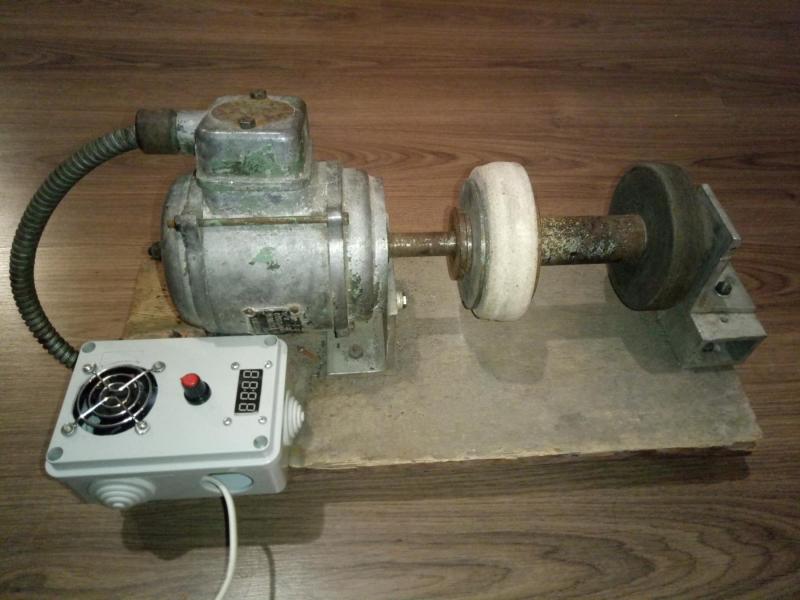

Фото устройства в сборе

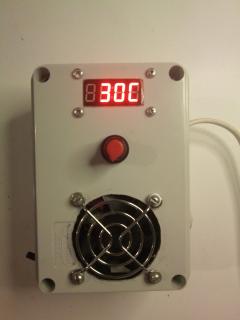

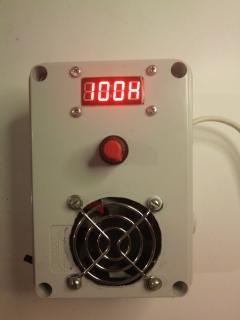

При включении и при крайнем положении переменного резистора на дисплей выводится температура, двигатель не работает.

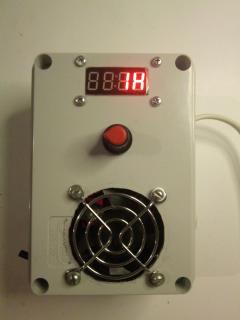

Далее, поворачивая резистор, изменяется частота вращения двигателя от 1 герца до 100.
При повышении температуры более 40 градусов включается вентилятор. При дальнейшем повышении температуры отключается двигатель до момента остывания IGBT модуля.
Применение ккм позволила достичь коэффициента мощности 0,98 и снизить амплитуду потребляемого тока:

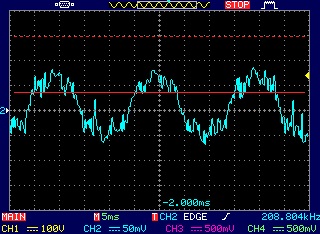

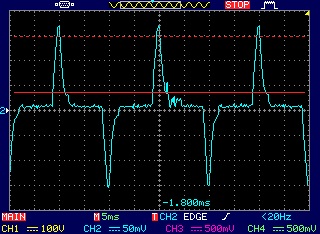

Осциллограмма входного тока с ккм и без, при одинаковой нагрузке
Пиковые значения потребляемого тока от сети заметно ниже и они повторяют форму сетевого напряжения.

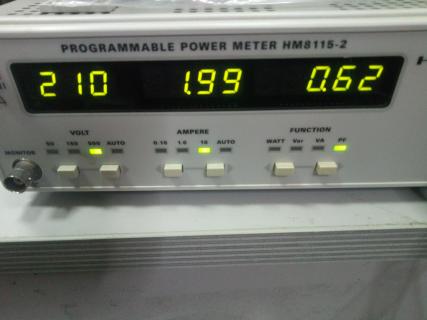

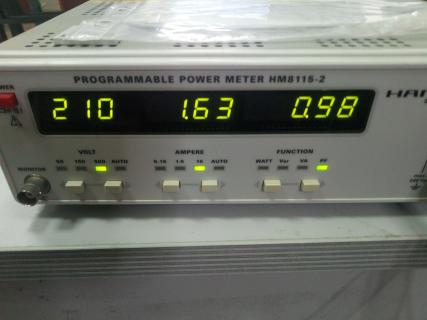

Измерение коэффициента мощности с ккм и без, при одинаковой нагрузке(первый параметр — питающее сетевое напряжение, второй — потребляемый ток, третий -коэффициент мощности):
Во вложении исходник программы и печатных плат. В микроконтроллере достаточно места для модернизации (можно добавить реверс, торможение, реализовать работу аппаратного зуммера, подмешать в синус третью гармонику). Данный регулятор рассчитан на мощность около 200 Вт. При использовании на номинальной мощности на силовые полупроводники требуется установить небольшие радиаторы.
