Одним из способов повысить чувствительность приёмника является включение дополнительного усилителя высокой частоты между антенной и входным контуром. Описываемый усилитель именно так и включается и может использоваться как с приёмниками с питанием от сети, так и от батареек. Собрано устройство на микросхеме LA1185. Микросхема представляет из себя преобразователь частоты для супергетеродинного приёмника ультракоротких волн (УКВ и FM). В состав микросхемы входит УВЧ, именно он и используется в этой схеме, а остальные компоненты микросхемы не задействованы. Возможно, в другой конструкции их можно будет задействовать. Данный усилитель также можно использовать и в составе приёмника КВ диапазона. В составе микросхемы имеется также стабилизатор напряжения смещения базовых цепей УВЧ и питание от нестабилизированного источника не окажет на работу микросхемы серьёзного воздействия.

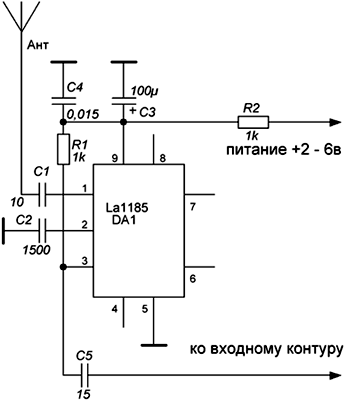

Принципиальная электрическая схема устройства.

Применяемые детали

Конденсаторы применяемые усилителе должны быть рассчитаны на работу в высокочастотных цепях, например наши отечественные трубчатые типа КТК прекрасно работают в этой схеме. Резисторы могут быть любого типа, важно только чтобы были малогабаритными.

Правильно собранный усилитель в налаживании не нуждается.

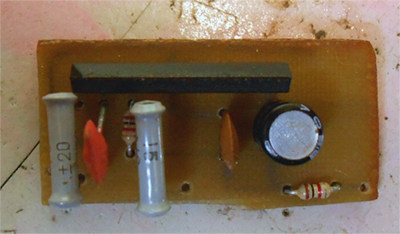

Внешний вид усилителя

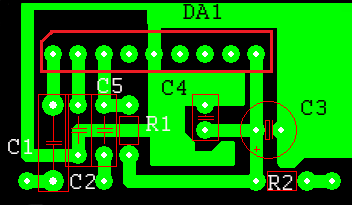

Расположение деталей на плате.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
DA1	Микросхема	LA1185	1
R1, R2	Резистор	1 кОм	2
C1	Конденсатор	10 пФ	1
C2	Конденсатор	1500 пФ	1
C3	Электролитический конденсатор	100 мкФ	1
C4	Конденсатор	0.015 мкФ	1
C5	Конденсатор	15 пФ	1
