Достался мне приёмник Ирень РП-301 с платой, находящиеся в неремонтопригодном состоянии, и исходя из этого решил собрать в корпусе приёмник по принципиально новой схеме. В основе новой схемы приёмника лежит микросхема DSP. Применение такой микросхемы позволило перевести приёмник на питание от литий – ионного аккумулятора формата АА, который как раз отлично уместился в батарейном отсеке приёмника. При переделке старался применить некоторые компоненты из старой схемы. Такими являются резистор регулятора громкости и резистор настройки.
Характеристики устройства
- Напряжение питания 3.7в. Для питания используется аккумулятор ёмкостью 900 ма/ч.
- Ток, потребляемый при работе на максимальной громкости – 50ма.
- Диапазон принимаемых частот 88–108 МГц.

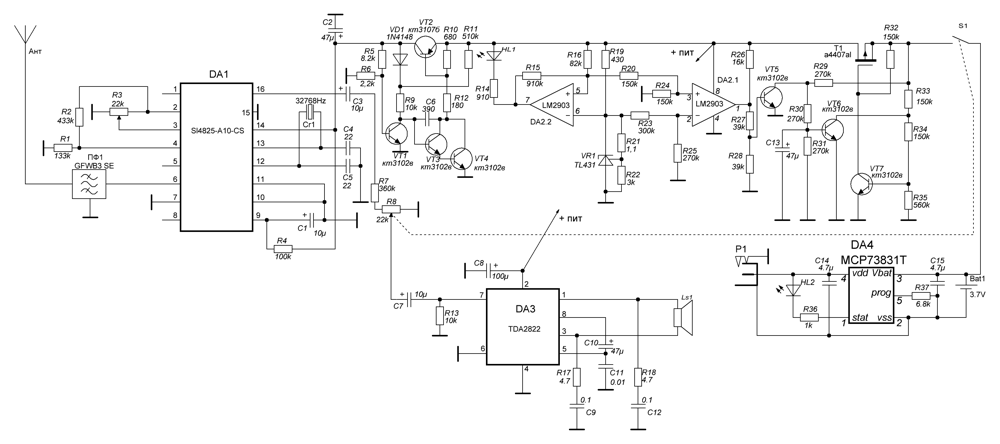

Электрическая принципиальная схема приёмника
Принцип работы приёмника
Несмотря на сложность схемы приёмника, работает устройство чрезвычайно просто. Сигнал принимаемой радиостанции проходит через полосовой фильтр, выполненный на керамической пластинке, который отсекает большую часть лишних частот и поступает на вход микросхемы. Обработанный микросхемой сигнал, через R7 и R8 поступает на вход микросхемы УНЧ, усиливается и поступает на динамик.
Следует обратить внимание на часть схемы, собранной на микросхеме DA2. В устройстве эта часть схемы выполняет три функции, а именно индикация разряда аккумулятора, выключение приёмника в случае глубокого разряда аккумулятора, а также не даёт включить приёмник при глубоко разряженном аккумуляторе. Работает эта часть схемы так. На микросхеме TL431 выполнен источник опорного напряжения величиной 2.5в, которое прикладывается к выводу 6 микросхемы DA2. Одновременно на вывод 5 подаётся напряжение с делителя образованного резисторами R16, R20, R24 сопротивления которых подобраны так, чтобы при напряжении аккумулятора 3.3 и менее вольта, на выводе 5 устанавливалось напряжение меньше чем на 6-м выводе. Компаратор при этом срабатывает и вызывает свечение светодиода индикации разряда HL1.
Часть схемы, отвечающая за выключение приёмника при разряде аккумулятора, работает так. Опорное напряжение уже через делитель, образованный резисторами R23, R25 поступает на вывод 2 величиной 1.14в и сравнивается с напряжением на выводе 3. При более 3.1в на аккумуляторе напряжение на выводе 3 более 1.14в, компаратор не работает и через резисторы R26, R27 поступает на базу транзистора VT5, и он открыт, и в свою очередь не даёт напряжению открыть транзистор VT6, просаживая его в точке соединения R29 и R30 на минус. При снижении напряжения аккумулятора менее 3.1в на выводе 3 напряжения становится менее 1.14в компаратор срабатывает, просаживая отпирающее напряжение транзистора VT5 и тот закрывается. При этом напряжение через резисторы высоким сопротивлением начинает поступать на базу транзистора VT6. Высокое сопротивление базовых резисторов и наличие конденсатора C13 приводит к тому что напряжение на базе начинает нарастать плавно и примерно через 3 секунды достигнет величины открывания транзистора, тот снимет напряжение с базы VT7, приведя к его закрытию, затвор полевика Т1 притянется к плюсу питания, тот закроется и питание с приёмника будет снято. В таком состоянии ток, потребляемый от аккумулятора, снижается до 30 микроампер. Точно также схема будет себя вести при попытке включить приёмник с разраженным аккумулятором, он будет работать не более 3 секунд, время необходимое для заряда конденсатора C13. Включение же происходит следующим образом. При подаче питающего напряжения начинает заряжаться конденсатор C13, но так как заряжается он через резисторы с большим сопротивлением, то для зарядки ему нужно где-то 3 секунды. В течение этого времени напряжение питания поступает на схему. И если напряжение аккумулятора превышает порог отключения, то компаратор DA2.1 не будет блокировать открывание транзистора VT5, тот открывшись прервёт процесс зарядки конденсатора C13 и приёмник продолжит работать.
Настройка
Резисторами R5, R6 можно выставить нужное напряжение питания микросхемы DSP, при указанных номиналах оно составляет 2.7в. Подбором сопротивлений резисторов R16, R20, R24 можно выставить пороги срабатывания индикации разряда и отключения приёмника. Это также приведёт к необходимости подбора резисторов R23, R25. Подбором R37 выставляется ток зарядки аккумулятора. Делитель, образованный резисторами R7, R8 ограничивает максимальную громкость приёмника, подбором R7 можно выставить максимальную громкость звучания.

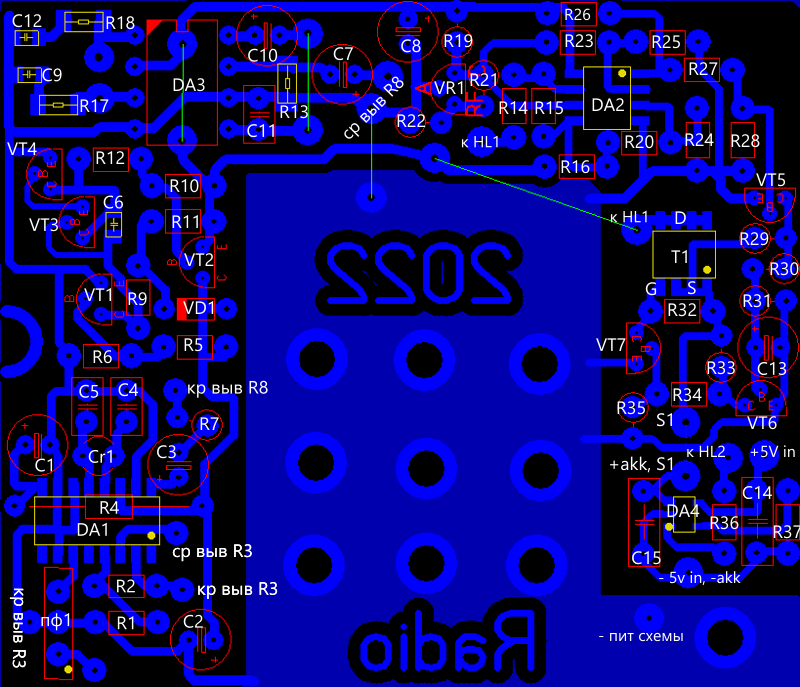

Расположение компонентов на плате устройства.

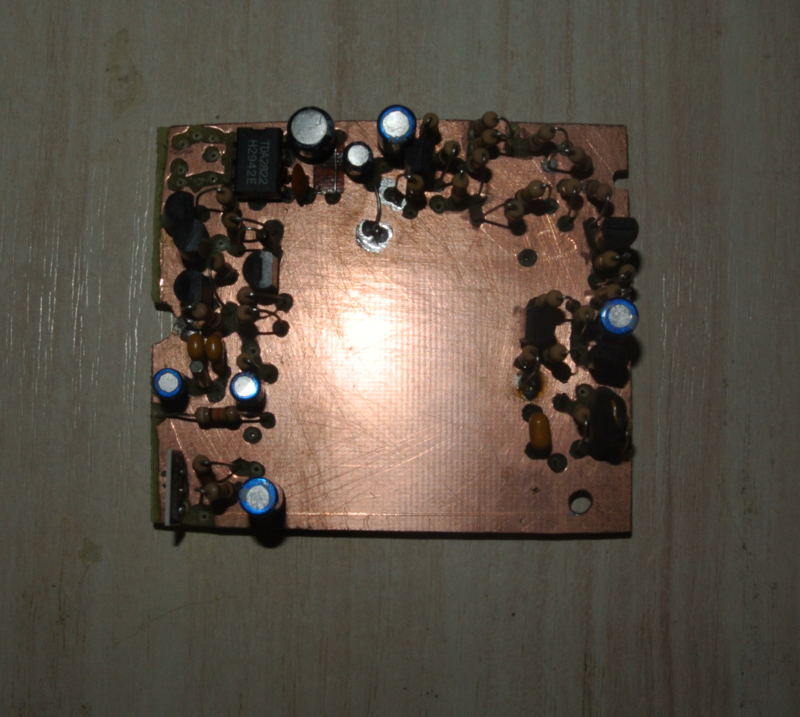

Вид на плату со стороны выводных компонентов.

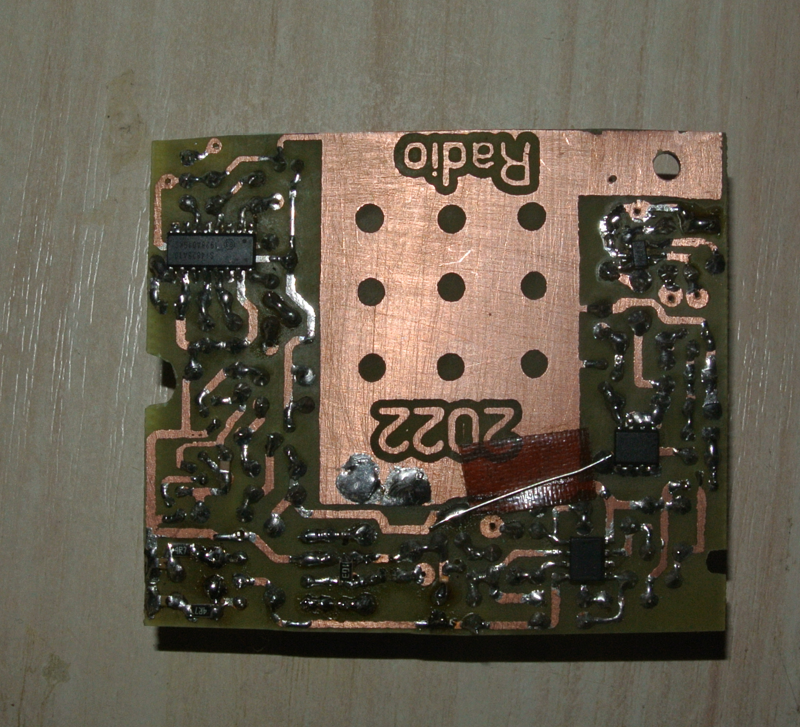

Вид на плату со стороны компонентов поверхностного монтажа.

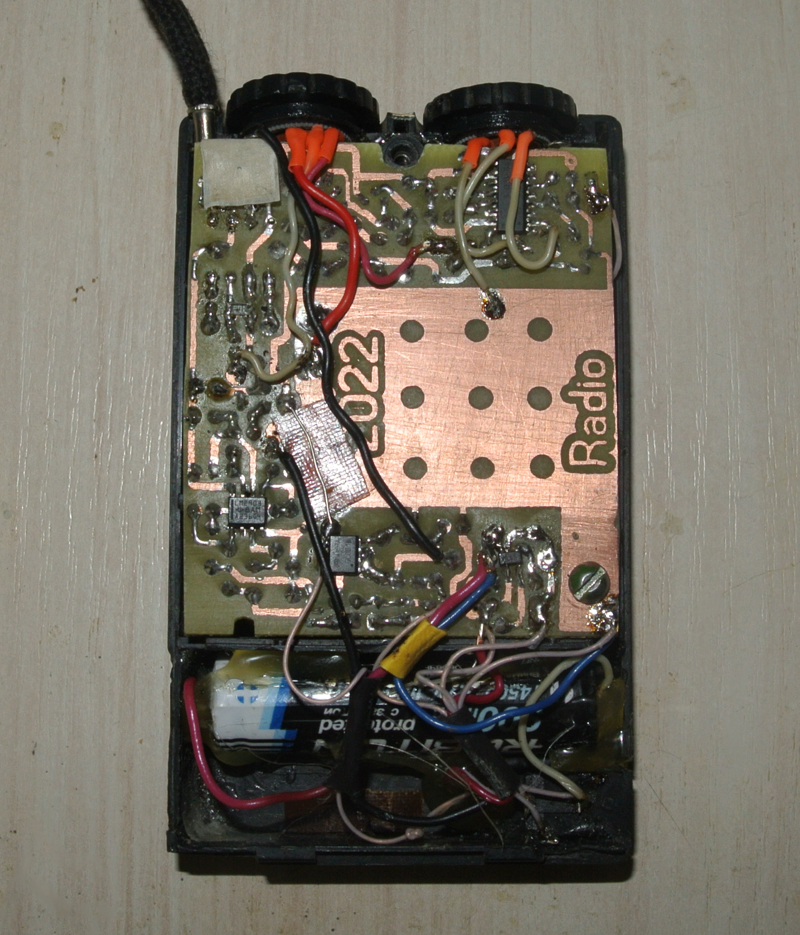

Плата помещается в корпус от переносного приёмника Ирень рп-301 и разрабатывалась конкретно для него. Для других корпусов нужно будет разводить новую плату. Единственное отличие, что в корпусе приёмника был установлена дополнительная бронзовая стойка, для улучшения крепления платы.
Конечно, приёмник получился не самым идеальным, да и крепление аккумулятора на термоклей не лучшее решение и нужно было установить полноценный держатель батареи. Кроме всего корпус пострадал от предыдущего владельца, после которого в корпусе несколько повреждений, которые были успешно устранены.

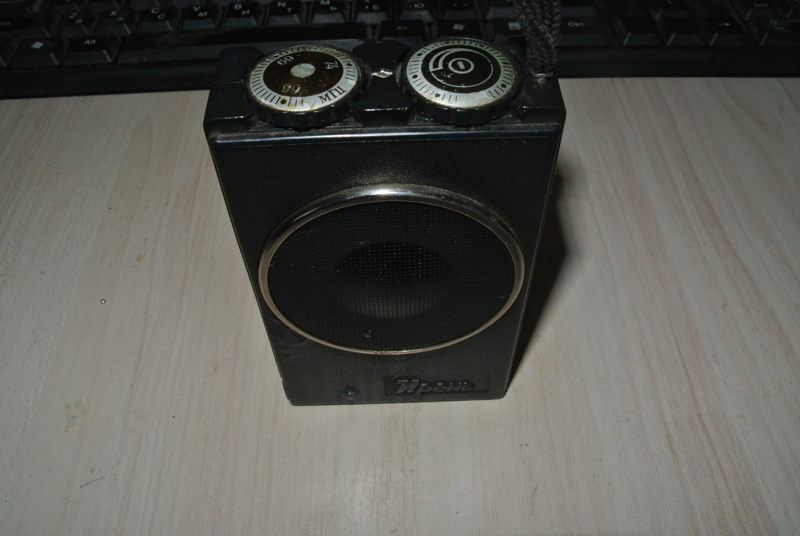

И окончательно собранный приёмник – это просто Ирень РП-301 с новой начинкой.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| R1 | Резистор | 133 кОм | 1 | |||
| R2 | Резистор | 433 кОм | 1 | |||
| R3, R8 | Переменный резистор | 22 кОм | 2 | R8 совмещён с S1 | ||
| R4 | Резистор | 100 кОм | 1 | |||
| R5 | Резистор | 8.2 кОм | 1 | |||
| R6 | Резистор | 2.2 кОм | 1 | |||
| R7 | Резистор | 360 кОм | 1 | |||
| R9, R13 | Резистор | 10 кОм | 2 | |||
| R10 | Резистор | 680 Ом | 1 | |||
| R11 | Резистор | 510 кОм | 1 | |||
| R12 | Резистор | 180 Ом | 1 | |||
| R14 | Резистор | 910 Ом | 1 | |||
| R15 | Резистор | 910 кОм | 1 | |||
| R16 | Резистор | 82 кОм | 1 | |||
| R17, R18 | Резистор | 4.7 Ом | 2 | |||
| R19 | Резистор | 430 Ом | 1 | |||
| R20, R24, R32, R33, R34 | Резистор | 150 кОм | 5 | |||
| R21 | Резистор | 1.1 Ом | 1 | |||
| R22 | Резистор | 3 кОм | 1 | |||
| R23 | Резистор | 300 кОм | 1 | |||
| R25, R29, R30, R31 | Резистор | 270 кОм | 4 | |||
| R26 | Резистор | 16 кОм | 1 | |||
| R27, R28 | Резистор | 39 кОм | 2 | |||
| R35 | Резистор | 560 кОм | 1 | |||
| R36 | Резистор | 1 кОм | 1 | |||
| R37 | Резистор | 6.8 кОм | 1 | |||
| C1, C3, C7 | Конденсатор | 10 мкФ | 3 | |||
| C2, C10, C13 | Конденсатор | 47 мкФ | 3 | |||
| C4, C5 | Конденсатор | 22 пФ | 2 | |||
| C6 | Конденсатор | 390 пФ | 1 | |||
| C8 | Конденсатор | 100 мкФ | 1 | |||
| C9, C12 | Конденсатор | 0.1 мкФ | 2 | |||
| C11 | Конденсатор | 0.01 мкФ | 1 | |||
| C14, C15 | Конденсатор | 4.7 мкФ | 1 | |||
| DA1 | Микросхема DSP | Sl4825-A10-CS | 1 | |||
| DA2 | Компаратор | LM2903 | 1 | |||
| DA3 | Аудио усилитель | TDA2822M | 1 | |||
| DA4 | Контроллер заряда | MCP73831 | 1 | |||
| VT1, VT3, VT4, VT5, VT6, VT7 | Биполярный транзистор | КТ3102В | 6 | |||
| VT2 | Биполярный транзистор | КТ3107Б | 1 | |||
| T1 | MOSFET-транзистор | AO4407A | 1 | |||
| VD1 | Выпрямительный диод | 1N4148 | 1 | |||
| VR1 | ИС источника опорного напряжения | TL431 | 1 | |||
| HL1 | Светодиод | Любой красный 3 мм | 1 | |||
| HL2 | Светодиод | Плоский. любого цвета | 1 | |||
| LS1 | Динамическая головка | 0.25гдш-2 | 1 | |||
| ПФ1 | Фильтр полосовой | GFWB3 SE | 1 | |||
| Bat1 | Аккумулятор Li-ion | 900 ма/ч | 1 | Формата АА | ||
| Cr1 | Кварцевый резонатор | 32768 Hz | 1 | |||
