Данный приёмник рассчитан на приём радиостанций диапазона СВ. Не смотря на простоту схемы обладает весьма высокой чувствительностью. Собран приёмник на широко распространённых транзисторах серии КТ315 и может быть собран начинающим радиолюбителем.
Характеристики:
Диапазон принимаемых волн Св и частично Дв 1605 — 330 кГц
Чувствительность 1,5мв
Потребляемый ток при максимальной громкости не более 25 ma.

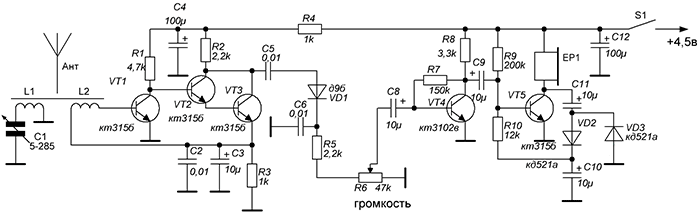

Электрическая принципиальная схема приёмника.
Катушка L1 – 120 витков, L2 – 4 – 6 витков.
Усилитель высокой частоты приёмника выполнен на транзисторах VT1 – VT3 (кт315б) с непосредственными связями между транзисторами. Достоинством такой схемы является то, что напряжение смещения на базе транзистора VT1 устанавливается автоматически. С усилителя высокой частоты сигнал поступает на амплитудный детектор выполненный на одном диоде VD1 типа Д9Б. Далее через регулятора громкости поступает на предварительный усилитель низкой частоты. В этом каскаде нет ничего особенного. После каскада предварительного усиления сигнал поступает на усилитель мощности собранный на транзисторе VT5. На этом транзисторе собран однотактный выходной каскад с плавающей точкой. Такой режим работы каскада позволяет повысить КПД усилителя и реализуется благодаря конденсаторам C10, C11, диодам VD2, VD3 и резистору R10.
Для предотвращения наводок на УВЧ со стороны магнитной антенный R1, R2, VT1 — VT3, R3, C5 лучше поместить под экран.
Правильно собранный приёмник настраивать не надо.
Применяемые детали и возможная замена
Транзисторы VT1 — VT5 (кт315б) можно заменить на КТ301, 312, 315, 316 с любым буквенным индексом.

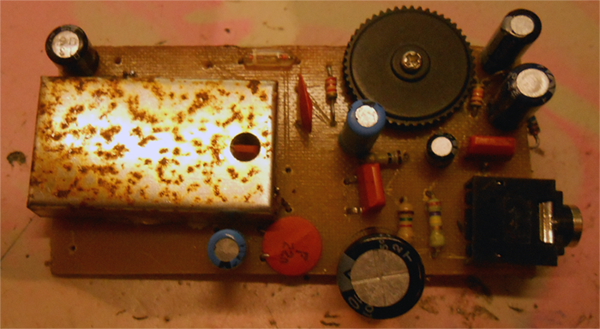

Внешний вид устройства:
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| VT1-VT3, VT5 | Биполярный транзистор | КТ315А | 4 | КТ301, КТ312, КТ316 | ||
| VT4 | Биполярный транзистор | КТ3102В | 1 | |||
| VD1 | Диод | Д9Б | 1 | |||
| VD2, VD3 | Диод | КД521А | 2 | |||
| С1 | Переменный конденсатор | 5-285 пФ | 1 | |||
| C2, C5, C6 | Конденсатор | 0.01 мкФ | 3 | Керамический | ||
| C3, C8-C11 | Электролитический конденсатор | 10 мкФ | 5 | 6.3В и более | ||
| C4, C12 | Электролитический конденсатор | 100 мкФ | 2 | 6.3В и более | ||
| R1 | Резистор | 4.7 кОм | 1 | 0.25Вт | ||
| R2, R5 | Резистор | 2.2 кОм | 2 | 0.25Вт | ||
| R3, R4 | Резистор | 1 кОм | 2 | 0.25Вт | ||
| R6 | Переменный резистор | 47 кОм | 1 | |||
| R7 | Резистор | 150 кОм | 1 | 0.25Вт | ||
| R8 | Резистор | 3.3 кОм | 1 | 0.25Вт | ||
| R9 | Резистор | 200 кОм | 1 | 0.25Вт | ||
| R10 | Резистор | 12 кОм | 1 | 0.25Вт | ||
| L1 | Катушка индуктивности | 120 витков | 1 | На ферритовом стержне 400-600НН | ||
| L2 | Катушка индуктивности | 4-6 витков | 1 | Поверх L1 | ||
| S1 | Выключатель | 1 | Любой тумблер | |||
| EP1 | Телефоны | 1 | Высокоомные | |||
