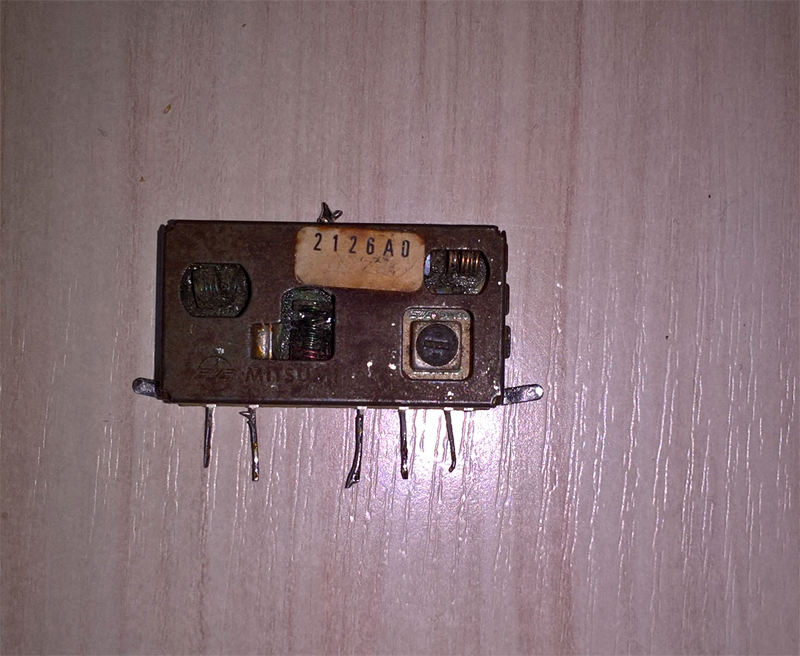

Основой данного приёмника послужил готовый модуль тюнера диапазона 88 – 108 МГц, выпаянный с платы от старой магнитолы, доставшейся на разборку.

Большим плюсом стало то, что этот модуль малогабаритный и это дало возможность реализовать приёмник в довольно малогабаритном корпусе. Приёмник представляет из себя супергетеродин с одним преобразованием по частоте и низковольтным питанием. Так как в приёмнике применён модуль от автомагнитолы, для его работы нужно 8 вольт, поэтому в схеме приёмника применён преобразователь напряжения, собранный на широко распространённой микросхеме MC34063 повышающий питающее напряжение до 8 вольт комфортных для модуля. УПЧ и детектор для упрощения собраны на используемой во многих китайских аппаратах микросхеме CD2003P, УНЧ на широко распространённой KIA6278S. Ну а качестве контроллера заряда использована микросхема MCP73831T.

Характеристики приемника:

• Диапазон принимаемых частот 88 — 108 МГц.
• Чувствительность — 2мВ.
• Выходная мощность унч — 0.12 Вт.
• Потребляемый ток при полностью заряженном аккумуляторе 67 мА, по мере разряда возрастает до 90мА.

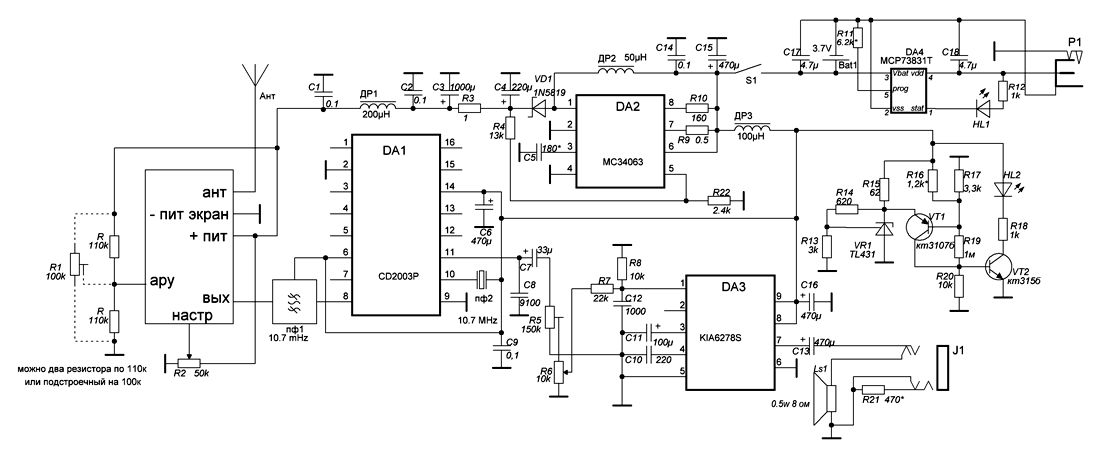

Электрическая принципиальная схема приёмника:

На место пф2 можно поставить резонатор на 10.7 МГц, а можно и просто фильтр, откусив среднюю ногу, так у меня сделано. Резистор R6 совмещён с выключателем питания S1.

Принцип работы

Чрезвычайно прост. Сигнал с частотой 10.7 МГц через фильтр ПФ1 поступает на вход упч микросхемы, которой он усиливается и детектируется и через C7, R5, R6, R7 поступает на вход микросхемы УНЧ, а далее на динамик. Повышенное до 8 вольт вырабатывается преобразователем на MC34063. За индикацию разряда отвечает узел, собранный на источнике опорного напряжения VR1, компараторе, собранном на транзисторе VT1. Светодиод индикации включен в цепь коллектора VT2. Зарядку аккумулятора осуществляет микросхема DA4.

Настройка

Так как в приёмнике применён готовый модуль, а в упч нет контуров, то эта часть схемы в настройке не нуждается. Возможно, придётся выставить оптимальное усиление модуля подбором резисторов делителя, или просто подстроив, применив подстроечный резистор R1. Резистором R5 можно ограничить максимальную громкость, на которой будет работать динамик, так как сигнал с микросхемы довольно велик для KIA6278S. Более точно установить выходное напряжение повышающего преобразователя можно подбором R4 и R22. Порог срабатывания индикатора разряда аккумулятора выставляется резисторами R16 и R17, при указанных номиналах порог составляет 3.3в. Ток зарядки аккумулятора выставляется резисторов R11. Также возможно придётся подобрать дроссель ДР2 и конденсатор C5 на случай если при работе приёмника будет прослушиваться свист, так как 34063 низкочастотная микросхема (не более 100 кГц), нужно тщательно выставить частоту её работы.

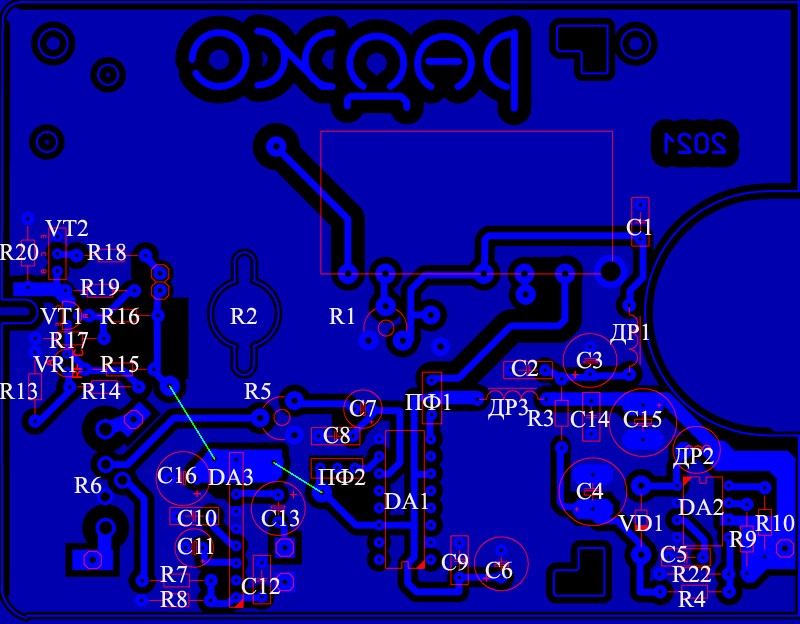

Расположение деталей на плате:

Резистор R1 указанный на плате может быть заменён на два резистора по 110к. Я поставил два резистора.

На плате указано расположение резистора R2, в зависимости от применяемого резистора будет изменяться и способ его крепления к плате. У меня крепление в отверстие на плате. Под другой резистор нужно будет изменить печатную плату.

Поскольку приёмник собирается в корпусе от радиоприёмника Селга 404, то и плата является копией платы Селги, для другого корпуса нужно будет изготовить плату другой конфигурации и расположение деталей может измениться. Плата изготовлена немного большего размера для более тщательной подгонки под корпус.

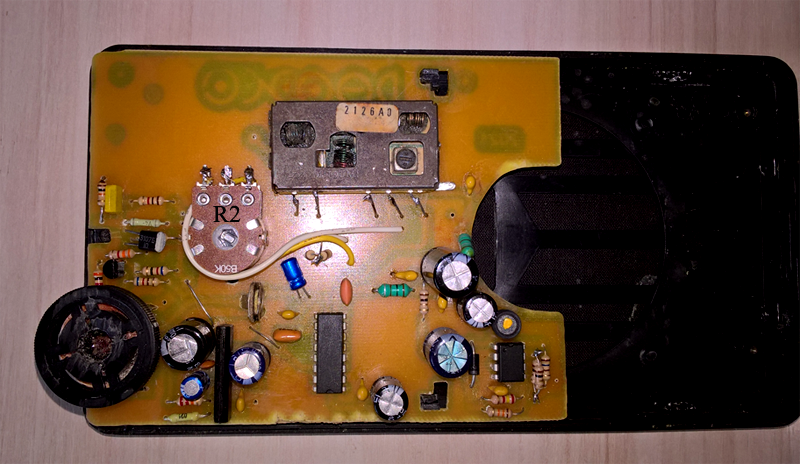

Вид со стороны деталей.

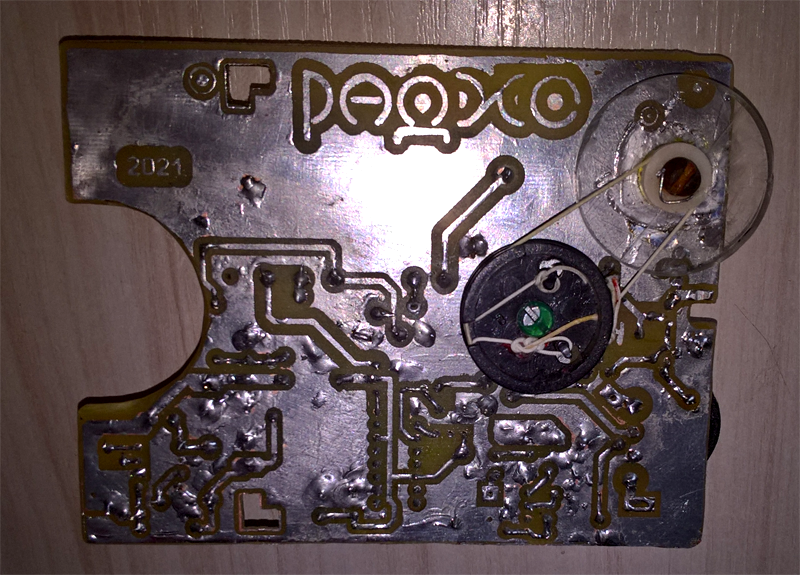

Вид со стороны монтажа.

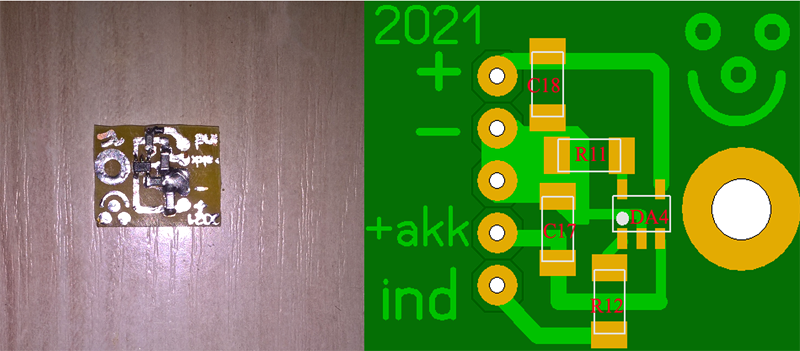

Контролер заряда выполнен на отдельной плате, размещённой в батарейном отсеке вместе с аккумулятором. Расположение деталей и вид на монтаж.

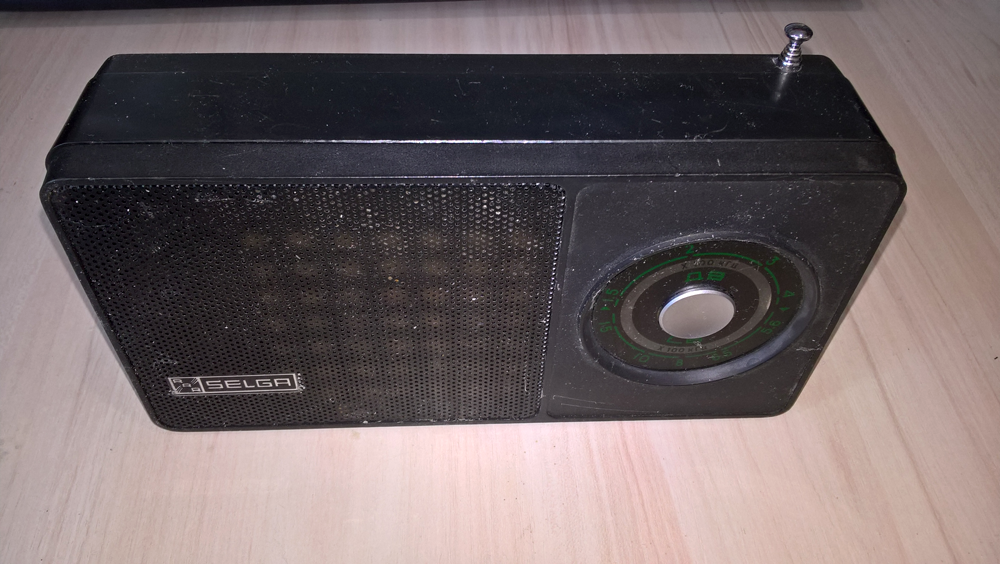

Внешний вид корпуса.

Достался мне от приёмника только пустой корпус, вот в нём и решил собрать радио.

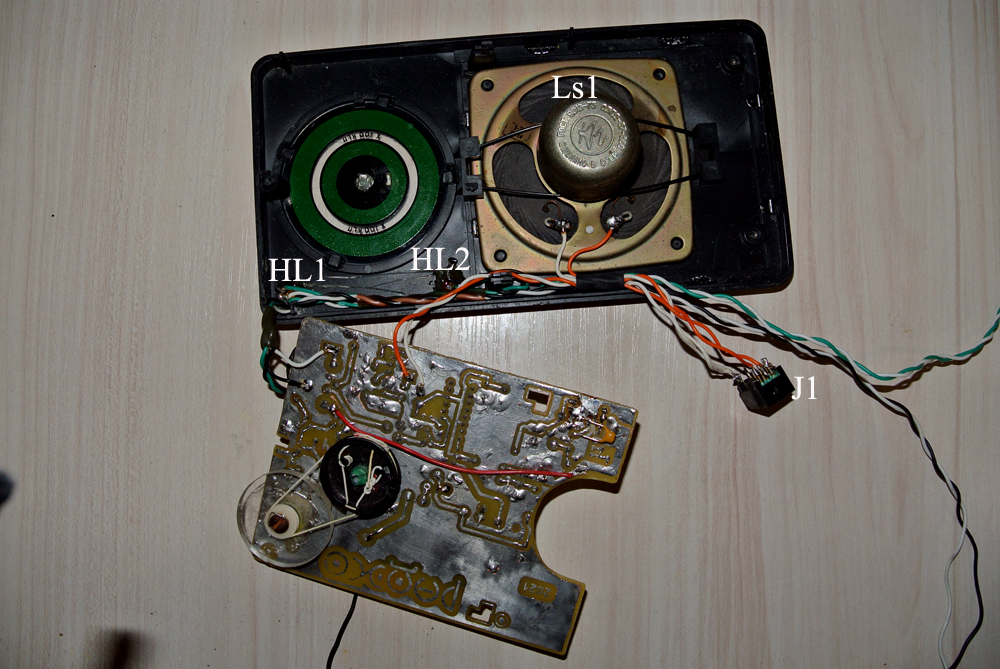

Плата подключена.

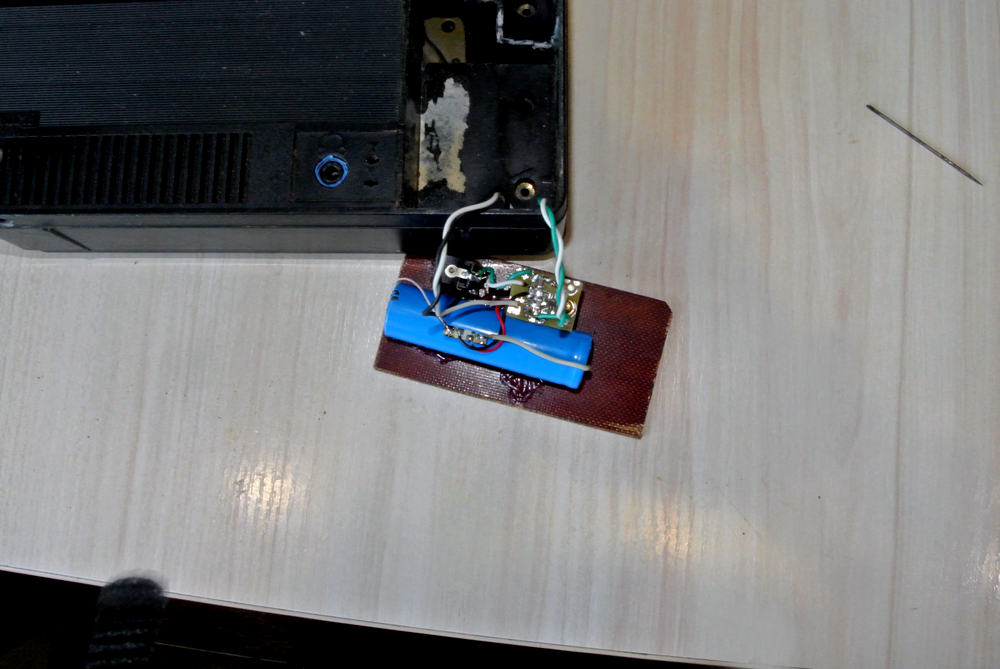

Контролер заряда и аккумулятор расположены на самодельной крышке батарейного отсека, так как корпус мне достался без неё, пришлось сделать самому. Аккумулятор оснастил платой защиты от глубокого разряда.

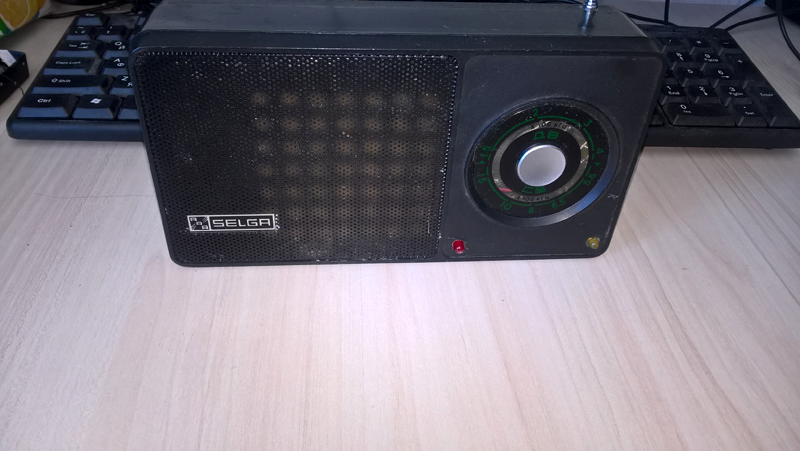

Внешний вид готового приёмника.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
R1	Подстроечный резистор	100 кОм	1	Может быть заменён на два постоянных по 110k
R2	Переменный резистор	50 кОм	1
R3	Резистор	1 Ом	1
R4	Резистор	13 кОм	1
R5	Подстроечный резистор	150 кОм	1
R6	Переменный резистор	10 кОм	1	Совмещённый с S1.
R7	Резистор	22 кОм	1
R8, R20	Резистор	10 кОм	2
R9	Резистор	0.5 Ом	1	Два резистора по 1 Ом параллельно
R10	Резистор	160 Ом	1
R11	Резистор	6.2 кОм	1
R12, R18	Резистор	1 кОм	2
R13	Резистор	3 кОм	1
R14	Резистор	620 Ом	1
R15	Резистор	62 Ом	1
R16	Резистор	1.2 кОм	1
R17	Резистор	3.3 кОм	1
R19	Резистор	1 МОм	1
R21	Резистор	470 Ом	1
R22	Резистор	2.4 кОм	1
C1, C2, C9, C14	Конденсатор	0.1 Мкф	4
C3	Конденсатор	1000 Мкф	1
C4	Конденсатор	220 Мкф	1
C5	Конденсатор	180 пф	1
C6, C13, C15, C16	Конденсатор	470 Мкф	4
C7	Конденсатор	33 Мкф	1
C8	Конденсатор	9100 пф	1
C10	Конденсатор	220 пф	1
C11	Конденсатор	100 Мкф	1
C12	Конденсатор	1000 пф	1
C17, C18	Конденсатор	4.7 Мкф	1
DA1	Микросхема	CD2003P	1
DA2	DC/DC импульсный конвертер	MC34063A	1
DA3	Микросхема	KIA6278S	1
DA4	Контроллер заряда	MCP73831	1
VR1	ИС источника опорного напряжения	TL431	1
VT1	Биполярный транзистор	КТ3107Б	1
VT2	Биполярный транзистор	КТ315Б	1
VD1	Диод Шоттки	1N5819	1
пф1, пф2	Пьезокерамический фильтр	10.7 МГц	2
HL1	Светодиод	АЛ307ВМ	1
HL2	Светодиод	АЛ307Б	1
LS1	Громкоговоритель	0.5гд-37 8 Ом	1
ДР1	Дроссель	200 мкГн	1
ДР2	Дроссель	50 мкГн	1
ДР3	Дроссель	100 мкГн	1
J1	Гнездо для наушников		1	Стандартное для штекера 3.5
