Описанное ниже устройство предназначено для работы с приёмником КВ диапазона. В моём случае – это устройство работает с тюнером Radiotehnika T7111 (пришлось чуть – чуть доработать тюнер). Также возможна работа устройства с любым другим приёмником, при условии организации питания от отдельного источника. Устройство крайне просто и собрано всего на двух полевых транзисторах и может питаться от источника напряжения от 5 до 15В.

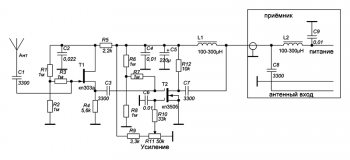

Принципиальная электрическая схема устройства.
Каскад на транзисторе T1 представляет из себя истоковый повторитель, обеспечивающий высокое входное сопротивление. Основное усиление обеспечивается каскадом на двухъзатворном полевом транзисторе T2, усиление которого можно менять в некотором пределе с помощью переменного резистора R11. Питание подаётся по центральной жиле кабеля, а проникновение ВЧ сигнала в цепи питания предотвращают дросселя L1 и L2 с конденсаторами C4 и C9.
Налаживания устройства не требуется, поэтому правильно собранное устройство начинает работать сразу. Допускается питание устройства напряжением от 5 до 15 в. Дросселя L1 и L2 могут быть намотаны на сердечнике контуров ПЧ от любого советского приёмника супергетеродинного типа. Оба дросселя содержат по 200 витков провода ПЭВ-0.14. При отсутствии провода, можно использовать и готовые дросселя с указанной индуктивностью или более.

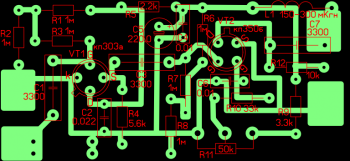

Расположение компонентов на печатной плате.

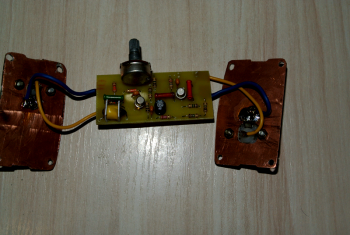

Вид со стороны деталей.

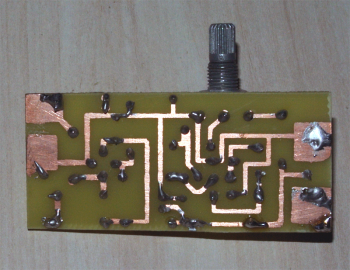

Вид со стороны монтажа.

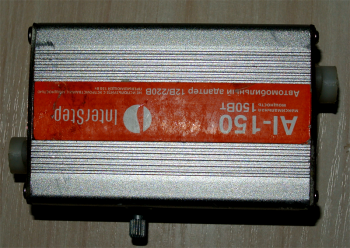

В качестве корпуса для устройства был выбран алюминиевый корпус от китайского инвертора 12-220в. Окончательно собранное устройство выглядит так.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот | |
|---|---|---|---|---|---|---|---|
| T1 | Полевой транзистор | КП303А | 1 | ||||
| T2 | Полевой транзистор | КП350Б | 1 | ||||
| R1 — R3, R6 — R8 | Резистор | 1 МОм | 6 | ||||
| R4 | Резистор | 5.6 кОм | 1 | ||||
| R5 | Резистор | 2.2 кОм | 1 | ||||
| R9 | Резистор | 3.3 кОм | 1 | ||||
| R10 | Резистор | 33 кОм | 1 | ||||
| R11 | Резистор | 50 кОм | 1 | ||||
| R12 | Резистор | 10 кОм | 1 | ||||
| C1, C3, C7, C8 | Конденсатор | 3300 пФ | 4 | ||||
| C2 | Конденсатор | 0.022 мкФ | 1 | ||||
| C4, C6, C9 | Конденсатор | 0.01 мкФ | 3 | ||||
| C5 | Конденсатор | 220 мкФ 16в | 1 | ||||
| L1, L2 | Катушка индуктивности | 100 — 300 мкГн | 1 | можно самодельные или готовые | |||
