Ниже приведённый приёмник предназначен для приёма 15 канала Си-Би диапазона с АМ – модуляцией. На этом канале работают дальнобойщики. Его рабочая частота 27135 кГц стабилизирована кварцем. Чувствительность приёмника при соотношении сигналшум 16 дБ – не хуже 3 мкВ. Входное сопротивление приёмника 50 Ом, и рассчитано на подключение стандартной штыревой антенны 27 МГц. Выходная мощность УНЧ — не менее 100 мВт. Потребляемый ток в режиме молчания – 5 мА. Приёмник сохраняет работоспособность при изменении питающего напряжения в интервале от 2,5 до 8В.

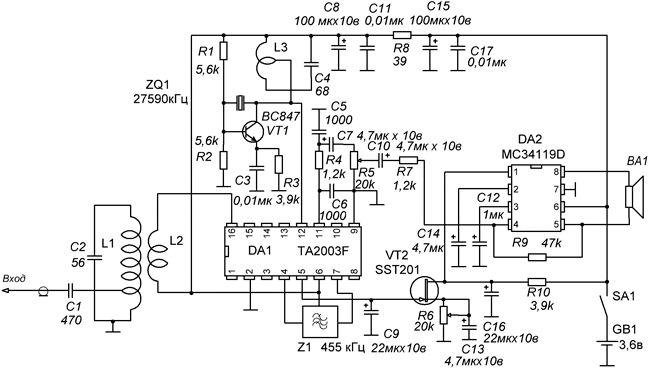

Радиочастотный сигнал с антенны, через разделительный конденсатор C1, поступает на колебательный контур С2L1, который осуществляет предварительную селекцию сигнала. Для обеспечения входного сопротивления в 50 Ом, конденсатор С1, подключён к части витков катушки L1. Через катушку связи L2, напряжение с контура поступает на вход усилителя высокой частоты АМ тракта микросхемы DA1, на вывод 16. Далее на АМ смеситель, входящий в состав этой микросхемы. На второй вход смесителя через вывод 12 подаётся сигнал гетеродина, выполненного на транзисторе VT1. Рабочая частота гетеродина определена параметрами кварцевого резонатора ZQ1. Полученный в смесителе сигнал промежуточной частоты 455 кГц через полосовой фильтр Z1 поступает на вход УПЧ DA1 вывод7. К выводу детектора АРУ УПЧ, вывод 5 подключен конденсатор С9, на котором выделяется управляющее напряжение, необходимое для регулировки усиления УПЧ. Усиленный сигнал с вывода 11 микросхемы поступает на ФНЧ, выполненный на элементах R4, C5, C6. Выделенный фильтром сигнал НЧ, через регулятор громкости R5, поступает на вход усилителя ЗЧ – микросхема DA2, которая работает в типовом для неё мостовом включении, а к её выходу подключен громкоговоритель ВА1. На транзисторе VT2 собран пороговый шумоподавитель. Порог его срабатывания регулируют переменным резистором R6. В отсутствии сигнала на входе приёмника, напряжение на выходе детектора АРУ минимально и составляет примерно 10-80 мВ. Транзистор VT2 закрыт напряжением смещения, определяемым сопротивлением резистора R6. При этом напряжение на выводе 1 микросхемы DA2 высокое и она находится в дежурном режиме. Когда на входе приёмника появляется сигнал, напряжение АРУ увеличивается, транзистор VT2 открывается и напряжение на входе 1 микросхемы DA2 уменьшается и микросхема переходит из дежурного режима в рабочий.

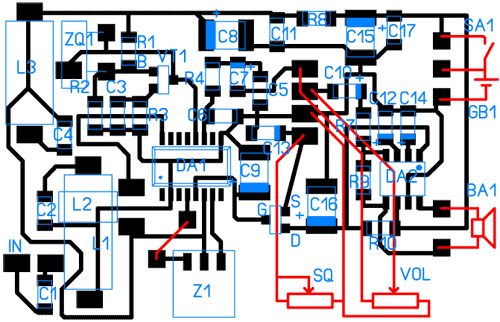

Устройство собрано на плате из фольгированного стеклотекстолита SMD деталями.
Катушки L1-L3 бескаркасные. Их наматывают виток к витку проводом ПЭВ-2.
Катушка L1 – 17 витков провода диаметром 0,5 мм. Диаметр намотки – 5 мм. Отвод сделан от 5-го витка , считая от вывода соединённого с общим проводом.
Катушка L2 — 6 витков провода диаметром 0,35 мм. Диаметр намотки – 7 мм.
Катушку L2 при монтаже надевают поверх катушки L1.
Катушка L3 – 14 витков провода диаметром 0,5 мм. Диаметр намотки 5 мм. Отвод от середины катушки.
При рабочей частоте приёмника 27,135 МГц, частота кварца должна быть 27590 кГц. При настройке приёмника на другие частоты, частота кварца должна превышать рабочую частоту на 455 кГц. Если у вас проблемы с кварцем или фильтром данного номинала – можно использовать другие, соблюдая выполнние формулы Fраб.=Fкв – Fпч , где Fраб – рабочая частота приёмника; Fкв – рабочая частота кварца; Fпч – рабочая частота фильтра.
Фильтр использован типа SFPKA 455 KD4A-R1 – но можно и любые аналоги.
Налаживание готового изделия сводится к настройке входного контура L1C2 и контура гетеродина L3C4, раздвигая и сжимая крайние витки катушек. Начинают настройку с контура гетеродина, добиваясь максимального постоянного напряжения на резисторе R3. Для настройки входного контура, на вход приёмника необходимо с генератора подать на вход устройства сигнал с частотой 27135 кГц и напряжением 10 мкВ. Контролировать настройку можно по максимуму напряжения на выводе 5 микросхемы DA1. По окончании настройки следует зафиксировать витки катушек несколькими каплями клея.
Приёмник можно сделать многоканальным, добавив в схему несколько дополнительных кварцевых резонаторов и многопозиционный переключатель. При приёме, оптимальное положение потенциометра шумоподавления – на границе пропадания шумов при отсутствии работы в эфире.
Литература:
Радио №9, 2011г., Service manual TA2003F, МС34119D, SST201.
Справочник «Энциклопедия ремонта» выпуск №19, 2001г.
