Диапазон частот микросхемы 1,5-150 МГц.

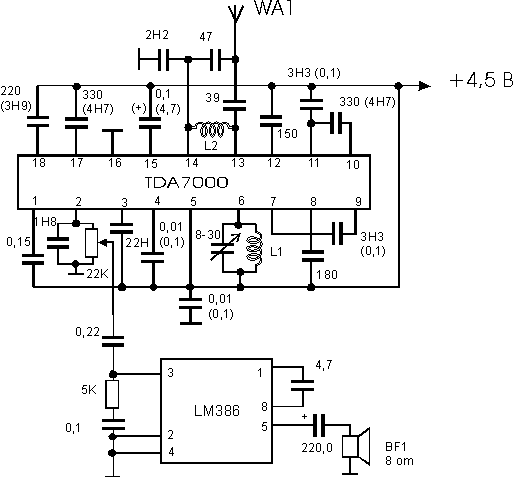

В скобках указаны номиналы конденсаторов для узкополосной ЧМ
(при этом 3-ю ножку микросхемы можно оставить свободной).
Чертеж печатной платы со стороны проводников
Чертеж печатной платы со стороны элементов
Литература:
1. К174ХА42 — однокристальный ЧМ приемник. Радио N 1 1997 г.
2. Однокристальные ЧМ приемники. Радио N 2 1997 г.
3. Радиоприемные устройства на микросхеме К174ХА42А. Радио N 5 1997 г.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| Микросхема | TDA7000 | 1 | ||||
| Аудио усилитель | LM386 | 1 | ||||
| Конденсатор переменной емкости | 8-30 пФ | 1 | ||||
| Конденсатор | 39 пФ | 1 | ||||
| Конденсатор | 47 пФ | 1 | ||||
| Конденсатор | 150 пФ | 1 | ||||
| Конденсатор | 180 пФ | 1 | ||||
| Конденсатор | 220 пФ | 1 | ||||
| Конденсатор | 330 пФ | 2 | ||||
| Конденсатор | 1800 пФ | 1 | ||||
| Конденсатор | 2200 пФ | 1 | ||||
| Конденсатор | 3300 пФ | 2 | ||||
| Конденсатор | 0.01 мкФ | 2 | ||||
| Конденсатор | 0.022 мкФ | 1 | ||||
| Конденсатор | 0.1 мкФ | 2 | ||||
| Конденсатор | 0.15 мкФ | 1 | ||||
| Конденсатор | 0.22 мкФ | 1 | ||||
| Конденсатор | 4.7 мкФ | 1 | ||||
| Электролитический конденсатор | 220 мкФ | 1 | ||||
| Резистор | 5 кОм | 1 | ||||
| Переменный резистор | 22 кОм | 1 | ||||
| BF1 | Динамик | 8 Ом | 1 | |||
| L1, L2 | Катушка индуктивности | 2 | ||||
| WA1 | Антенна | 1 | ||||
| Батарея питания | 4.5 В | 1 | ||||
