Описанный в данной статье приёмник предназначен для приёма радиостанций диапазона средних волн и не смотря на свою простоту обладает хорошей чувствительностью, что позволяет ему принимать в вечернее время от 8 – 15, а иногда и более радиостанций. Конечно всё сильно зависит от местности и прохождения радиоволн. Собран приёмник на одной микросхеме и четырёх транзисторах по схеме прямого усиления. Питания приёмника осуществляется от двух пальчиковых батареек формата АА, но можно и от более мелких.
Характеристики приёмника:
- Чувствительность 3-5 мв.
- Диапазон принимаемых частот 525 – 1605 кГц.
- Выходная мощность 20 мВт
- Напряжение питания 3в.
- Максимальный потребляемый ток 20 ма.

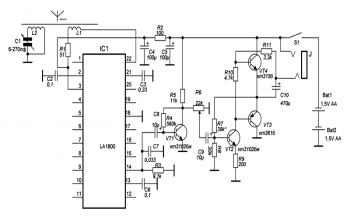

- Принципиальная электрическая схема приёмника.
Контурная катушка (L2) содержит 78 витков провода пэв 0.1, лучше конечно использовать лицендрат, но это довольно редкий в нынешнее время и дорогой провод. Катушка связи (L1) содержит 20 витков того же провода.
Настройка приёмника
Настройка очень проста и состоит в том, чтобы подобрать сопротивление резистора R7 тем самым выставив в точке соединения эммитеров транзисторов VT3 и VT4 половину питающего напряжения.

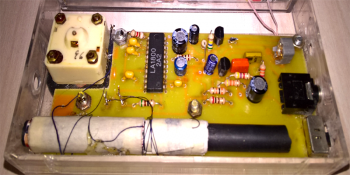

Вид со стороны деталей.

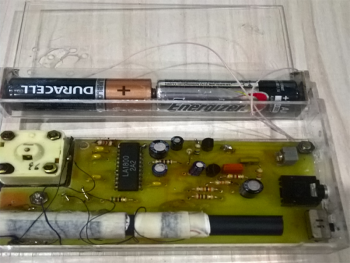

Полностью конструкция.
Со стороны КПЕ.

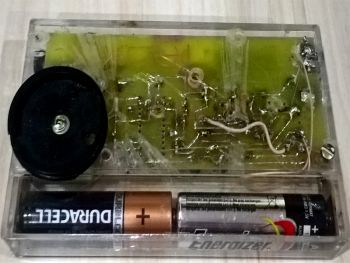

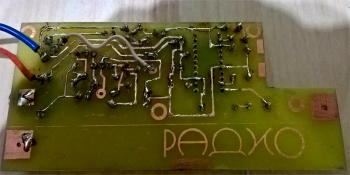

Вид со стороны печатной платы.

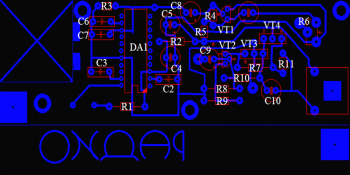

Расположение деталей на плате приёмника.
Касаемо конструкции
Область, помеченная крестом после травления, вырезается. Конденсатор, которого нет на схеме, но обозначен на плате по вашему усмотрению может стоять в схеме, а может и нет. Если, конечно будете его впаивать, а если нет, то можете вместо него установить перемычку. Я обычно его не ставлю. Большие квадратные пятачки могут быть использованы для подпайки выводов контурной катушки, но вполне можно припаять выводы катушки напрямую к конденсатору. О местоположении переключателя S1. У меня был сердечник короче длины корпуса и рядом с ним влез переключатель, если же у вас сердечник будет занимать всю длину корпуса, переключатель нужно будет переместить в другое место. Расположение зависит от его размеров. Сердечник не советую укорачивать, у меня просто был такой короткий давно. Если же у вас будет сердечник толще, то можно отрезать часть платы с надписью радио и закрепить сердечник с катушками непосредственно на подкассетнике. Самым неудобным является то, что приходится регулировать громкость заплющенным концом ватной палочки, позже выточу ручку. Если же у вас в наличии будет переменный малогабаритный резистор, то это будет очень хорошо, а если он ещё будет с выключателем питания, то из схемы можно будет исключать переключатель S1.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот | |
|---|---|---|---|---|---|---|---|
| IC1 | Микросхема | LA1800 | 1 | AM/FM однокристальный тюнер | |||
| VT1, VT2 | Биполярный транзистор | КТ3102БМ | 2 | ||||
| VT3 | Биполярный транзистор | КТ361Б | 1 | ||||
| VT4 | Биполярный транзистор | КТ315Б | 1 | ||||
| R1 | Резистор | 51 Ом | 1 | ||||
| R2 | Резистор | 100 Ом | 1 | ||||
| R3 | Резистор | 9.1 кОм | 1 | ||||
| R4 | Резистор | 560 кОм | 1 | ||||
| R5 | Резистор | 11 кОм | 1 | ||||
| R6 | Резистор | 22 кОм | 1 | Подстроечный вертикальный | |||
| R7 | Резистор | 39 кОм | 1 | Подбор при настройке | |||
| R8 | Резистор | 30 кОм | 1 | ||||
| R9 | Резистор | 200 Ом | 1 | ||||
| R10 | Резистор | 4.7 кОм | 1 | ||||
| R11 | Резистор | 3.3 кОм | 1 | ||||
| С1 | Конденсатор | 6-270 пФ | 1 | ||||
| С2 | Конденсатор | 0.1 мкФ | 1 | ||||
| С3 | Конденсатор | 0.33 мкФ | 1 | ||||
| С4 | Конденсатор | 100мкФ 4В | 1 | ||||
| С5 | Конденсатор | 100мкФ 16В | 1 | ||||
| С6 | Конденсатор | 0.1 мкФ | 1 | ||||
| С7 | Конденсатор | 0.033 мкФ | 1 | ||||
| С8, С9 | Конденсатор | 10мкФ 16В | 2 | ||||
| С10 | Конденсатор | 220 — 470мкФ 10 — 16В | 1 | ||||
