Приемник может принимать AM/SW/FM радиостанции. В данной конструкции реализован прием станций в УКВ и ФМ диапазонах (от 64 до 108 МГц). Имеется цифровая индикация частоты и регулировка громкости кнопками. Перестройка частоты приема осуществляется переменным резистором.
Чувствительность приемка равна 2.2 мкВ, избирательность по соседнему каналу ±200 кГц, присутствует автоматическая регулировка частоты
Схема включает в себя: однокристальный приемник SI4844, микроконтроллер ATMega8L, стабилизатор напряжения на 3,3 вольта, выполненный на микросхеме LM3937, сдвоенный операционный усилитель AD8542, жидкокристаллический индикатор HD44780, а также сопутствующие компоненты (резисторы, конденсаторы, переключатели).

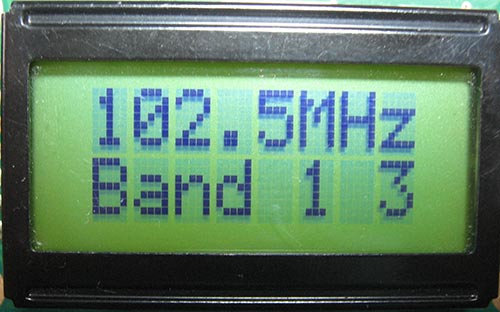

Взаимодействие микроконтроллера с приемником осуществляется по шине I²C. Микроконтроллер загружает ранее сохраненные в памяти значения диапазона приема и уровень громкости в однокристальный приемник. Переключателями S1, S3, S4 осуществляется выбор диапазона приема, увеличение и уменьшение громкости соответственно. После изменения уровня громкости и диапазона значения записываются в память микроконтроллера. Резистором R9 осуществляется перестройка по частоте. Операционный усилитель OP1 служит для увеличения амплитуды выходного сигнала и фильтрации от высокочастотной составляющей. Коэффициент усиления усилителя OP1 равен 5,9. Фильтр низких частот имеет частоту среза 15 кГц. На жидкокристаллическом индикаторе отображается текущая частота приема, диапазон приема и уровень громкости.

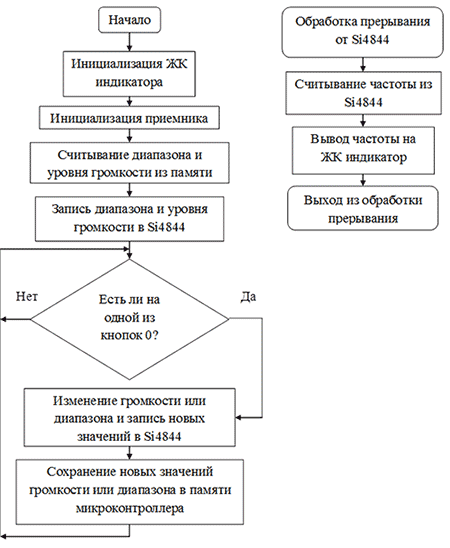

Работа приемника осуществляется по следующему алгоритму:
Программа написана на С. Использованная среда разработки WinAVR. Фьюзы выставлены таким образом, чтобы микроконтроллер работал от внутреннего генератора на частоте 8 МГц. Файл для прошивки фьюзов имеется в проекте.

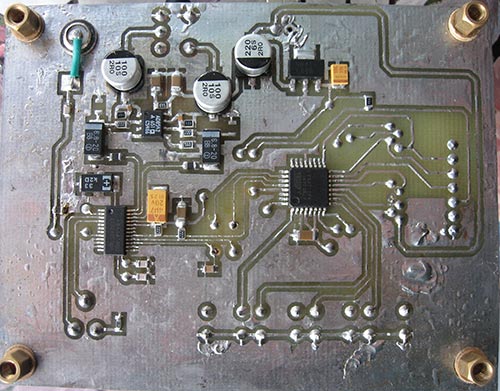

Скачать исходники, прошивку и печатную плату в формате LAY вы можете ниже
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| IC1 | Микросхема | SI4844 | 1 | |||
| IC2 | МК AVR 8-бит | ATmega8 | 1 | ATMega8L | ||
| VR1 | Линейный регулятор | LM3937 | 1 | |||
| OP1 | Микросхема | AD8542 | 1 | |||
| С1, С11, С12 | Конденсатор | 0.1 мкФ | 3 | |||
| С2, С3 | Электролитический конденсатор | 6.8 мкФ | 2 | |||
| С4, С5, С14 | Электролитический конденсатор | 100 мкФ | 3 | |||
| С6 | Электролитический конденсатор | 4.7 мкФ | 1 | |||
| С7, С8 | Конденсатор | 22 пФ | 2 | |||
| С9 | Электролитический конденсатор | 33 мкФ | 1 | |||
| С10 | Конденсатор | 33 пФ | 1 | |||
| С13 | Электролитический конденсатор | 10 мкФ | 1 | |||
| С15 | Конденсатор | 1000 пФ | 1 | |||
| R1, R6 | Резистор | 51 кОм | 2 | |||
| R2, R3 | Резистор | 13 кОм | 2 | |||
| R4, R5 | Резистор | 2.2 кОм | 2 | |||
| R9 | Переменный резистор | 100 кОм | 1 | |||
| R10 | Резистор | 100 Ом | 1 | |||
| R11 | Резистор | 10 кОм | 1 | |||
| S1-S4 | Тактичная кнопка | 4 | ||||
| LCD1 | LCD-дисплей | HD44780 | 1 | |||
| out | Разьем для наушников | 1 | ||||
| Z1 | Кварцевый резонатор | 32.768 кГц | 1 | |||
| L1 | Катушка индуктивности | 270 нГн | 1 | |||
