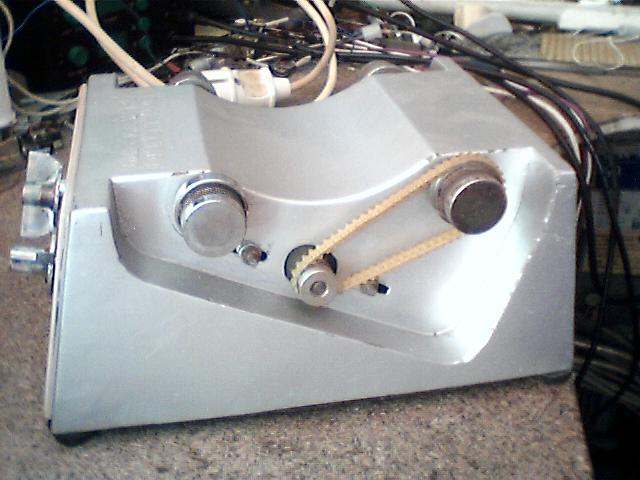

Принесли в ремонт галтовочную машину XH-55915 MINI-TUMBLER, производитель – компания JINTAI JEWELLERY CO., LTD, Тайвань ((рис.1 и рис.2). Сказали – «перестала работать, наверное, сломалась». Ну ладно, сразу смотрим, что за зверь…

Рис.1

Рис.2

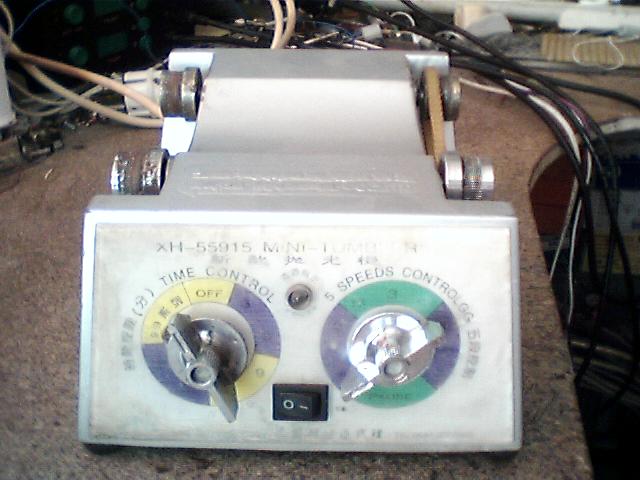

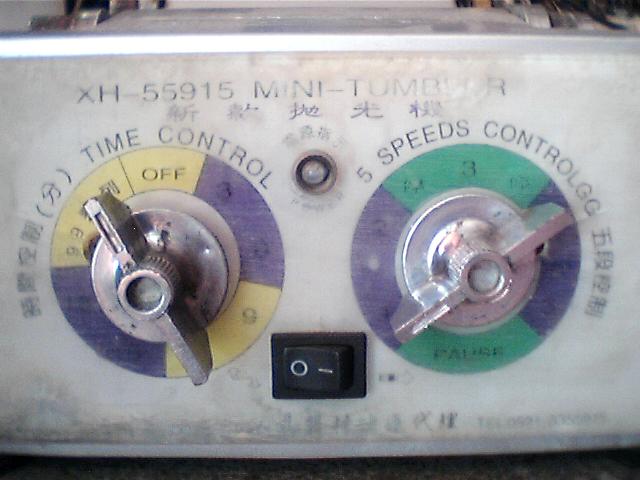

Надписи на передней панели немного пострадали от затекания какой-то жидкости (рис.3), но всё и так понятно – слева установлен таймер на механическом часовом механизме, выбор времени плавный, помеченные градации 3, 6, 9,12,15,18 минут и ещё есть обозначение 66. Как ни странно, но при выборе этого значения таймер реально отсчитывает 66 минут. Как это происходит, не знаю, внутрь таймера не заглядывал.

Посредине передней панели вверху – светодиод, индицирующий включения питания, внизу – выключатель выбора режима вращения барабана (всегда в одну сторону или поочередно в разные примерно по 25 секунд). Правый дискретный переключатель – выбор скорости вращения барабана.

Рис.3

Ремонт был несложный, неисправность нашлась при «прозвонке» тестером цепей и элементов – сгорел один из диодов в диодной сборке. Так как хозяин аппарата сказал, что аппарат до этого работал несколько лет и никаких нареканий не было, то просто заменил мост на такой же.

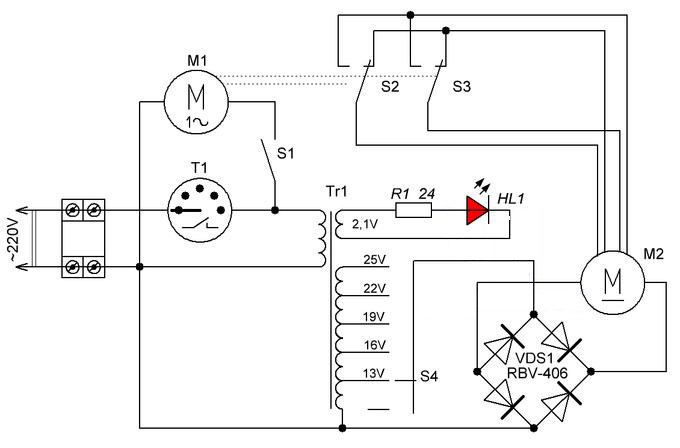

На всякий случай (а вдруг когда понадобится), ну и для того, чтобы получить некоторое представление о работе машины, срисовал принципиальную схему (рис.4). В общем, там всё просто, но немного непонятно, зачем сделана автотрансформация — один из сетевых проводов соединяется со вторичной обмоткой и, соответственно, с диодным мостом. Измерение сопротивления с этого «сетевого-автотрансформаторного провода» на корпус аппарата и другие металлические части машины показало бесконечно большое сопротивление и так как хозяин аппарата говорил, что всё так и было и внутрь никто не лазил, то соединение разрывать не стали.

Рис.4

По схеме видно, что механический таймер Т1 задаёт общее время работы машины, разрешая подачу переменного напряжения 220 В на первичную обмотку трансформатора Tr1. Переключателем S1 можно включить электромеханический таймер М, который циклично меняет коммутацию переключателей S2 и S3 и, соответственно, меняет направление вращение двигателя М2, который в свою очередь заставляет вращаться галтовочный барабан в разные стороны. В режиме переключении направления таймер делает небольшие паузы, на несколько секунд полностью обесточивая двигатель. Если не включать S1, то барабан будет крутиться только в одну сторону.

Скорость вращения барабана зависит от напряжения питания двигателя М2 и выбирается галетным переключателем S4 с выводов вторичных обмоток трансформатора Tr1. Минимальное напряжение около 13 В, максимальное – 25 В. Потребляемый двигателем М2 ток – примерно от 150 мА до 200 мА. Диодная сборка – RBV-406.

Вторичная обмотка с напряжением 2,1 В служит для индикации включения питания. Резистор R1 сопротивлением 24 Ом является токоограничительным для светодиода HL1 красного свечения.

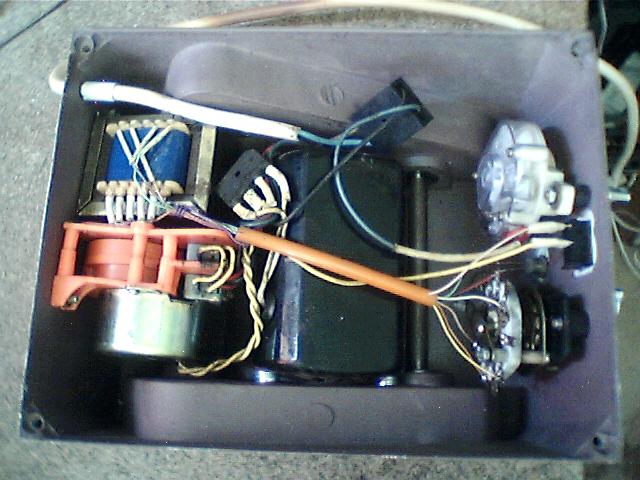

Внутри всё расположено достаточно компактно, но соединения выполнены немного не аккуратно. На рисунке 5 толстый белый провод сверху слева – это ввод сетевого напряжения 220 В. Возле места ввода сетевого провода виден трансформатор Tr1 с примерной габаритной мощностью до 40-50 Вт. Чуть правее – болтается на жёлтых свитых проводах диодный мост VDS1. Ниже трансформатора, оранжевая пластмассовая фурнитура – это электромеханический таймер М1, который вращая диск с выступами (тоже оранжевый, виден внутри, за стойками), коммутирует концевые выключатели S2 и S3 (серые, видны правее, соединены жёлтыми U-образными проводниками). Посредине корпуса расположен двигатель М2 (чёрный). Его маркировку узнать не удалось. Справа на корпусе, а это передняя панель аппарата, вверху виден механический таймер Т1 (белый), а ниже виден галетный переключатель S4. Проводники, идущие от трансформатора внутри оранжевой трубки ПВХ, к выводам «галетника» подпаяны через один, т.е. выбирая скорость вращения барабана, коммутация происходит через паузы в подаче питания.

Рис.5

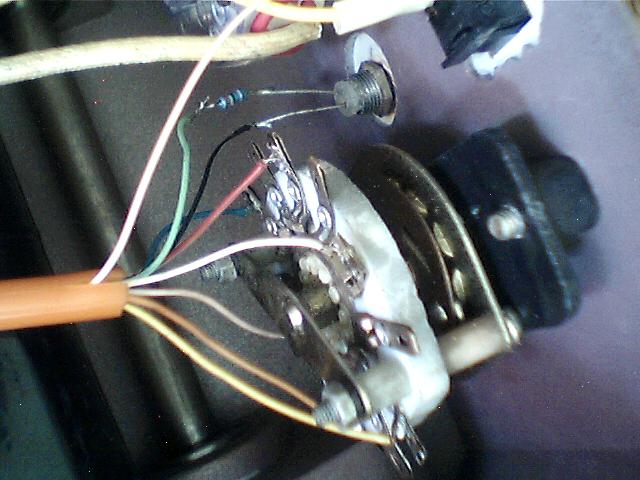

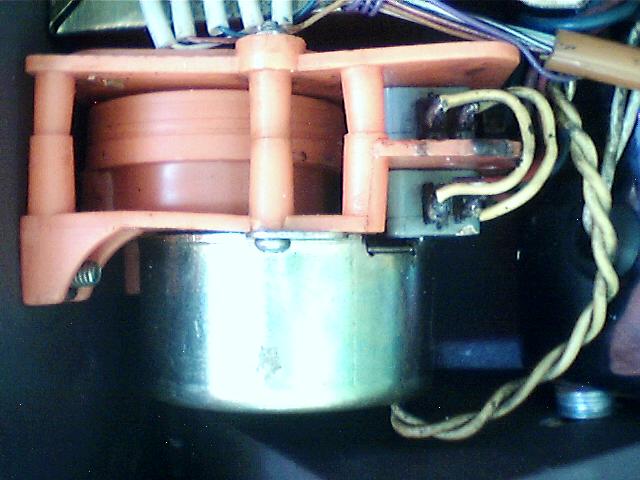

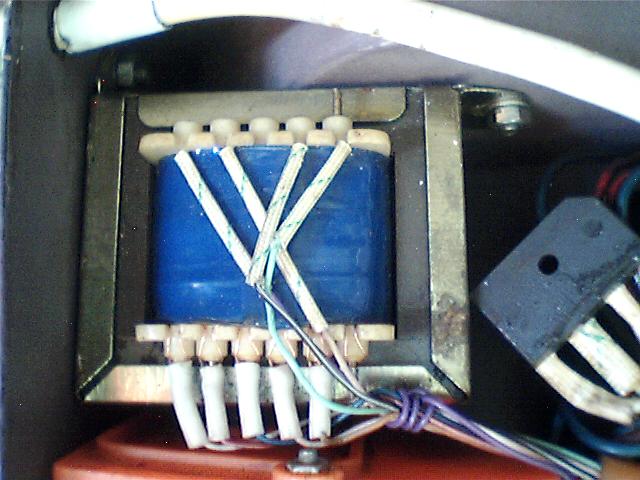

И несколько фотографий более подробно:

Рис.6

Рис.7

Рис.8

Рис.9

Рис.10

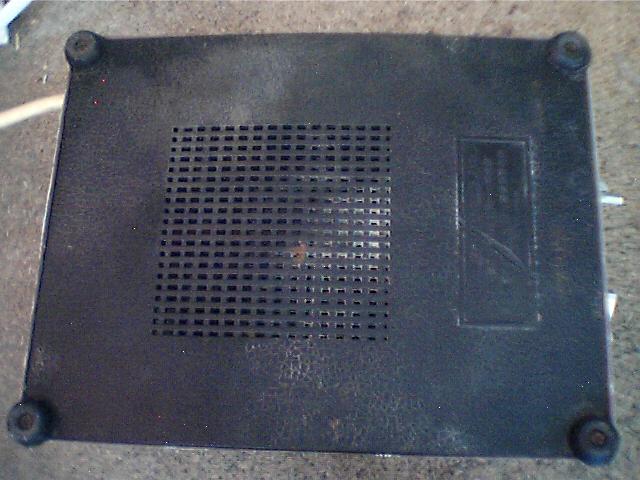

На последнем рисунке показан вид снизу — пластиковое дно крепится к корпусу по углам.

P.S. Спустя некоторое время, примерно полгода-год, этот аппарат опять попал ко мне в руки, но уже с другой поломкой – у электромеханического таймера M1, а вернее, у его пластмассового диска с выступами, раскрошилось место посадки на втулку вала двигателя. Отремонтировалось тоже просто – вырезал по внутренним размерам диска вкладыши из двух пластин (а диск внутри полый), высверлил в центре пластин отверстия и немного обработал под нужную 0-образную форму и приклеил их внутри диска. Фотографий, к сожалению, не сделал, поэтому описываю своими словами.

Андрей Гольцов, г. Искитим

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
HL1	Светодиод	L1593H	1	замена на АЛ307АМ
VDS1	Диодный мост	RBV-406	1	замена на KBL01, KBL02
R1	Резистор	24 Ом	1	0,25 Вт
S1	Переключатель	B100G	1	замена на B100R
S2, S3	Концевой переключатель	TM1306	2
S4	Галетный переключатель		1	см. текст
Tr1	Трансформатор		1	см. текст
