Привезли ультразвуковую ванну CODYSON CD-4830. Говорят, что не работает, нельзя ли посмотреть что там у неё сломалось и если возможно, то починить.

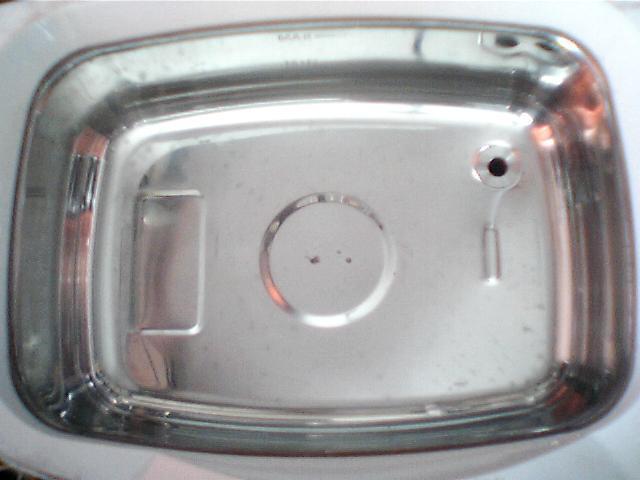

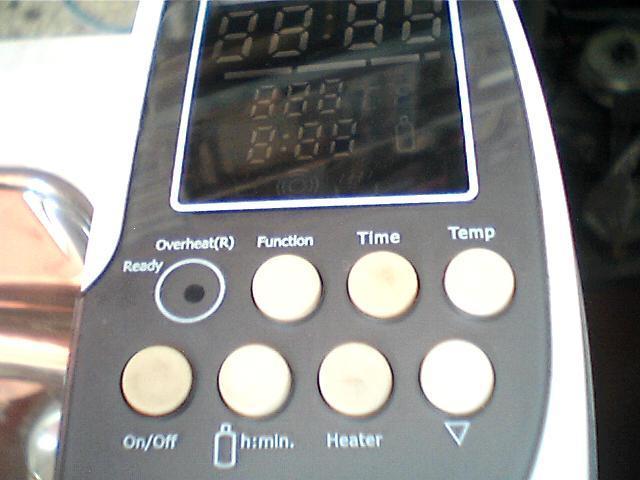

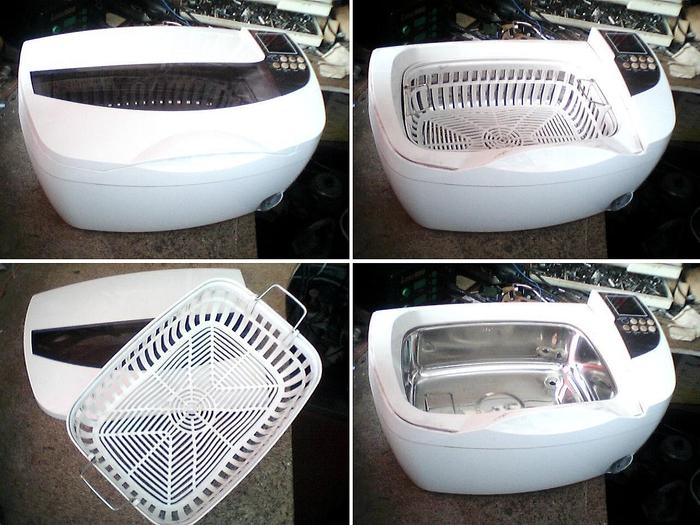

При осмотре ванны (рис.1) видно, что она уже была в работе – самые часто используемые кнопки потемнели (рис.2), на корпусе остатки потёков, но в целом, заметно, что за ней ухаживали. Внешних повреждений нет, если не считать появившихся на дне ванны потемнений в месте присоединения ультразвукового излучателя (рис.3).
Рис.1
Рис.2
Рис.3

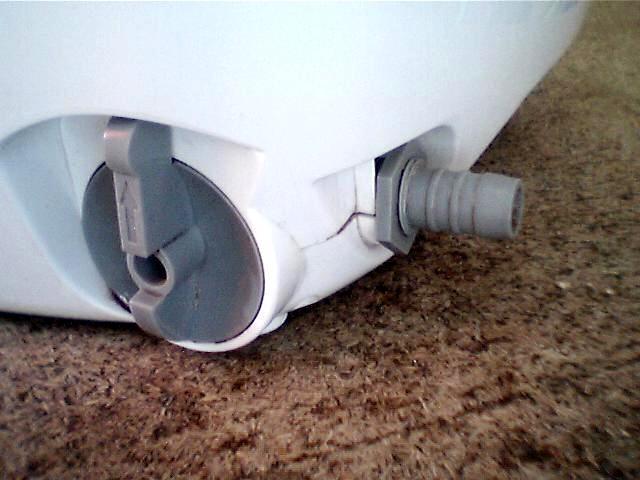

Ванна имеет возможность слива моющего раствора (рис.4).
Рис.4

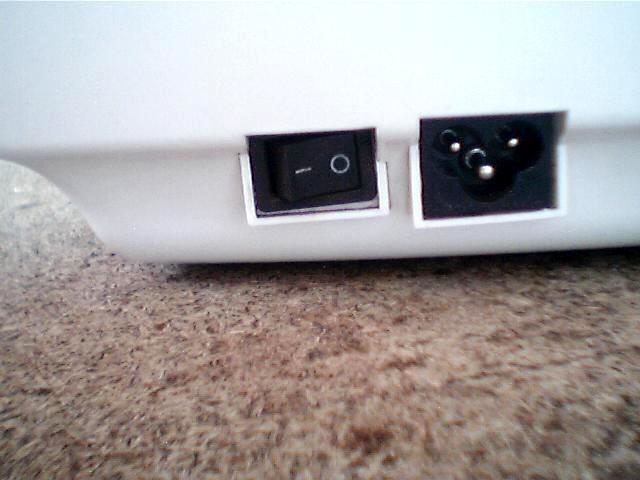

На задней стенке (рис.5) расположены выключатель питания и разъём для подключения шнура питания 230В.
Рис.5

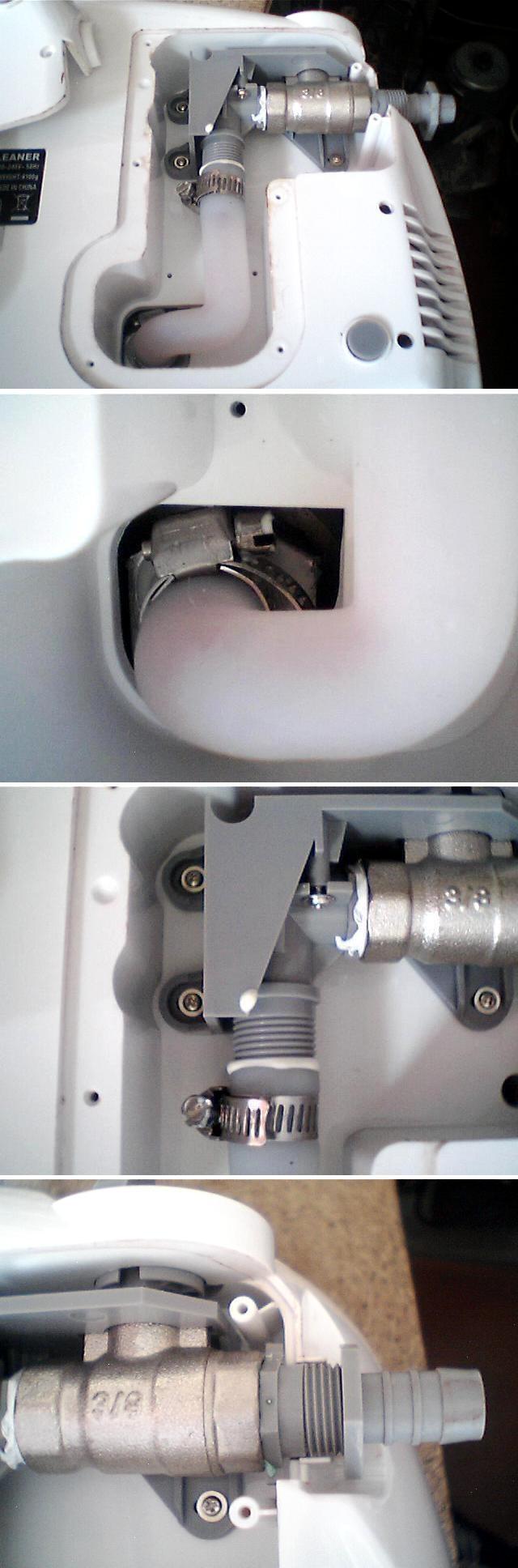

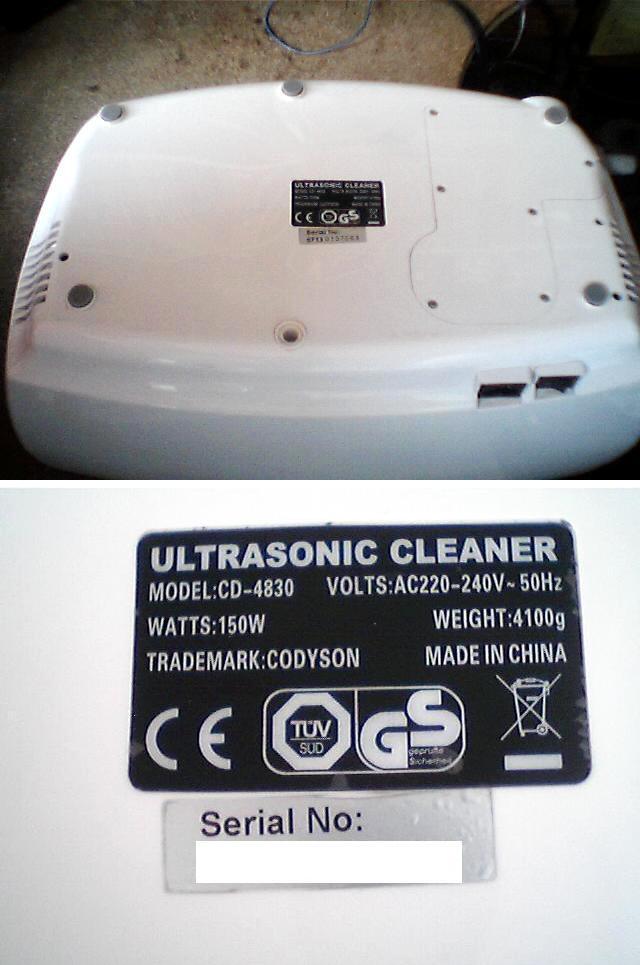

На днище аппарата, в самом центре, имеется наклейка с некоторыми данными и характеристиками (рис.6), а сбоку расположена крышка, сняв которую, получаем доступ к сливной системе (рис.7).
Рис.6
Рис.7

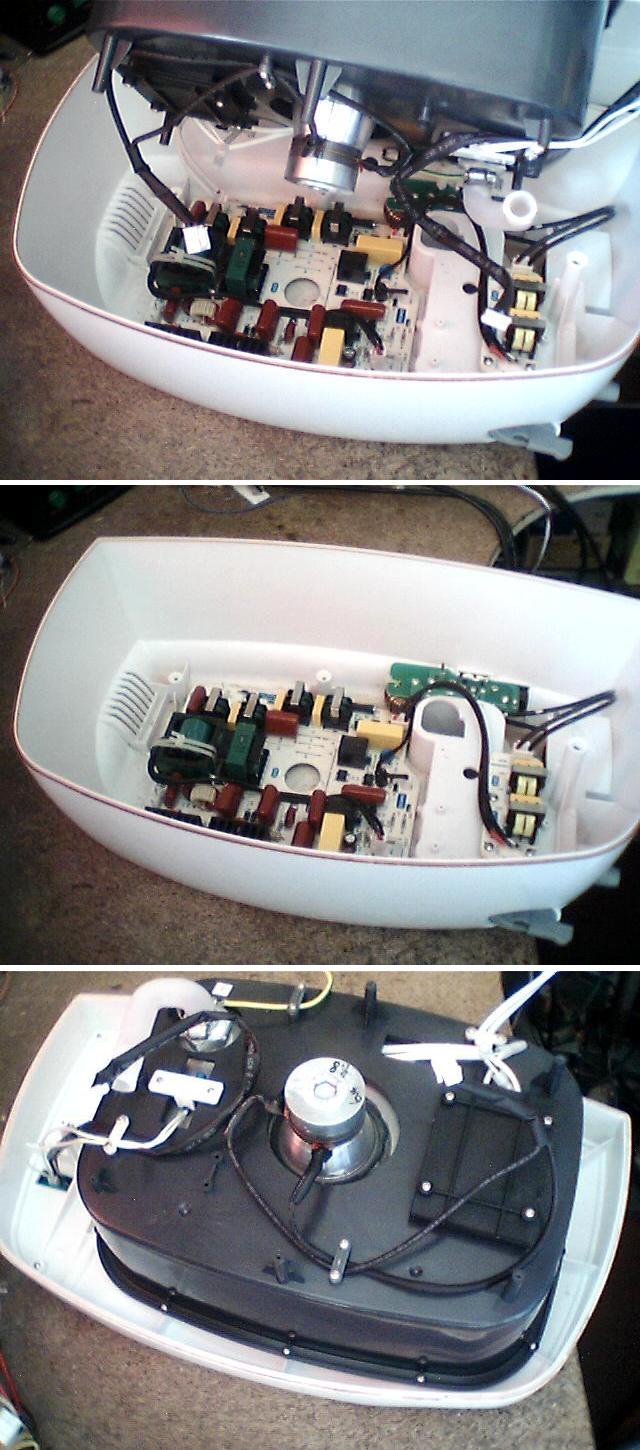

Чтобы разобрать аппарат, нужно на гибкой силиконовой трубке ослабить хомут, стоящий со стороны перекрывающего крана, затем сдвинуть хомут на трубку. Снять трубку со штуцера и убрать хомут. Потом выкрутить семь винтов на днище ванны и аккуратно разъединить корпус (рис.8). При этом нужно снять все все мешающие разъёмы и вынуть силиконовую трубку через отверстие в нижней части корпуса. Все провода остаются на верхней части корпуса.
Рис.8

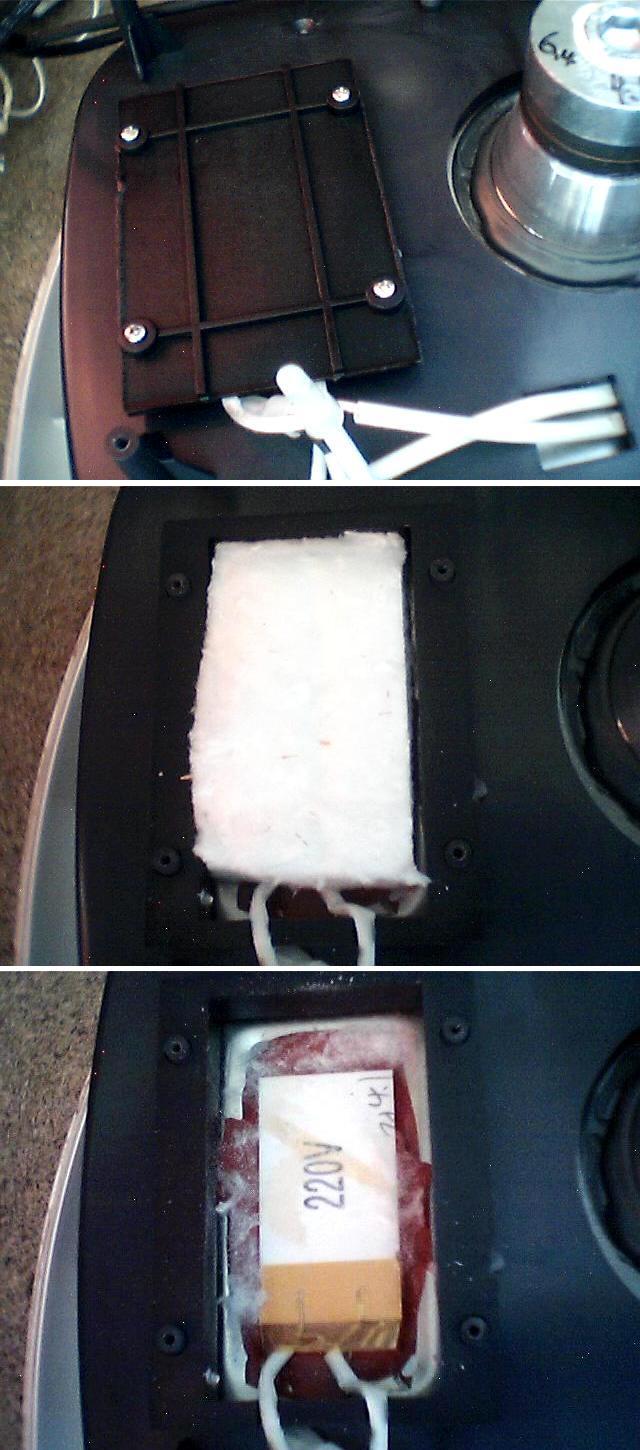

Сама моечная ванна защищена чёрным пластиковым кожухом. В отверстии кожуха посредине днища закреплён ультразвуковой излучатель. У одного края ванны стоит нагревательный элемент (рис.9). Он закрытый крышкой и если её снять, то видна термоизоляционная прокладка, приподняв которую виден сам нагреватель, имеющий сопротивление в холодном состоянии около 216 Ом.
Рис.9
На другом краю днища закреплён датчик температуры (рис.10). Скорее всего, это терморезистор, так как при комнатной температуре тестер показывает сопротивление около 49 кОм и оно быстро уменьшается, если к датчику прижать палец. Провода от датчика уходят в плату управления и индикации.
Рис.10

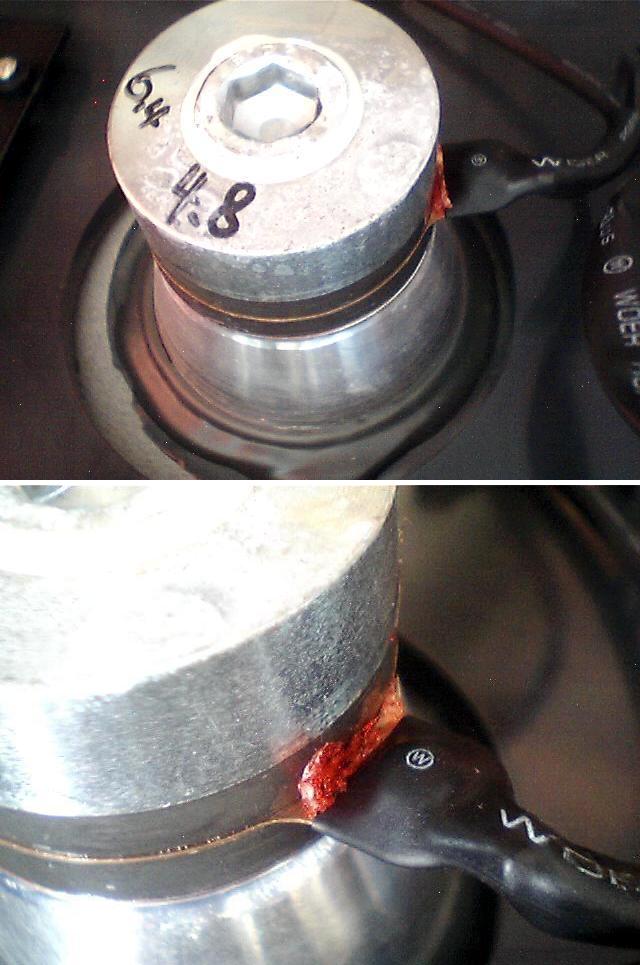

На излучатель сверху нанесены числа «6,4» и «4,8» (рис.11), что они означают – не понятно. При проверке целостности дисков видно, что их торцы покрыты слоем клея или лака красного цвета (покрытие не хрупкое, похоже на клеи из серии БФ). Эпоксидный клеевой шов в месте крепления излучателя к днищу ванны целый, никаких сколов и отслоений нет.
Рис.11

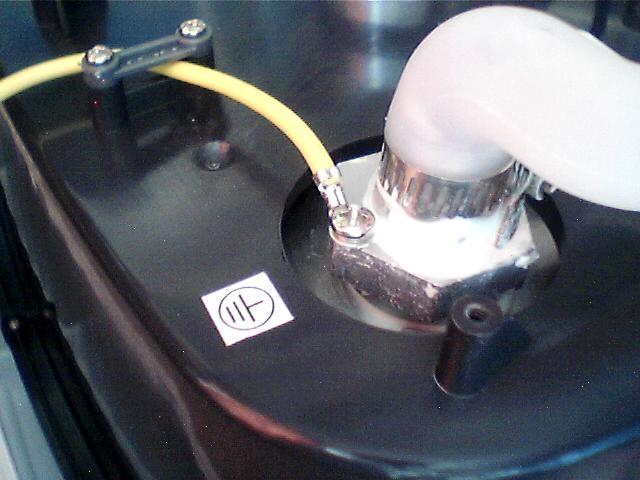

К сливному штуцеру ванны прикручен провод заземления (рис.12).
Рис.12
При осмотре кожуха и проводников никаких поломок или перегревов замечено не было, ничто не протекало, почти все проводники поджаты пластиковыми пластинками и не болтаются.

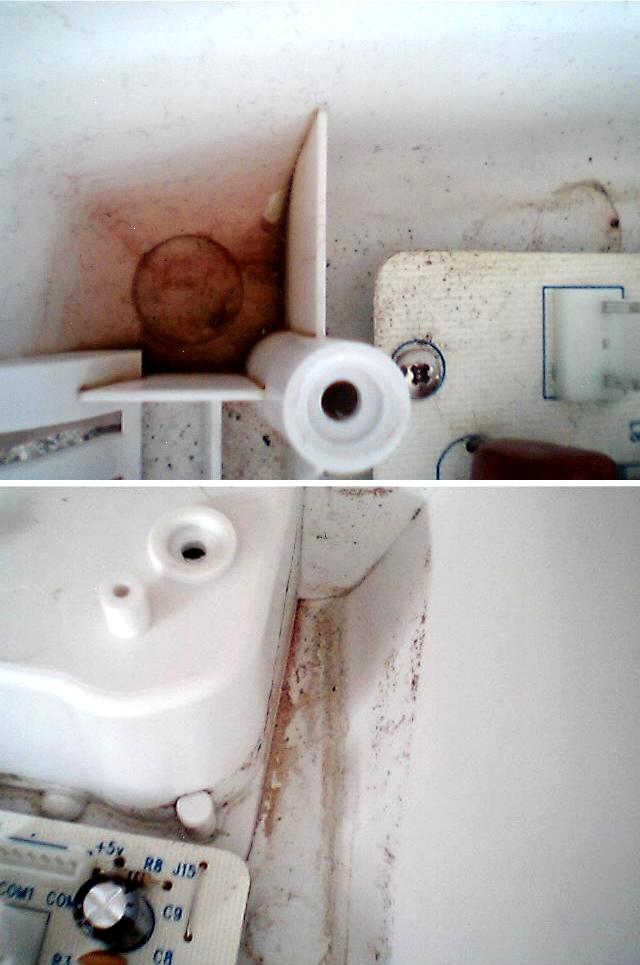

А вот при осмотре нижней половины аппарата сразу были обнаружены следы какого-то высохшего раствора (рис.13). В небольших количествах заметны они и в разных местах на печатной плате преобразователя.
Рис.13

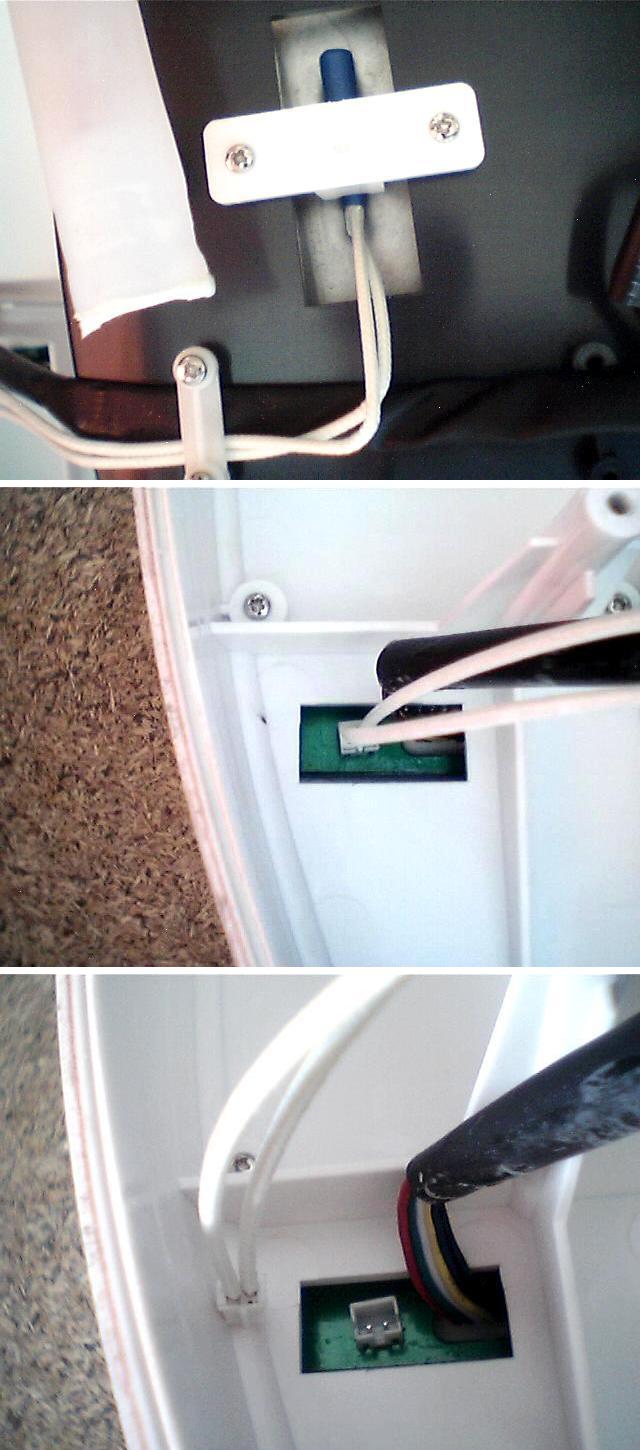

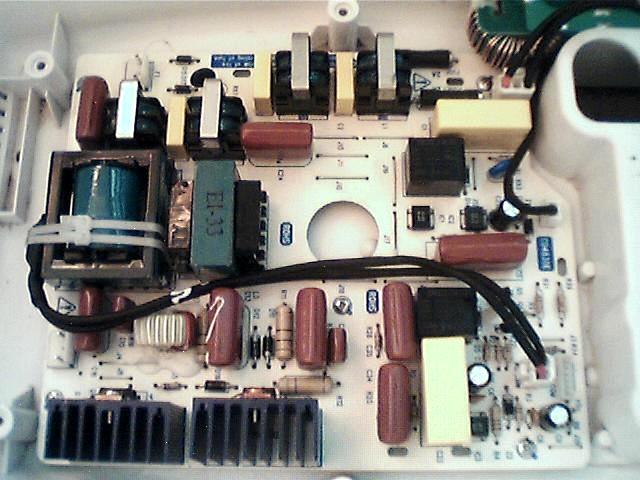

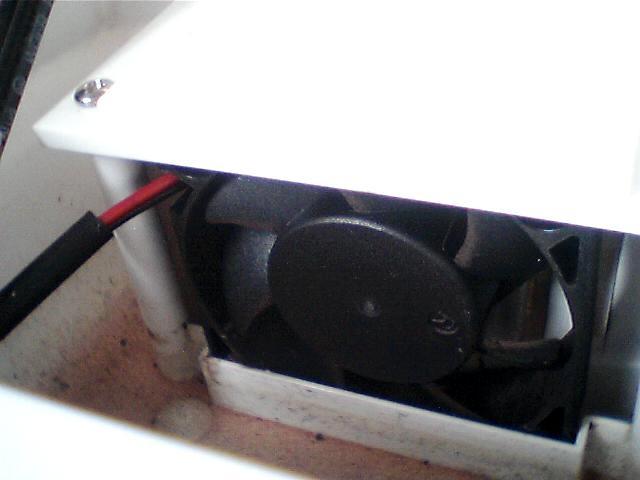

К плате подходят два провода (видны в правой верхней части на рис.14 и левой верхней на рис.15) – вход напряжения питания 230 В и выход напряжения питания вентилятора. Сам вентилятор закреплён в правой боковой части корпуса и скрыт под пластиной (рис.15 и рис.16).
Рис.14
Рис.15
Рис.16

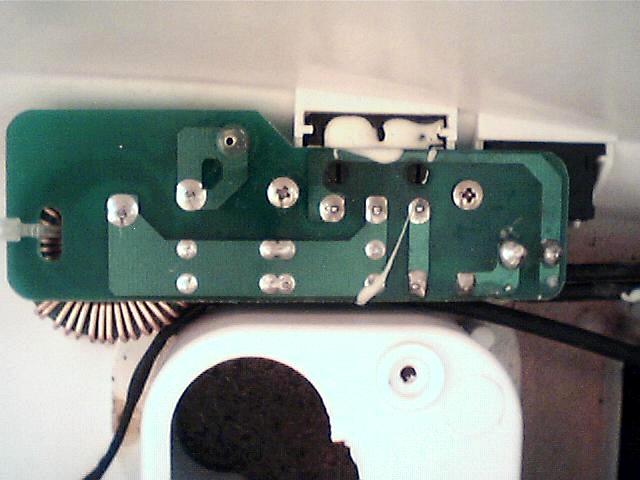

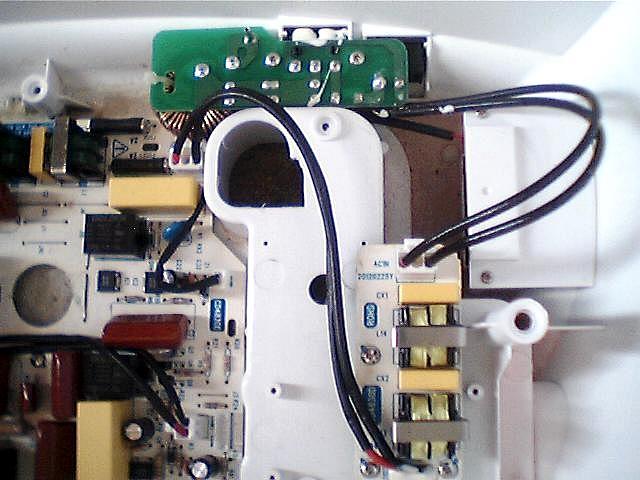

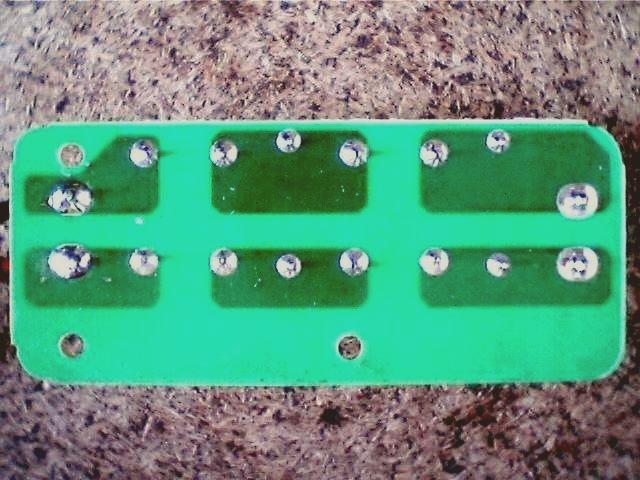

Плата с сетевым разъёмом и выключателем не вынимается (рис.17), но провод, идущий к фильтру, можно отсоединить на плате фильтра (разъём AC IN на рис.18). Фильтр имеет маркировку CD4830D, его легко снять, отсоединив разъём от платы преобразователя и открутив три винта. Схема его не сложная – два конденсатора и два синфазных дросселя (рис.19).
Рис.17
Рис.18
Рис.19

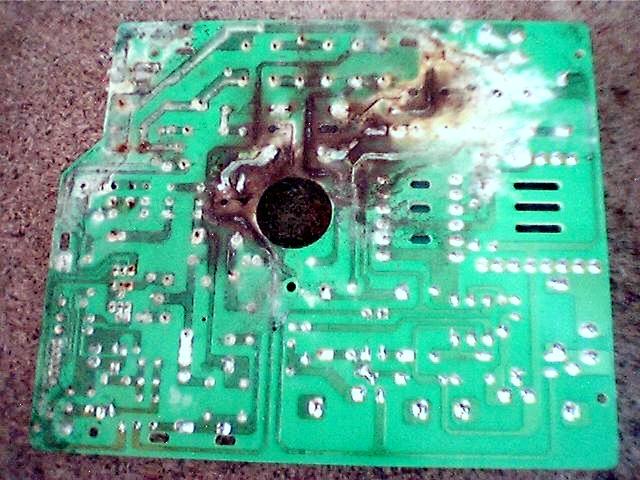

Для того, чтобы вынуть плату преобразователя (маркировка CD4830E), следует отсоединить оставшийся разъём (питание вентилятора) и открутить пять крепёжных винтов (их места указаны). На обратной стороне платы видны большие участки, покрытые тем самым коричневым налётом (рис.20), но в гораздо большем количестве. При этом налёт имел разные оттенки, что говорит о его реакции с медью и припоем.
Рис.20

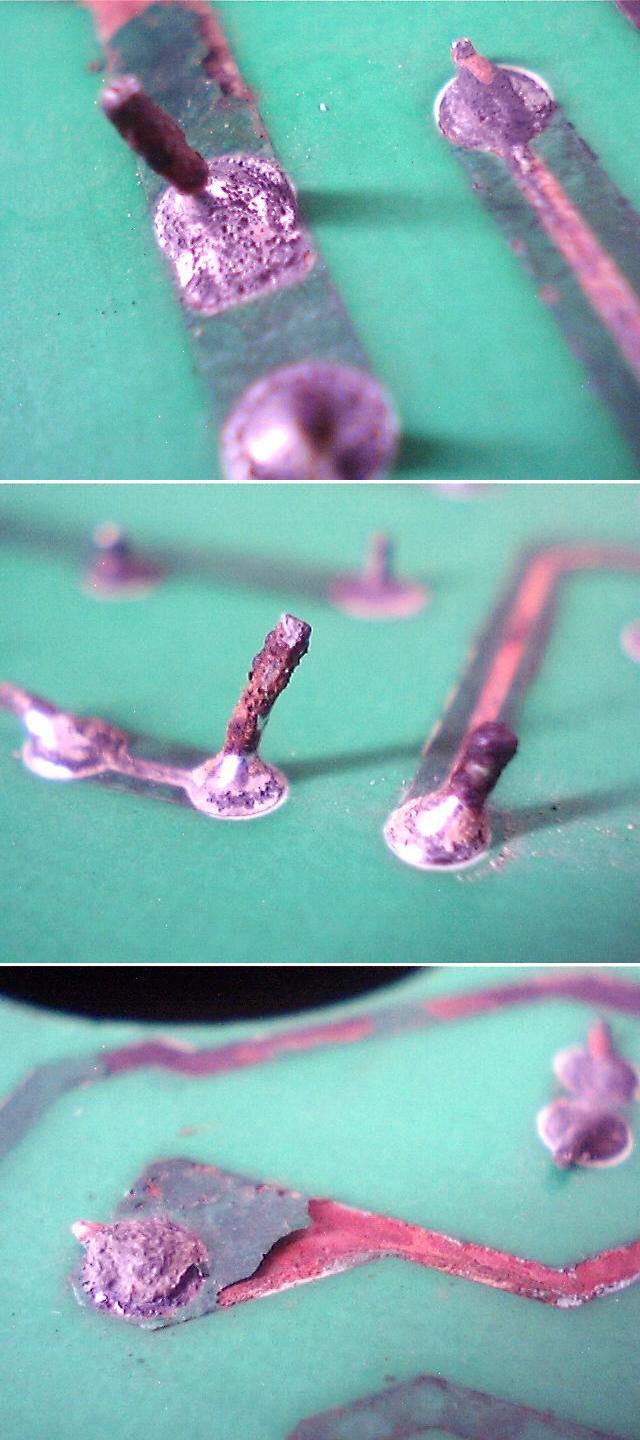

Во время промывки платы с некоторых дорожек стало слезать покрытие и оказалось, что местами они протравлены полностью (рис.21). При осмотре также стали видны повреждения выводов установленных элементов (рис.22).
Рис.21
Рис.22

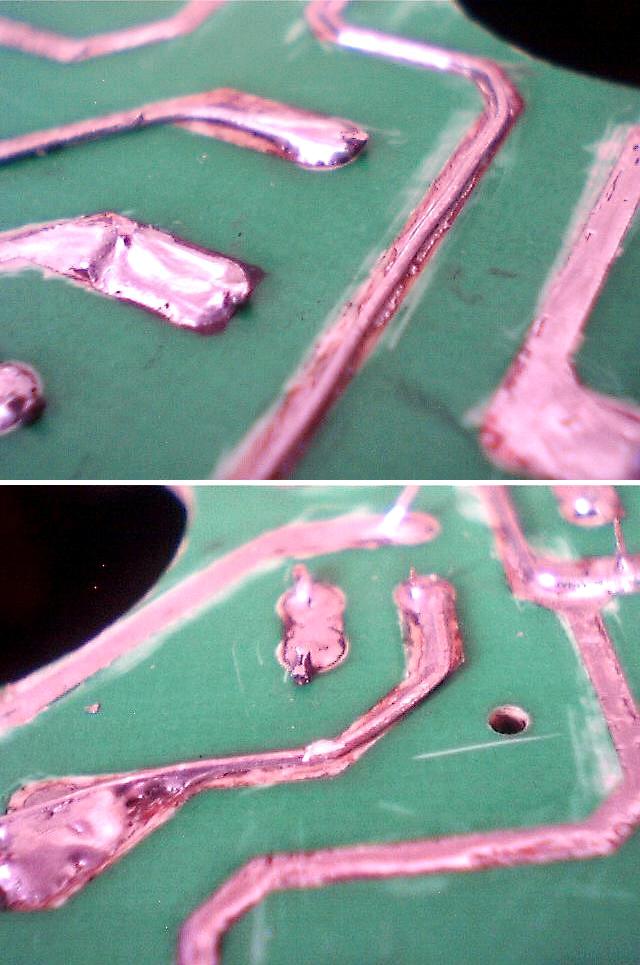

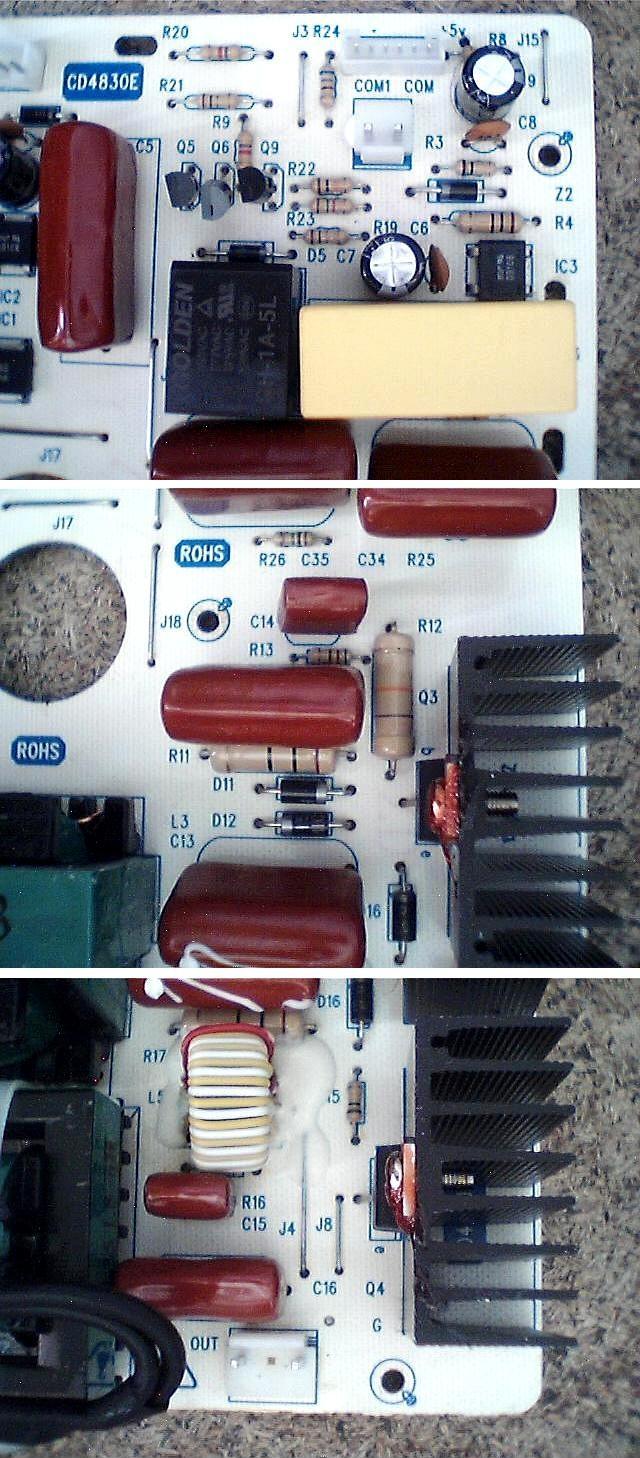

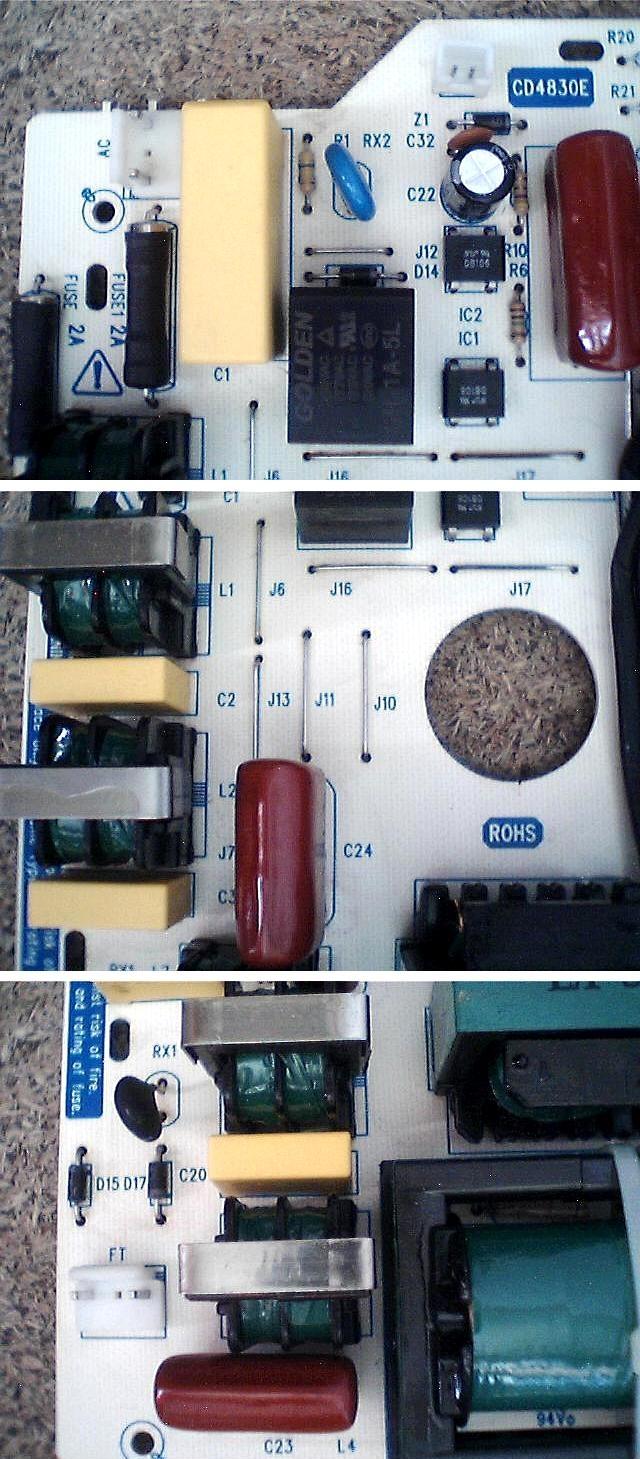

Прежде, чем разбирать плату, чистить и восстанавливать дорожки и выводы деталей, было сделано несколько фотографий крупным планом (рис.23 и рис.24).
Рис.23
Рис.24

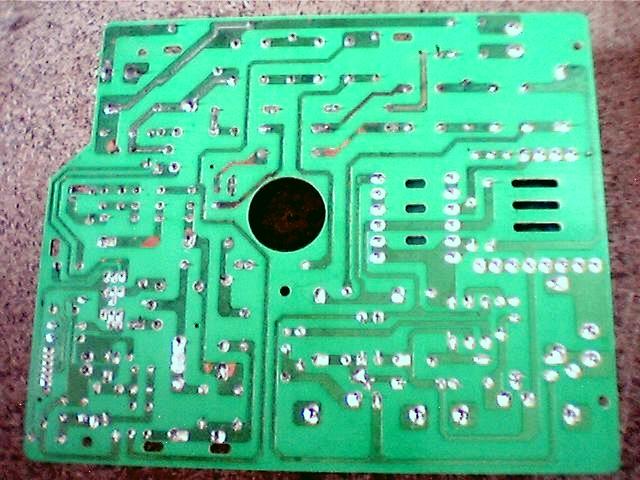

Дорожки пришлось восстанавливать почти на половине платы – раствор проник под лак и при внешней целостности могло оказаться, что дорожка «в обрыве». Плата с заново залуженными дорожками и напаянными поверх них проводниками хоть и выглядит неаккуратно (рис.25), но выполняет все свои функции нормально. После проверки всех элементов на целостность и установки на место, вся поверхность печатной платы была покрыта спиртовым раствором клея БФ-2.
Рис.25

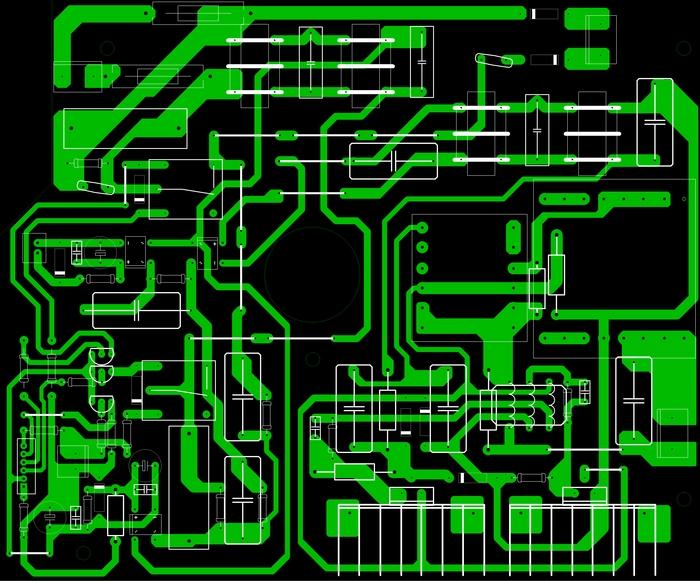

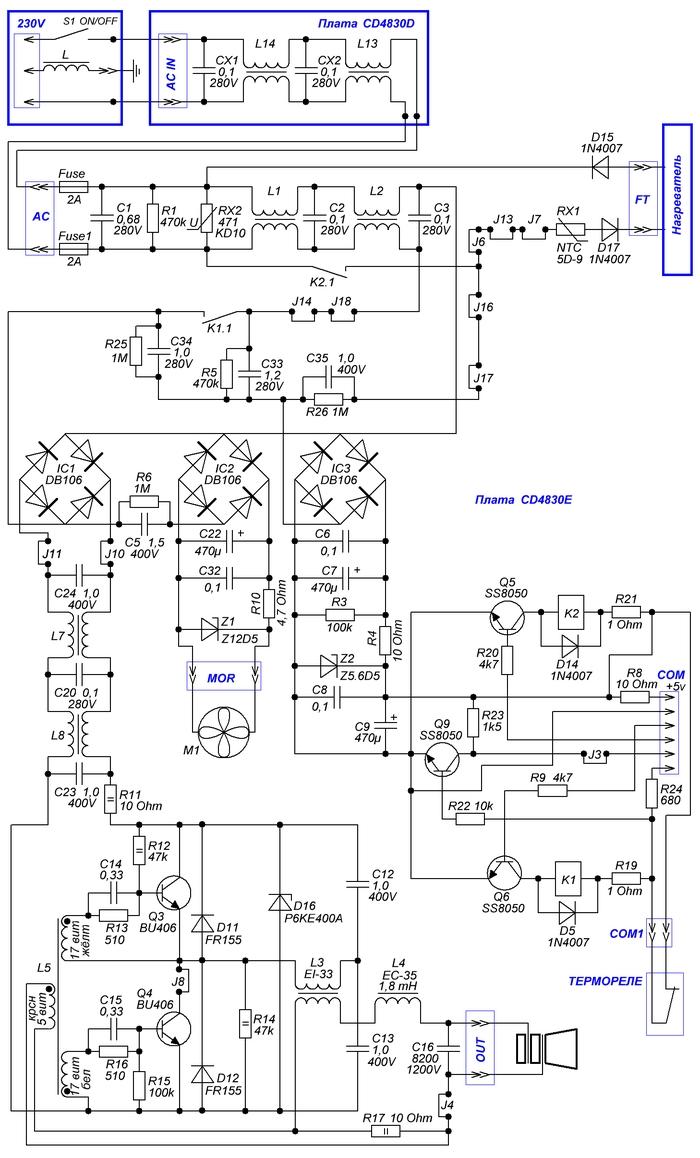

Во время «реставрации» с платы были срисованы соединения деталей и в итоге получилась схема, показанная на рис.26. На всякий случай в программе Sprint-Layout была сделана копия (рис.27) (файл находится в приложении, вид сделан со стороны дорожек).
Рис.26
Рис.27

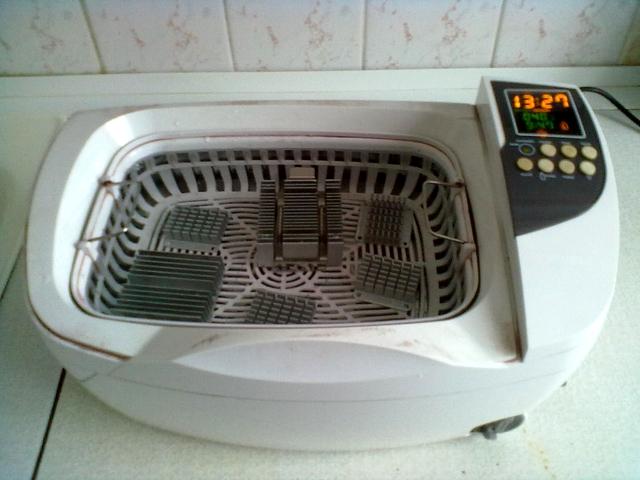

Восстановительные работы заняли много времени, но в результате аппарат запустился сразу (рис.28) и делать новую печатную плату не пришлось.
Рис.28

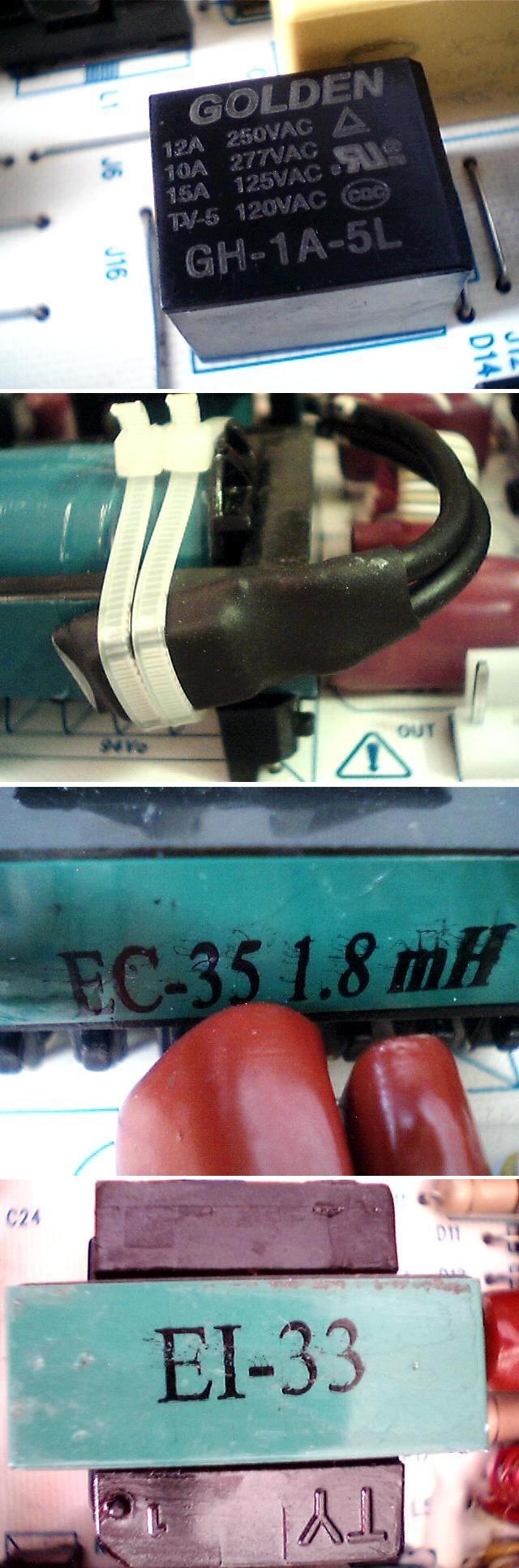

Несколько фотографий на рис.29 – пятивольтовое реле, термореле (установлено на корпусе дросселя, имеет нормальнозамкнутый контакт и, скорее всего, является «биметаллическим» — при его нагреве примерно до 70-100 градусов, срабатывает со слышимым щелчком), маркировка дросселя и маркировка трансформатора преобразователя.
Рис.29
Андрей Гольцов, r9o-11, г. Искитим
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| Q3, Q4 | Биполярный транзистор | BU406 | 2 | |||
| Q5, Q6, Q9 | Биполярный транзистор | SS8050 | 3 | |||
| IC1, IC2, IC3 | Диодный мост | DB106 | 3 | |||
| D5, D14, D15, D17 | Выпрямительный диод | 1N4007 | 4 | |||
| D11, D12 | Выпрямительный диод | FR155 | 2 | |||
| D16 | Защитный диод | P6KE400A | 1 | |||
| Z1 | Стабилитрон | Z12D5 | 1 | |||
| Z2 | Стабилитрон | Z5.6D5 | 1 | |||
| C1 | Конденсатор | 0.68 мкФ, 280 В | 1 | |||
| CX1, CX2, C2, C3, C20 | Конденсатор | 0.1 мкФ. 280 В | 5 | |||
| C5 | Конденсатор | 1.5 мкФ. 400 В | 1 | |||
| C6, C8, C32 | Конденсатор | 0.1 мкФ | 1 | дисковый керамический | ||
| C12, C13, C23, C24, C35 | Конденсатор | 1.0 мкФ. 400 В | 5 | |||
| C14, C15 | Конденсатор | 0.33 мкФ. 100 В | 2 | |||
| C16 | Конденсатор | 8.2 нФ. 1200 В | 1 | |||
| C33 | Конденсатор | 1.2 мкФ. 280 В | 1 | |||
| C34 | Конденсатор | 1.0 мкФ. 280 В | 1 | |||
| C7, C9, C22 | Электролитический конденсатор | 470 мкФ. 25 В | 3 | |||
| R1, R5 | Резистор | 470 кОм, 0,25 Вт | 2 | |||
| R3 | Резистор | 100 кОм, 0,25 Вт | 1 | |||
| R4, R8 | Резистор | 10 Ом, 0,25 Вт | 2 | |||
| R6, R25, R26 | Резистор | 1 МОм. 0.25 Вт | 3 | |||
| R9, R20 | Резистор | 4.7 кОм. 0.25 Вт | 2 | |||
| R10 | Резистор | 4.7 Ом. 0.25 Вт | 1 | |||
| R11, R17 | Резистор | 10 Ом. 2 Вт | 2 | |||
| R12, R14 | Резистор | 47 кОм. 2 Вт | 2 | |||
| R13, R16 | Резистор | 510 Ом. 0.25 Вт | 2 | |||
| R15 | Резистор | 100 кОм. 2 Вт | 1 | |||
| R19, R21 | Резистор | 1 Ом. 0.25 Вт | 2 | |||
| R22 | Резистор | 10 кОм. 0.25 Вт | 1 | |||
| R23 | Резистор | 1.5 кОм. 0.25 Вт | 1 | |||
| R24 | Резистор | 680 Ом. 0.25 Вт | 1 | |||
| RX1 | Термистор | 5D-9 | 1 | |||
| RX2 | Варистор | 471KD10 | 1 | |||
| K1, K2 | Реле | GH-1A-5L | 2 | |||
| L1, L2, L7, L8, L13, L14 | Дроссель помехоподавляющего фильтра | PLA10 | 6 | |||
| L4 | Дроссель | EC-35. 1.8 mH | 1 | |||
| L3 | Трансформатор | EI-33 | 1 | |||
| L5 | Трансформатор | 5вит/17вит/17вит | 1 | |||
