Предлагаю конструкцию внешней антенны типа «Яги», работающая в частотном диапазоне 2,4 – 2,5 ГГц для увеличения площади покрытия беспроводной сети. Усиление сигнала 12 dBi.

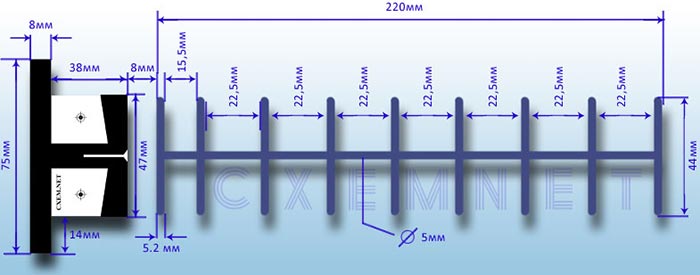

Устройство и размеры:

Начнем по порядку…

Вибратор выполнен из фольгированного стеклотекстолита толщиной 0.8мм, на котором вытравлены с двух сторон проводники.

1 — сторона к которой будет припаяна центральная жила
2 сторона – припаяна к оболочке.
Печатная плата выполнена в формате *.DOC для удобства(Качаем, печатаем, утюжим, вырезаем), которую можно скачать тут

Следующий этап, изготовление траверсы с пассивными вибраторами.
Траверса делается из стальной трубки тормозной системы автомобиля типа «ВАЗ», диаметр 5мм.

Брать с запасом, для удобства ~250мм. Трубку необходимо выровнять, шлифануть наждачкой и сделать разметку расположения директоров. Сами директоры нарезаны из жести 0.8мм. Длина которых так же берется с запасом.

Крепление директоров выполняется пайкой, для этого трубку необходимо надпилить вулканитовым диском.

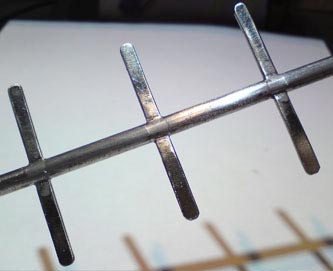

Вот такой страшный вид

После пайки пластин их необходимо «подстричь» и для красоты сточить припой.

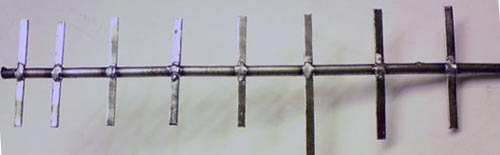

Готовая траверса

Наконечник для оболочки кабеля сделан из медной трубки диаметром 6мм, с пропилом с торца и сбоку. Оболочка кабеля одевается на наконечник, бандажится и пропаивается.

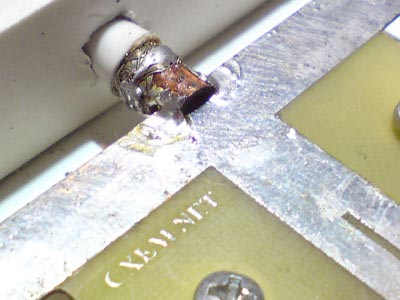

Место пайки наконечника

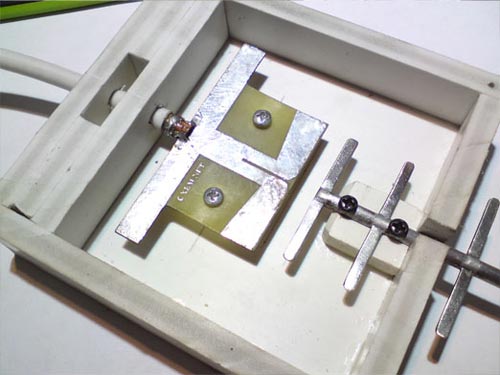

Пайка центральной жилы

Финальный этап – корпус. Для корпуса можно использовать готовую подходящую пластиковую коробку. Я её склеил с вспененного пластика.

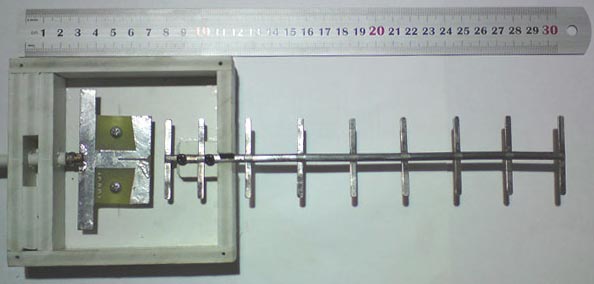

Антенна в сборе

Характеристики
Диапазон частот: 2,4 – 2,5 ГГц
Усиление сигнала: 12 dBi
Поляризация: Линейная вертикальная
Мощность: 50 Вт
Сопротивление: 50 Ом

Горизонтальная ДНА

Вертикальная ДНА
