Для телефонов Sony Ericsson
Кабель DCU-60 предназначен для подключения мобильного телефона к ПК для приёма/передачи файлов, а также для его перепрошивки.
Кабель совместим с моделями: D750i, K310a, K310i, K310c, K320i, K510a, K510i, K510c, K610i, K610im, K618i, K750c, K750i, K758c, K790i, K790c, K790a, K800i, K810i, M600i, M608c, P990i, V630i, W710i, W710c, W712a, W850i, W950i, Z520a, Z520i, Z520c, Z525i, Z525a, Z530c, Z530i, Z550c, Z550i, Z550a, Z558i, Z558c, Z610i, Z710c, Z710i, W300i, W300c, W550c, W550i, W600c, W600i, W660i, W700c, W700i, W800c, W800i, W810c, W810i, W830i, W830c, W900c, W900i, W958c
Что нам понадобится:
- Зарядник к SE – 2шт
- USB кабель, или USB-A коннектор
- Паяльник
- Теоретические знания и практические навыки работы с паяльником.
И так:
Первое.

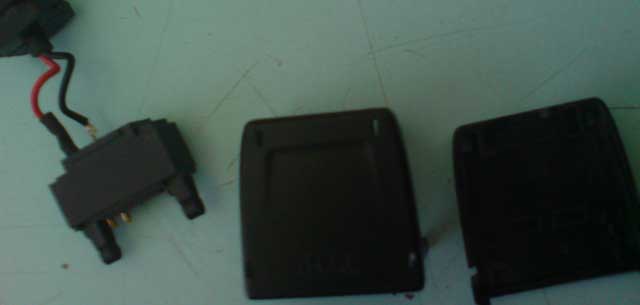

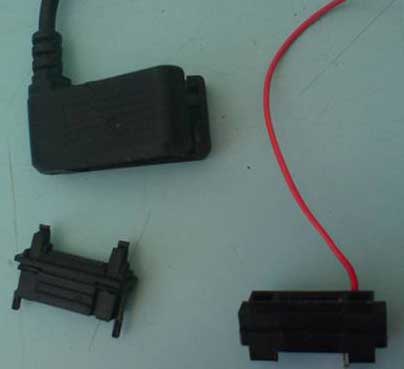

Зачем два зарядника? Из одного мы возьмём недостающие контакты
Их нам понадобится всего 3.
А из второго будем делать кабель.
Распиновка разъёма телефона:
Распиновка USB-A
Таблица соединений:
|
Номер контакта разъёма SE |
Назначение |
Припаять к USB-A pin 1 |
|
1 |
+5V |
Припаять к USB-A pin 1 |
|
9 |
Gnd |
Припаять к USB-A pin 4 |
|
10 |
USB DATA+ |
Припаять к USB-A pin 3 |
|
11 |
USB DATA- |
Припаять к USB-A pin 2 |
|
12 |
Charge In |
Этот контакт нужно припаять к USB-A pin 1. Это нужно для того чтобы зарядка производилась от ПК. |

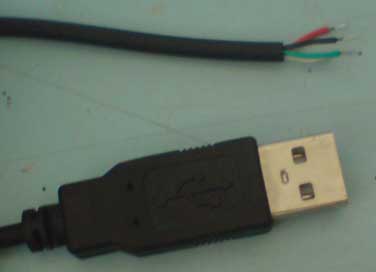

Второе. Я использовал USB-кабель, поэтому мне пришлось определять какой контакт какому проводу соответствует… Это сделать очень просто, “прозвонив” их тестером.
У меня получилось:
красный — 1
чёрный — 4
белый — 2
зелёный – 3
Третье.

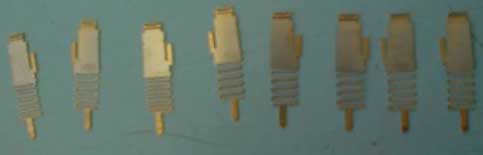

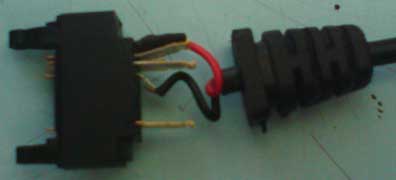

Нужно залудить контакты и вставить их в разъём зарядника в 1, 10, 11; 9 и 12 уже присутствуют, через них производится зарядка.
Четвёртое.

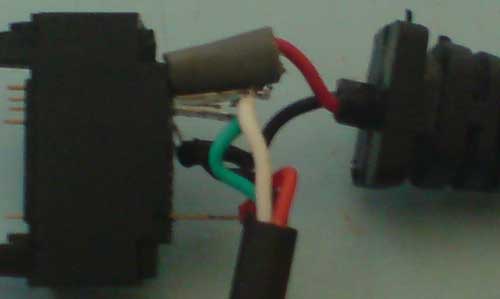

Припаять провода USB к соответствующим контактам разьёма SE (см. таблицу соединений).

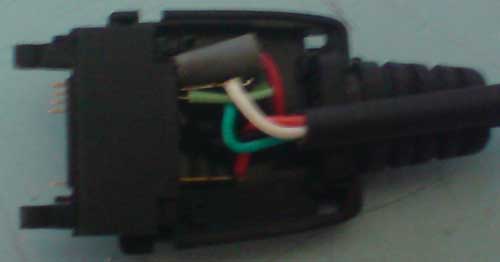

Красный провод к 1 контакту разъёма, чёрный к 9-ому (это общий к нему уже припаян чёрный провод), белый к 11-ому, зелёный к 10-ому; также кусочком провода можно соединить 12 и 1 контакты (для зарядки от ПК).
Между контактами нужно сделать прокладки, чтобы КЗ не получилось.
Крышку придётся надрезать, чтобы вывести “новый” провод.
Крышку лучше склеить, но я скрепил изолентой.

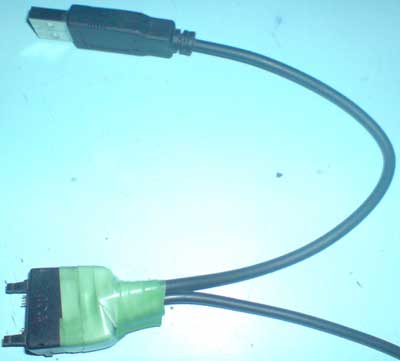

Таким образом получается зарядник и USB-кабель DCU-60 в одном корпусе.
Константин (Pirat)
