Продолжая обзор по антеннам типа «Дельта» который был начат ранее на основе поступивших вопросов и пояснений в частности будет уделено внимание антеннам для многодиапазонного варианта и расположенных при низкой высоте подвеса, а также устройств для их согласования с кабельным хозяйством со стандартными коаксиальными кабелями распостранненными применяемыми у радиолюбителей типа RK50 и RК75.

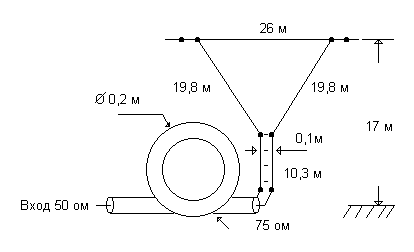

На рис1 показана антенна «Дельта» верхний край которой находится на высоте всего 17 метров.

Для согласования антенны и получения ее многодиапазонности применена согласующая лесенка длиной — 10,3 метра и шириной в 10 см, материал из которого выполнена антенна и лесенка — медный провод диаметром 1,5 — 2,0 мм. Для согласования лесенки с кабелем RK50 применен балун из кабеля RK75 имеющий — 10 витков кабеля расположенных виток к витку диаметром — 20 см, общая длина отрезка кабеля равна — 6,95 м. Антенна прекрасно работает на диапазонах 80-40 метров. При пересчете может работать с такой системой согласования и на других диапазонах.

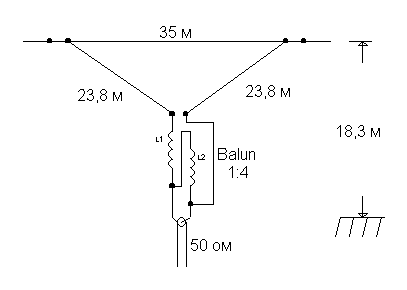

На рис2 показана антенна «Дельта» которая согласована с коаксиальным кабелем RK50 при помощи согласующего трансформатора с соотношением входного и выходного сопротивлений 1:4.

Количество витков данного трансформатора по 7 витков каждой из обмоток отвод сделан от середины. Схема соединения обмоток показана на рис2. Антенна подвешена на высоте 18,3 метра.

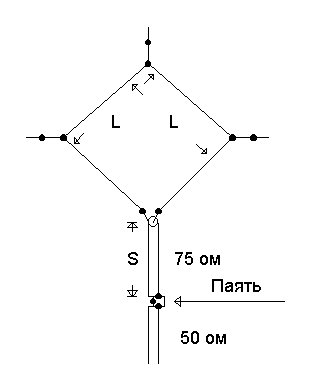

Антенна приведенная на рис3 располагается горизонтально поверхности земли и имеет форму квадрата с равными сторонами.

Данной антенне характерна низкая высота подвеса, что позволяет ее применять там где нет возможности подвешивать антенны не вертикально и не под углом. Входное сопротивление антенны из-за низкой высоты подвеса имеет разное сопротивление на диапазонах, что затрудняет ее применять, как одну антенну во многодиапазонном варианте, но для каждого диапазона сделанная антенна и согласованная по предлагаемой схеме прекрасно работает, но ей естественно присущи все минусы низко расположенных антенн.

Таблица1

В приводимой таблице даны размеры сторон антенны по диапазонам и длины согласующего отрезка кабеля RK75 ом Полотно антенны может выполнено из медного провода диаметром 1,5-2 мм.
