Современная жизнь немыслима без телевидения. Во многих квартирах можно встретить по два, а иногда и по три телевизионных приемника. Особенно популярно кабельное ТВ. Но как быть если необходимо подключить несколько телевизоров к одному антенному кабелю? Естественно воспользоваться «китайским» двойником или даже тройником.

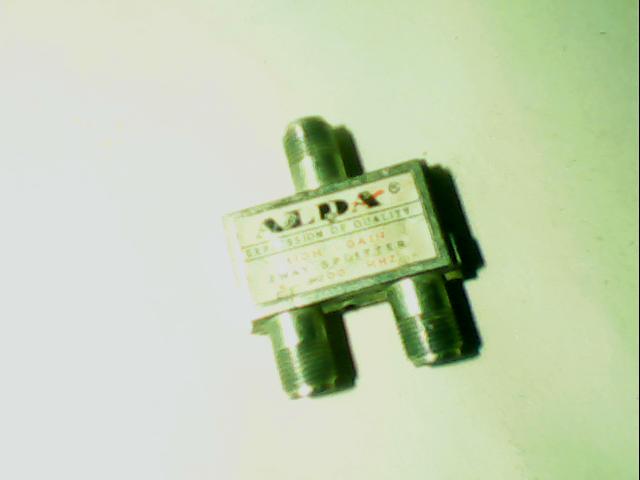

Например, таким как этот:

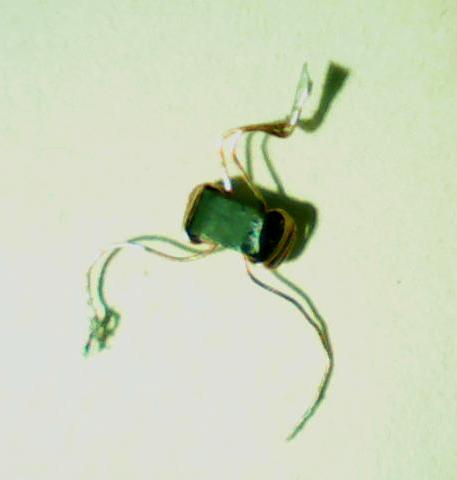

Именно такой двойник-разветвитель я установил на два телевизора для приема каналов кабельного телевидения. Однако качество приема оставляло желать лучшего, если каналы первого метрового диапазона показывали сносно, то каналы второго и ДМВ диапазонов принимались с сильным затуханием сигнала. Разобрав разветвитель, я обнаружил в нем небольшое ферритовое двойное колечко и несколько витков одножильного провода:

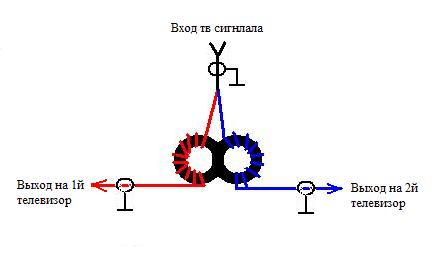

Устройство представляет собой высокочастотный трансформатор с противофазной намоткой обмоток. И по идее оно должно исключать взаимное влияние входных цепей приема ВЧ сигнала, но по факту только ослабляло его, видимо за счет того, что имелась гальваническая связь

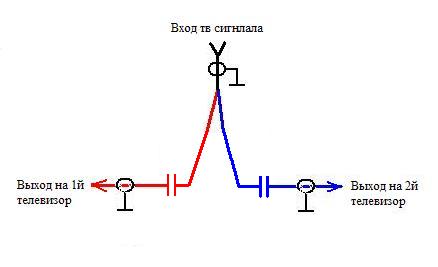

Я решил заменить трансформатор обычными керамическими емкостями (красными флажками) номиналом в несколько пикофарад, тем самым исключить эту гальваническую связь:

Моему удивлению не было предела, оба телевизора показывали так, как будто работал только один, т.е. ни малейшего намека на взаимное влияние и отличный прием на всех диапазонах.

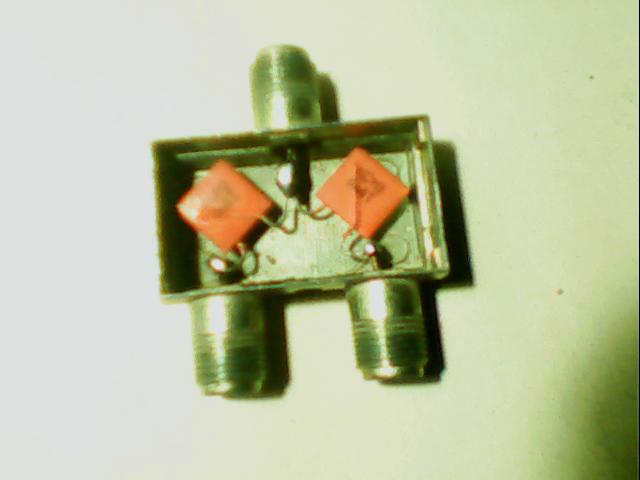

Емкости уместились в корпусе сплиттера:

Единственно, за что я ругаю себя — почему эта идея не пришла мне в голову раньше.
