Подавитель шумов и автоматическое выключение в телевизоре УЛПЦТ(И)-61-11

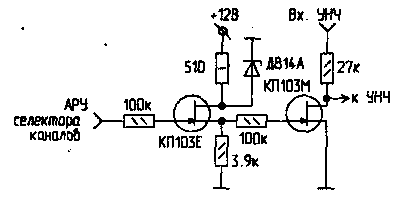

Схема шумоподавителя НЧ приведена на рис. 1. Правильно собранное устройство в налаживании не нуждается.

Схема шумоподавителя
Pиc.1

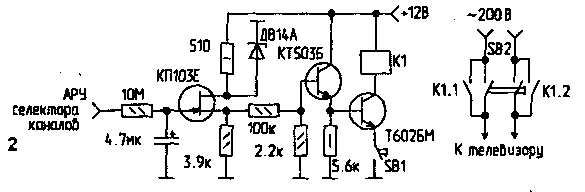

Устройство, показанное на рис.2, предназначено для автоматического отключения телевизора по окончании телепередач.



Схема автоматического отключения телевизора
Pиc.2

Порядок работы с этим устройством таков: сначала надо нажать кнопку SB2 — при этом сети подается на блок питания телевизора, реле К1 срабатывает (если телевизор принимает какой-либо сигнал). Затем кнопку можно отпустить.

По окончании телепередач напряжение АРУ селектора каналов увеличивается до 9…9,5 В, и реле отключается. Для принудительного отключения телевизора служит кнопка SB1.
