Данная схема имеет широкое применение в радиоприемниках, телефонах (стареньких), телевизорах. Она используется как усилитель принимаемого сигнала. Схема очень простая и ее сможет собрать даже начинающий радиолюбитель. Эта схема поможет слушать радио практически не слыша помехи, даже при движении. Также устройство может увеличить дальность приема радиожучков.

В основе устройства лежит микросхема фирмы Maxim Integrated: MAX2633 (скачать PDF)

Основные технические характеристики:
Усиление до 900 МГц.
Потребление 2.5-4 мА.

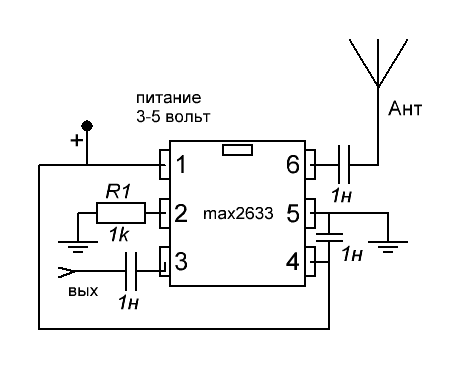

Принципиальная схема антенного усилителя:

Устройство в настройке не нуждается, если конечно собрано правильно. Конечно можно экспериментировать с длинной и площадью антенны, и получить больший коэффициент усиления.

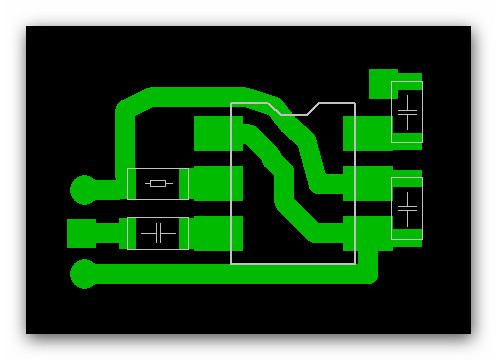

Печатная плата:
