Предлагаем вашему вниманию простое устройство для тестирования мониторов, собранное на дешевом микроконтроллере AVR ATTiny2313. Данное устройство может быть полезно например в том случае, если вы решили купить у неизвестного вам человека бывший в употреблении монитор или телевизор, данным прибором вы на месте же сможете его «протестить».

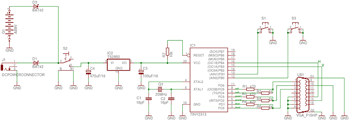

Схема тестера:

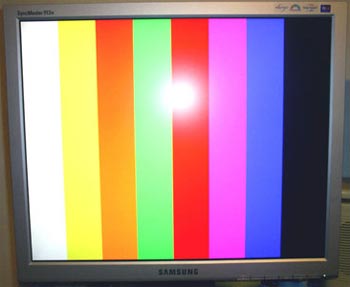

В устройстве заложено 8 различных растровых изображений, доступны 4 разрешения для каждой комбинации: 640x480x60 Гц, 800x600x60 Гц, 1024x768x60 Гц и 1280x1024x60 Гц. Само устройство получилось небольшим и компактным, (почти с кредитную карту), и помещается в небольшой пластиковой коробочке. Так-же оно портативное, используется батарейка типа «КРОНА» 9 вольт, можно питать и от сетевого адаптера 7-12 вольт. В схеме стоит кренка на 5 вольт, можно применить маломощный в корпусе ТО-92.
Цепь идущая от разъема батареи и разъема для внешнего источника питания электрически связаны, в каждой цепи стоит по диоду для защиты кроны от зарядки. Диоды Шоттки можно заменить на обычные, но не желательно. После сборки устройство соединяется по VGA (аналоговый интерфейс) разъему с монитором. Нажимая кнопки на плате вы можете менять разрешение и картинку, которая будет выводиться на экран монитора.
В архиве имеется рисунок в высоком разрешении, для перенесения на печатную плату методом ЛУТ,
Программа для контроллера написана в AVR Studio, прошивать можете любым доступным AVR программатором. Что касается фьюзов, то CKDIV8 – не запрограммирован, CKSEL 3 – ставим галочку.

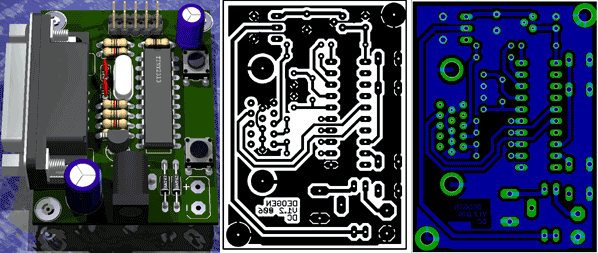

Печатные платы:

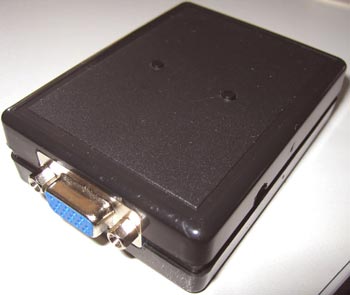

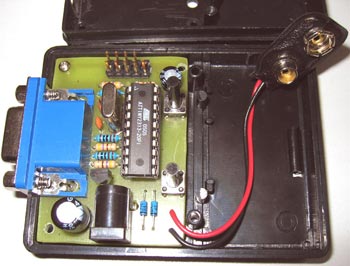

Фото устройства:
Фьюзы: CKDIV8: не программируются, CKSEL 3..0 = 1111
Скачать исходник, прошивку и файлы печатных плат вы можете ниже
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| IC1 | МК AVR 8-бит | ATtiny2313 | 1 | |||
| IC2 | Линейный регулятор | LM78L05 | 1 | TS2950 | ||
| D1, D3 | Диод Шоттки | BAT42 | 2 | Или любой другой диод Шоттки | ||
| С1, С2 | Конденсатор | 18 пФ | 2 | |||
| С3 | Электролитический конденсатор | 100 мкФ 16 В | 1 | |||
| С4 | Электролитический конденсатор | 470 мкФ 16 В | 1 | |||
| R1, R3, R4 | Резистор | 470 Ом | 3 | |||
| R2, R5, R6 | Резистор | 1 кОм | 3 | |||
| R7 | Резистор | 10 кОм | 1 | |||
| Q1 | Кварцевый резонатор | 20 МГц | 1 | |||
| S1, S3 | Тактовая кнопка | 2 | ||||
| S2 | Выключатель | 1 | ||||
| U$1 | Разьем для подключения монитора | VGA_15HP | 1 | |||
| G1 | Батарея питания | 9 В | 1 | |||
| Разьем для подключения батареи питания | 1 | |||||
| J1 | Разьем для подключения внешнего питания | 1 | ||||
