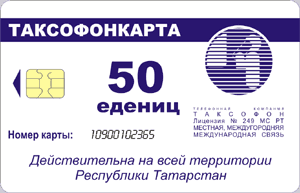

Именно такие карты используются в городе Набережные Челны, вообще-то они используются и по всему Татарстану :-). Ниже вам представлена «распиновка» контактной площадки карты. Это поможет вам «грамотно» подключить карту к порту и дальше всё в ваших руках. Возможно, именно тебе удастся произвести перепрошить карту и добраться до заветной халявы
 |
|
Порядок действий выполняемых картофоном при звонке.
- Включение питания.
- Сброс.
- Считывание первых 8 байт и определение действительна ли карта в данном регионе, сохранение их в ОЗУ (при необходимости с раскодировкой).
- Считывание пяти байт единиц и сохранение в ОЗУ. Проверка соответствия имеющихся единиц емкости карты, закодированной в первых 8 байтах.
- Выключение питания.
После получения сигнала ответа вызываемого абонента:
- Включение питания.
- Вычисление адреса последнего не списанного бита. (примерно через 1-3 секунды после нажатия клавиши «ответ»)
- Сброс.
- Подача количества имп. CLK соответствующему адресу последнего не списанного бита.
- Подача команды WRITE.
- Подача команды WC.
- Считывание первых 8 байт и определение действительна ли карта в данном регионе, сохранение их в ОЗУ (при необходимости с раскодировкой).
- Считывание пяти байт единиц и сохранение в ОЗУ. Проверка соответствия имеющихся единиц емкости карты, закодированной в первых 8 байтах, проверка уменьшились ли единицы по сравнению с предыдущем считыванием.
- Выключение питания.
По истечению минуты, если соединение не разорвано, то действия с первого по девятое повторяется циклический.
Подключение контактной площадки карты в LPT порту.
Сразу хочу оговорится, что некоторые программы используют другие контакты LPT порта
|
Контактная площадка |
Назначение контактов |
Контакты LPT порта |
 |
|
|
Питание через импульсные диоды (анодами к порту) с 6-9 контакт LPT, также можно взять его с первого пина GamePortа (порт для джойстика) или с клавиатуры.
