Схема высоковольтного генератора на знаменитом таймере 555 —  одна из самых повторяемых. Причин много: простая конструкция, практически не нуждается в настройке, высокий КПД. Устройство может использоваться в качестве преобразователя для маломощных катушек Тесла, люстры Чижевского и в других видах озонаторов. Это демонстрационная установка, которой можно проводить ряд интересных опытов — плазменный шар, лестница Иакова и т.п.

В качестве высоковольтного трансформатора использован ТДКС со встроенным выпрямителем, схема подключения ниже.

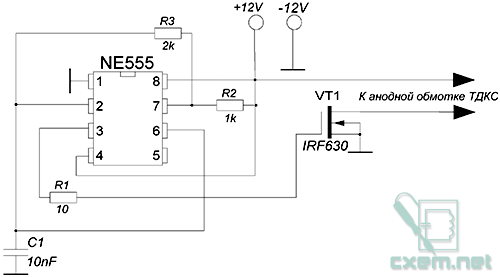

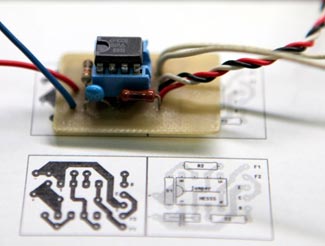

Задающая схема достаточно проста. Таймер подключен по схеме генератора импульсов, частотнозадающая цепь настроена на частоту 27кГц. Монтаж выполнен на небольшой ПП, изготовленной по методу ЛУТ.

Параметры преобразователя:
Микросхема КР1006ВИ1 (аналог NE555)
Транзистор IRF630 установлен на большой теплоотвод от процессора компьютера, дополненный кулером.
Блок питания 12B 2A
Частота 27кГц.
Мощность всей установки не более 30-35 Ватт.
Корона образуется на расстоянии 7-8 см от контактов, дуга зажигается на расстоянии 4.5см! Выходное напряжение приблизительно 60-70 кВ.

Схема получилась достаточно мощной, пока еще служит в качестве демонстрационного генератора, в будущем найду другое применение.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
	Программируемый таймер и осциллятор	NE555	1
VT1	MOSFET-транзистор	IRF630	1
С1	Конденсатор	10 нФ	1
R1	Резистор	10 Ом	1
R2	Резистор	1 кОм	1
R3	Резистор	2 кОм	1
