Этот проект был реализован еще в 2011 году. На данный момент уже давно все разобрано, но в будущем планируется возрождение проекта.

Характеристики:
Количество ступеней: 1
Энергия конленсаторов: 141Дж
Энергия снаряда: 2-3Дж
Тип коммутации: Тиристорный.
Напряжение зарядки конденсаторов: 450В
Напряжение аккумуляторов: 7.4В (2х3.7В Li-Ion)
Емкость аккумуляторов: 2.4Ач
Мощность преобразователя: 70Вт
Дополнительные опции: тактический фонарь, лазерный прицел.

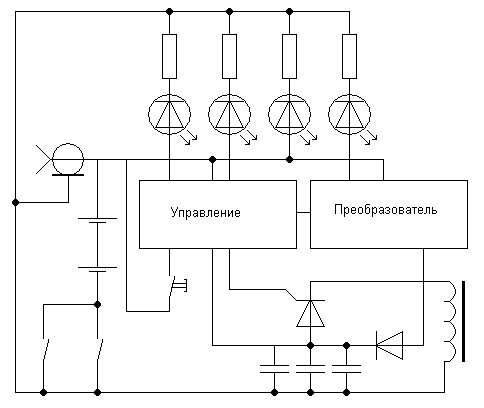

Общая схема выглядит так:

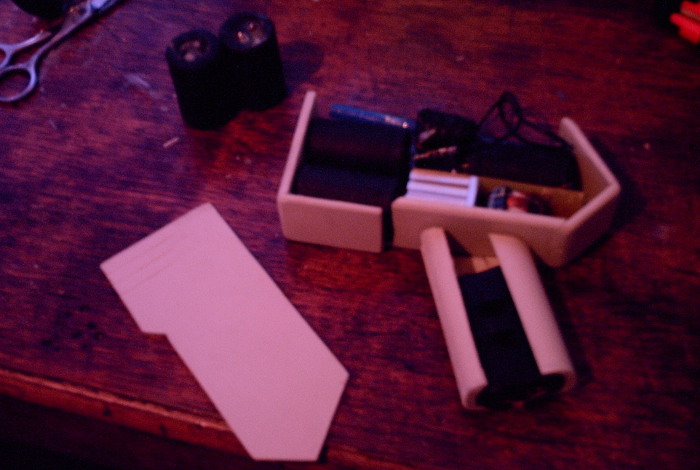

Сборка началась с подбора деталей и выбора концепции корпуса. Фото первого этапа сборки, заготовки корпуса.

Корпус был склеен из пластика при помощи циакринолата.

Крепление крышки планировалось обычными болтами. Но как оказалось, места под них не хватило, и были придуманы зацепы-защелки, такие как в различный китайских корпусах. Это позволило уменьшить количество болтов до 2х на основной крышке и одного от отсека питания.

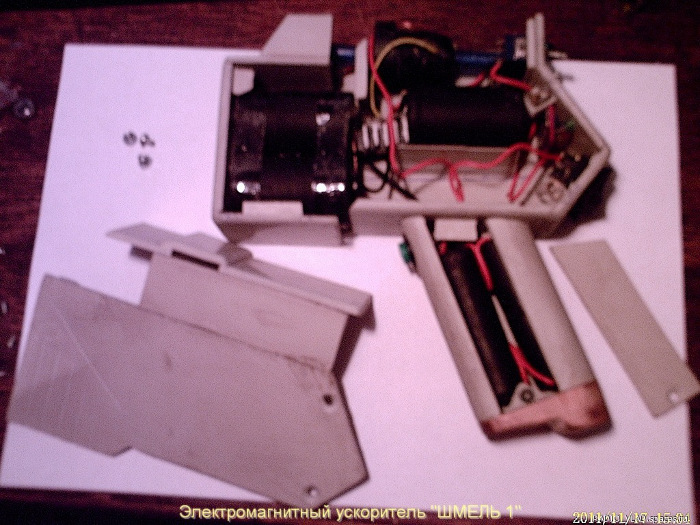

Далее были подобраны аккумуляторы и установлена силовая электроника.

На видео показан выстрел, видео было на снято на этапе до создания преобразователя и покраски.

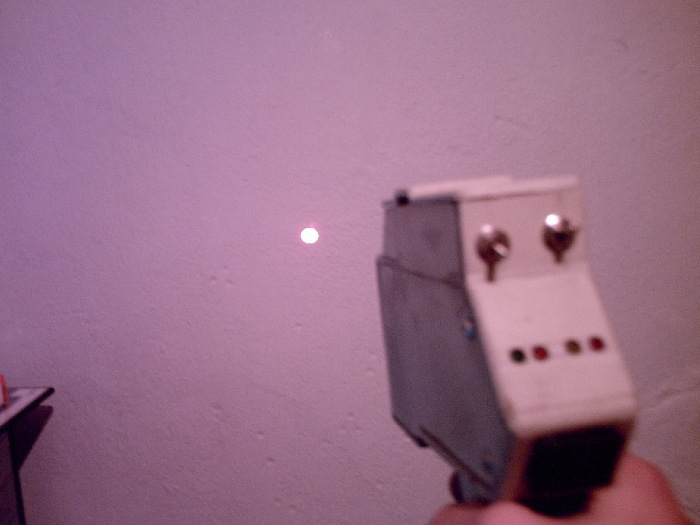

В корпус был установлен лазерный прицел и тактический фонарь из 4х ярких светодиодов. На фото ниже так-же видны тумблеры управления фонарем и прицелом, переключатель питания и панель индикации.

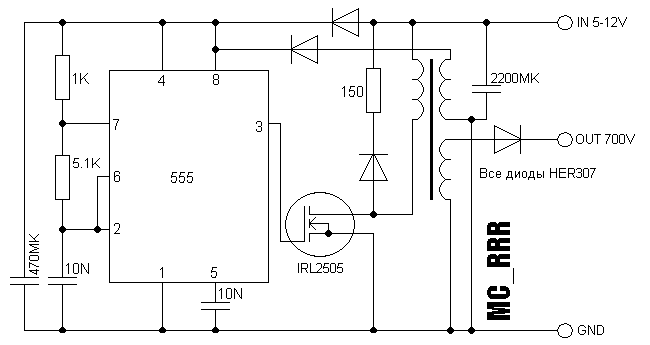

И тут началось самое сложное- проектировка и сборка преобразователя. Преобразователь должен был иметь достаточную мощность и при этом обходится напряжением питания 7.4В. Была спроектирована эта схема:

Транзистору IRL 2505 для полного открытия необходимо напряжение порядка 10В, поэтому применена такая схема. Здесь для запуска преобразователя использован верхний по схеме диод, таймер подает несколько импульсов, далее второе выходное напряжение трансформатора поступает на шину питания и этот диод закрывается, далее таймер работает от напряжения которое сам-же генерирует. Такие требования к напряжению открытия полевого транзистора необходимы ввиду того, что при полном открытии транзистор имеет сопротивление порядка 0.5-0.6 Ом и практически не греется, что особенно актуально в компактных носимых устройствах.

Преобразователь получился как и задумывалось, компактный и мощный.

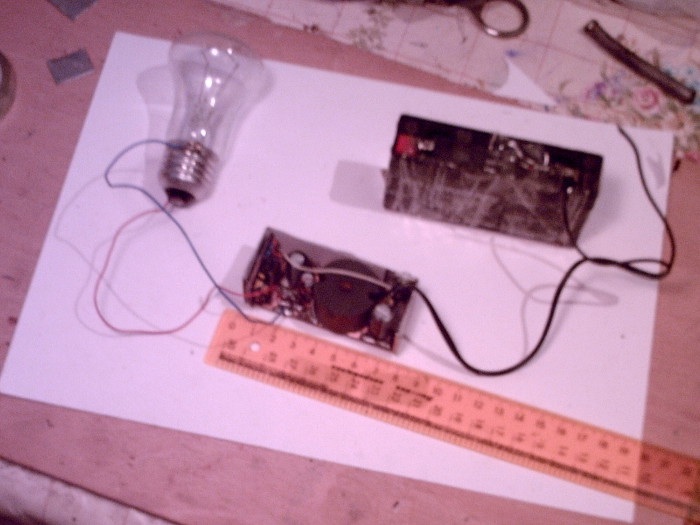

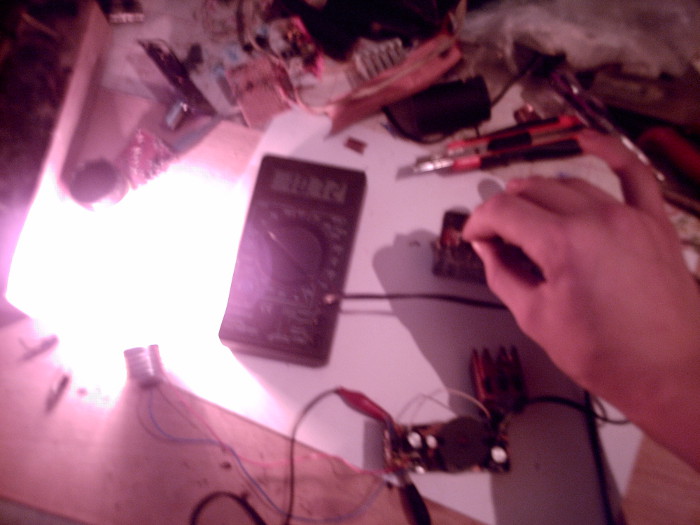

На фото преобразователь зажигает 100Вт лампу накаливания в почти полный накал питаясь от 6В 1.3Ач свинцового аккумулятора. На тестере видно напряжение на шине питания равное 10.72В, чего вполне достаточно для полного открытия транзистора.



На видео работа преобразователя на лампочку.

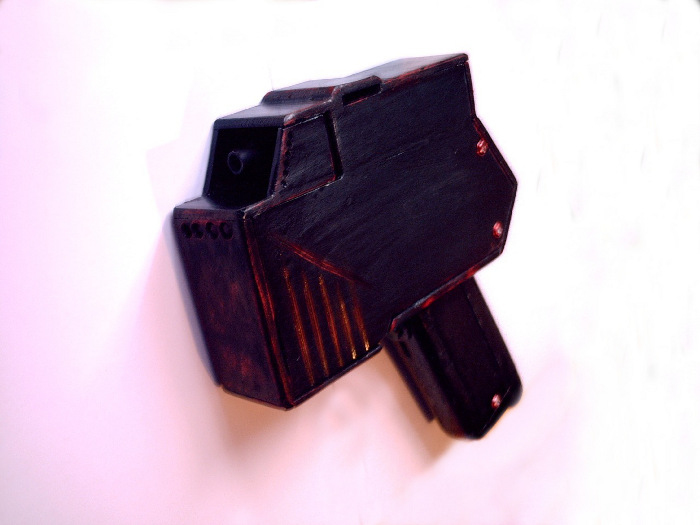

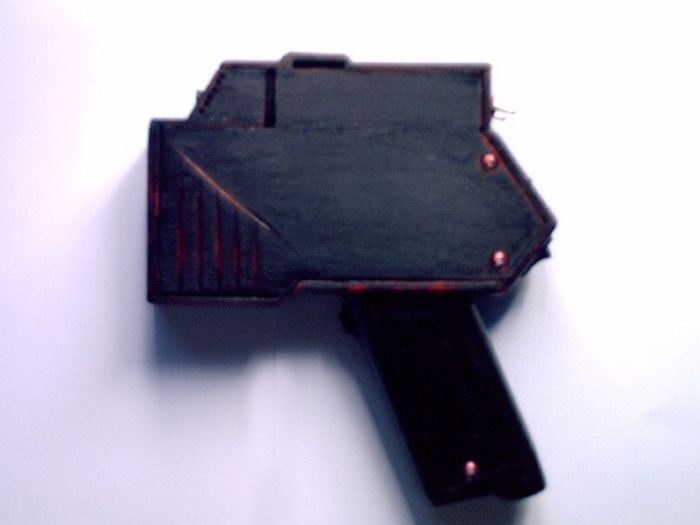

Далее следовал этап окончательной сборки, настройки и отделки. Корпус был покрашен и оснащен декоративным покрытием. Итог работ виден на фото:

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
	Программируемый таймер и осциллятор	NE555	1
	MOSFET-транзистор	IRL2505	1
	Выпрямительный диод	HER307	4
	Электролитический конденсатор	2200 мкФ	1
	Электролитический конденсатор	470 мкФ	1
	Конденсатор	10 нФ	2
	Резистор	1 кОм	1
	Резистор	5.1 кОм	1
	Резистор	150 Ом	1
