Пушка Гаусса — одна из разновидностей электромагнитного ускорителя масс.В основе работы ускорителя лежит принцип электромагнитной индукции: снаряд из ферромагнетика разгоняется мощным магнитным полем, производимым одной или несколькими катушками. Так как импульс в катушке должен быть коротким и мощным, то для создания этого импульса используют конденсаторы.
Устройство достаточно простое в сборке, для него не нужно никаких редких или дорогих деталей.

В данной статье представлена базовая схема стационарной гаусс-пушки с питанием от сети 220В 50Гц. Эту схему можно всячески модернизировать (например, установить преобразователь с большим КПД и мощностью или установить батарею из большего количества конденсаторов с большей емкостью и номинальным напряжением.) для повышения мощности ускорителя, что является ценным для начинающих радиолюбителей.

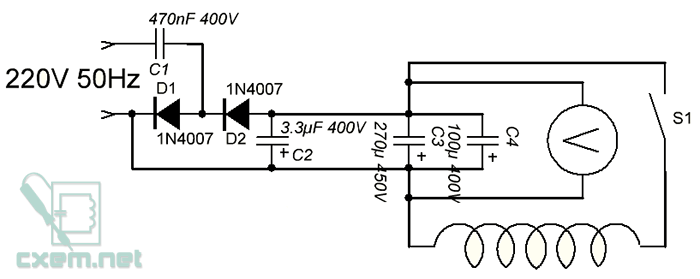

Итак, схема:

На схеме присутствуют:
1. Преобразователь 220VАС=>400VDC
Конденсатор С1 играет роль токового фильтра.
Диоды D1 и D2 — выпрямитель
Конденсатор С2 имеет небольшую емкость и за счет этого быстро заряжается до верхнего номинала и разряжается в цепь. В результате на выходе получаем 400V постоянного тока.
2. Накопительная часть.
Два конденсатора С3 и С4 накапливают энергию для выстрела.
Вольтметр служит для определения степени зарядки конденсаторов.
3. Соленоид
Создает магнитное поле, разгоняющее снаряд.

Фотографии устройства.

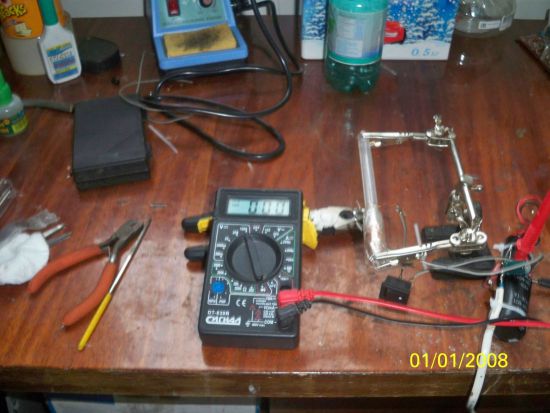

Готовая установка.

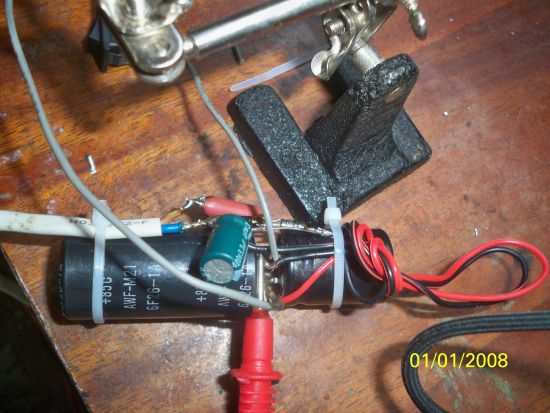

Блок конденсаторов и преобразователь.

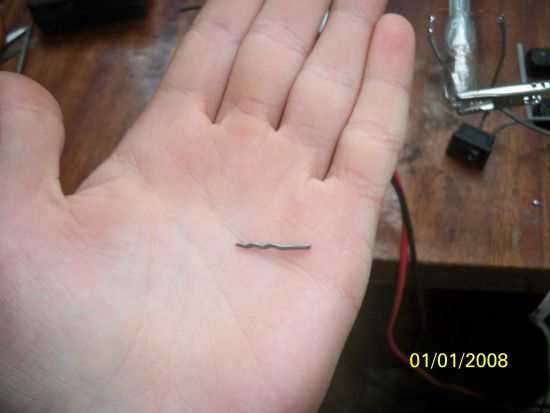

Снаряды — обрезки стальной скрепки (ничего другого не было.)

Описание работы:
После подключения в сеть вольтметр показывает напряжение на конденсаторах (в моем случае он останавливается на 400 Вольтах)
Когда конденсаторы заряжены, укладываем снаряд в ствол и жмем на кнопку.В момент нажатия конденсаторы разряжаются на катушку, но преобразователь продолжает работать и ток от него идет через соленоид в обход разрядившихся конденсаторов.
Когда кнопку «пуск» отпускают, конденсаторы снова начинают заряжаться.

Из деталей нужно всего-ничего. Диоды 1N4007 2 штуки, неполярный конденсатор с напряжением не менее 250 вольт и емкостью не более 1 мкФ, конденсатор электролитический высоковольтный. Катушку можно намотать проводом 0.8мм. (я, например, расковырял ненужный импульсный трансформатор). Все эти детали, кроме неполярного конденсатора и провода можно выдрать из лампы-экономки (у всех есть перегоревшие).

Ствол — корпус от гелевой ручки.

Пробный запуск прошел отлично. При емкости батареи конденсаторов около 73 микрофарад снаряд имеет малую пробивную способность, но летит на 4 метра при этом сталкиваясь с целью в виде коробки с очень сочным, громким хлопком. Возможно это связано с малой массой снаряда. Тем не менее «сил» у катушки хватает чтобы выбрасывать из ствола надфиль, но выстрелить им невозможно т.к. магнитное поле тормозит ту часть, которая еще проходит через катушку.

Для начинающих: первый признак того, что схема исправна, соединения деталей хорошо пропаяны и катушка намотана верно — при выстреле нет никаких искр.
Кроме того для коммутации катушки необходимо применять тиристор, но я нарушил святое правило гауссостроителей и поставил обычную кнопку по типу такой, которая стоит на БП компьютера.

И еще напоследок: у схемы есть очень неприятный недостаток: конструкция преобразователя такова, что при вытаскивании его из розетки ,он остается заряженным и вилка может больно ударить током. Думаю от этого недостатка можно избавиться, если поставить параллельно входному конденсатору резистор.

Напоминаю, что данную схему можно дополнительно улучшать, что является очень ценным для начинающих радиолюбителей.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
VD1, VD2	Выпрямительный диод	1N4007	2
С1	Конденсатор	470нФ 400В	1
С2	Электролитический конденсатор	3.3мкФ 400В	1	Можно на большее напряжение
С3, С4	Электролитический конденсатор	От 100 мкФ 400В	1	Чем больше тем лучше
L1	Катушка индуктивности		1	100-150в-в проводом 0.8мм
S1	Кнопка		1
