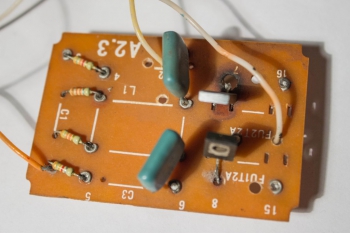

Некоторое время назад у меня появилось желание сделать катушку Теслы, но кроме катушки зажигания ничего высоковольтного под рукой не было (получится ли ее использовать для этой цели или нет, прошу ответить спецов в комментариях). Встал вопрос как ее запустить? Из найденного в сети была только схема на асимметричном мультивибраторе, но подходящих деталей у меня не оказалось, а до ближайшего радиорынка 70 км. Пришлось ваять схему чем Бог послал. Вся конструкция собрана на деталях от старого Ч/Б телевизора и ЭЛТ монитора. В схеме мультивибратора используются два КТ961В, два резистора на 3,3кОм и два на 33 кОм, конденсаторы на 220нФ. Воткнул все это в плату найденную в телевизоре, без всякого травления и т.п. сложных заморочек. Сточил старые дорожки, повтыкал и спаял детали медными проволочками.

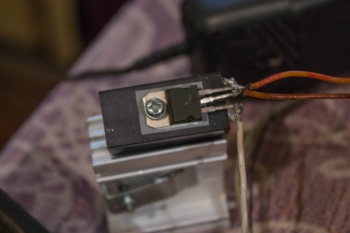

Мультивибратор управляет транзистором TIP122, добытым из монитора, который, работая в режиме ключа, подает ток на катушку. Транзистор довольно сильно греется даже при питании от 5 вольт, так что необходим большой радиатор и принудительное охлаждение.

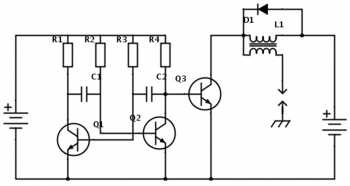

Для защиты от самоиндукции к контактам катушки поставил диод 5TUZ47. С подключением диода возник вопрос, как его правильно ставить? В интернете нашел схему подключения диода к реле, по той схеме диод стоял наоборот, но у меня ничего не стало работать, воткнул как сейчас на схеме, все работает на ура.

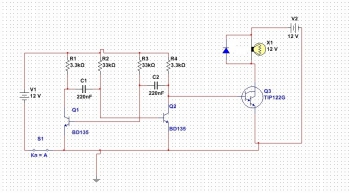

Схема рассчитывалась в Мультисим 12 с импортными аналогами BD135, под работу от 12 вольт от АКБ. Вместо катушки за ее отсутствием в проге, использовал лампочку с аналогичными характеристиками.

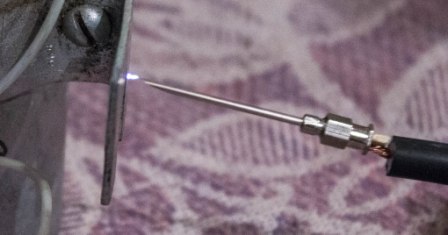

На практике аккумулятора не оказалось, использовал БП от компа на 200Вт. От питания в 12 вольт разряд раза в два слабее, чем при питании от 5 вольт (и ключ и мультивибратор от 5В). Так же конструкция работает от двух пальчиковых батареек, разряд становится немного короче и в цвете прибавляется синего оттенка. Теперь о частоте работы. При подключении на ключ 5В, а на М/В 12 вольт, частота значительно увеличивается и разряд начинает пищать. Изначально в схеме мультивибратора был подстроечный резистор 47кОм для управления частотой (просто для эксперимента) По результатам моделирования в мультисиме частота мультивибратора была от 40 до 120 Гц. На практике, думаю, примерно так и было, на минимальной частоте было заметно мерцание светодиода, при увеличении частоты мерцание переходило в постоянное свечение, когда брался за выводы,была ощутимая пульсация по пальцам и пальцы немного немели. После удаления подстроечного резистора частота (при моделировании) стала около 500Гц с небольшими скачками в обе стороны. На практике, судя по ровному звуку, скачки не сильно отражаются на работе. С вывода катушки получается разряд длинной в 5-6мм белого с голубым оттенком цвета.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
Q1, Q2	Биполярный транзистор	КТ961В	2
Q3	Биполярный транзистор	TIP122	1
D1	Диод	5TUZ47	1
R1, R4	Резисторы	3.3 кОм	2
R2, R3	Резисторы	33 кОм	2
С1,С2	Конденсаторы	220 нФ	2
L1	Катушка зажигания	027.3705	1	От бесконтактного зажигания
