Давно хотел собрать небольшую катушку Тесла или качер Бровина, чтобы делать различные опыты. Простой качер меня не воодушевлял, ибо дуги с него были мизерные. Родилась идея заменить биполярный транзистор, полевиком.

Ток потребления конструкции от 1 до 2-3 ампер в зависимости от напряжения питания. Напряжение питания 100-250 вольт, если использовать соответствующий полевой транзистор  то напряжение можно поднять.

Для новичков сразу скажу стриммеры можно выжать максимум 20 сантиметров. (тут в статье стриммеры 12-17 сантиметров).

Принцип работы основан на генерации высокочастотных импульсов полевиком.

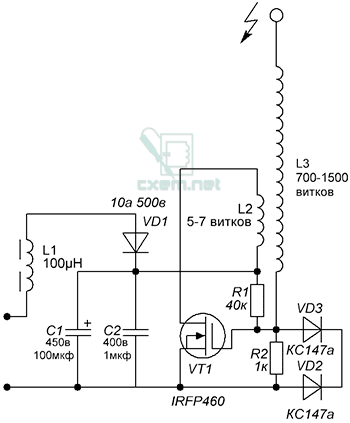

Заменить элементы в схеме можно абсолютно все, но это повлияет на работу устройства.

Настройка устройству не нужна если все собрано правильно, но если не заработало то ищем косяк в схеме. Если не заработало и все собранно правильно то меняем выводы вторички местами, должно помочь. Для того чтобы разогнать схемку и сделать стриммеры больше, делаем колебательный контур в цепь катушки L2. Подобрав конденсатор дуги будут громкими и длинными. Резисторы смещения подбираем от 10-60 килоом, мощность не имеет значения. Катушка L1 это дроссель от лдс, его также надо подбирать, также подойдет и первичка от трансформатора.

Стоимость девайса составила 560 рублей, если абсолютно все детали покупать.

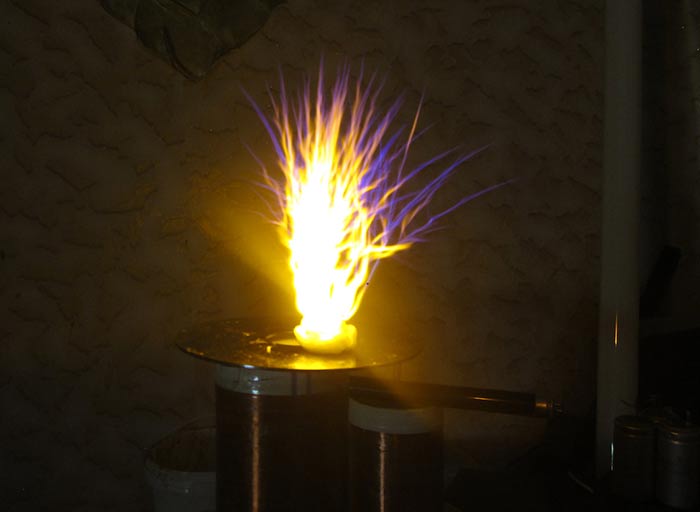

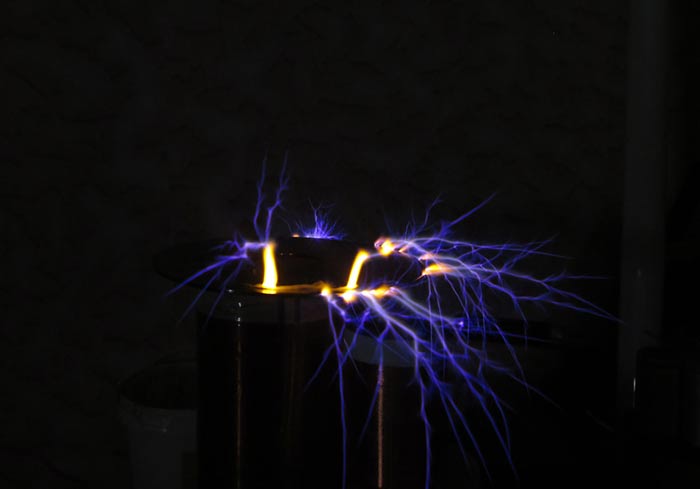

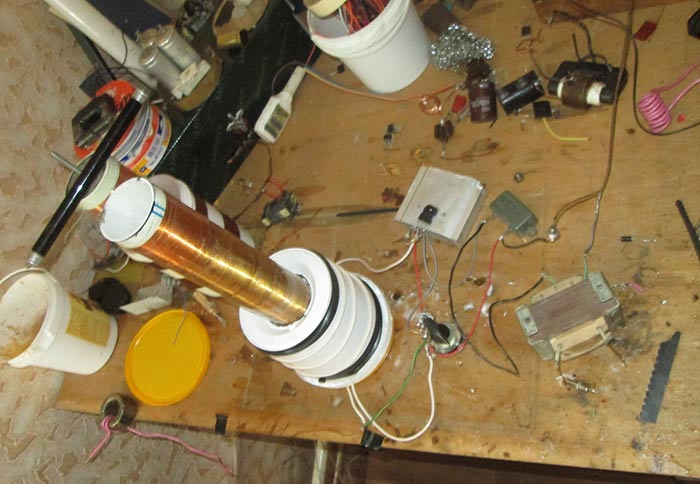

Ну и конечно фото.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
VT1	MOSFET-транзистор	IRFP460	1
VD1	Диод	КД202Б	1
VD2, VD3	Стабилитрон	КС147А	2
C1	Электролитический конденсатор	100мкФ 450В	1
C2	Конденсатор	1мкФ 400В	1
R1	Резистор	40 кОм	1
R2	Резистор	1 кОм	1
