Краткое описание и предназначение устройства.

Качер Бровина — это генератор электромагнитных колебаний. Мною была собрана и проверена схема мощного качера на 4-х транзисторах. Предназначается устройство для разных целей. Например: передача энергии по одному проводу и по воздуху, зажжение газовых ламп в руках и многое другое.

Основные технические характеристики.

При питании 20 вольт мощность составляет 100-120 ватт.
Предел напряжения 50 вольт (не рекомендую превышать 35 вольт).

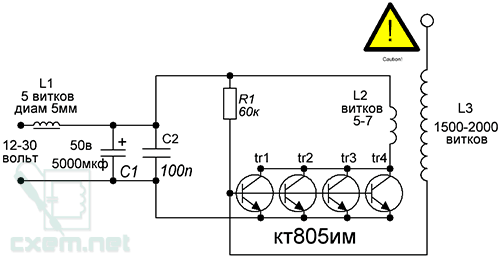

Принципиальная схема.

Используемые радиоэлементы в схеме. Взаимозаменяемость.

Конденсатор использовать с высшим напряжением отличным от питаемого. Номинал резистора можно отклонять на 20%. Транзисторы можно использовать любые мощные NPN структуры. Дроссель можно исключить если питать от аккумулятора. Провод в катушке L3 использовать с диаметром не больше 0.2мм. Катушка L2 мотается проводом 3-5мм.

Настройка устройства.

Настройка устройства сводится к тому что, нужно экспериментировать с длинной и диаметром катушки L2.

Фото девайса.

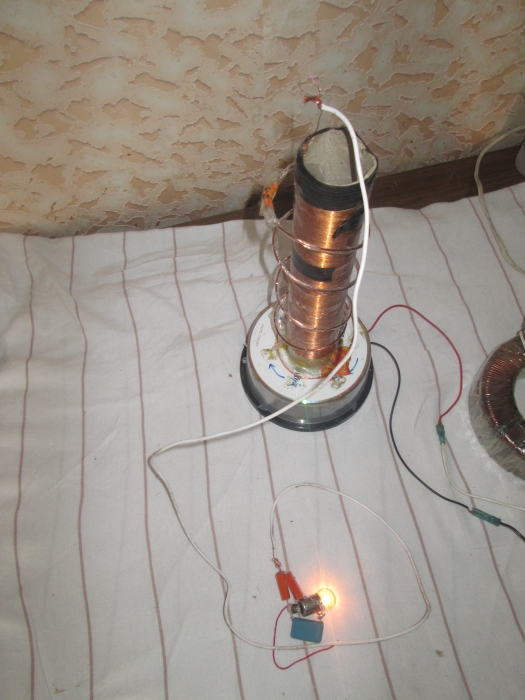

Передача энергии по одному проводу.

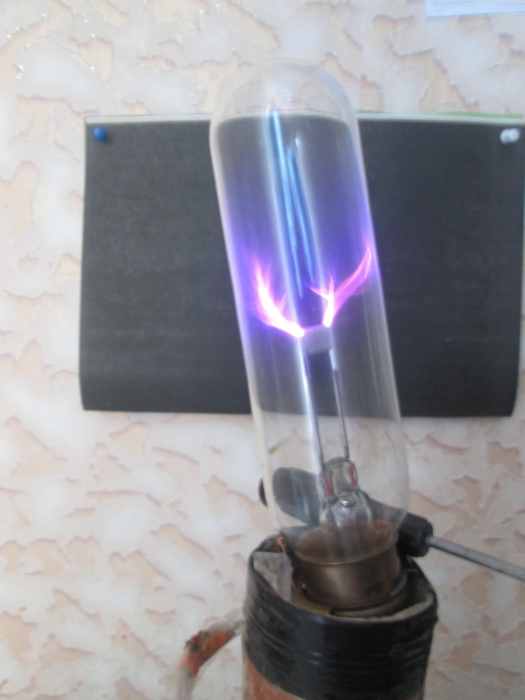

Разряд в лампе накаливания.

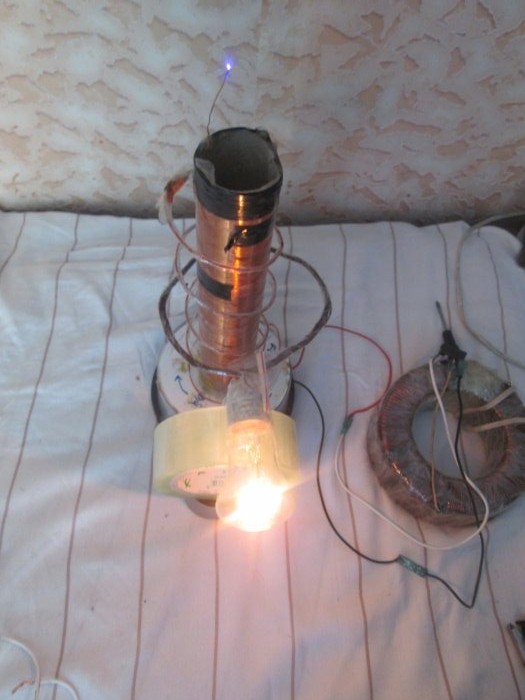

Зажжение 150-ти ватной лампочки методом индукции.

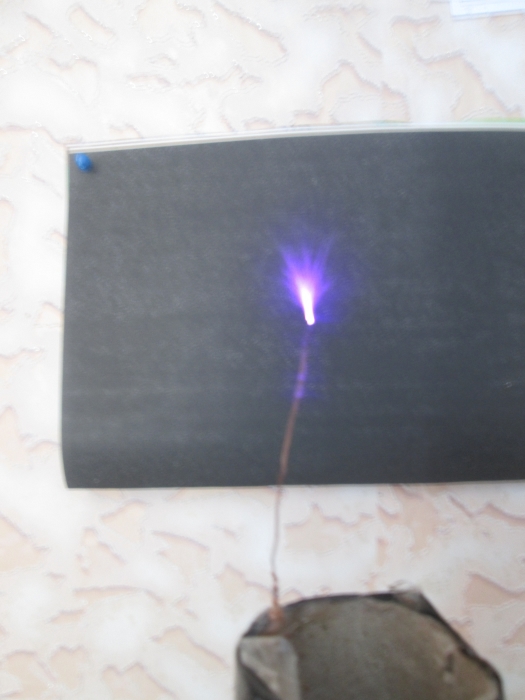

Разряд в воздухе. (достигает 4-5 см при питании 20 вольт)

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
tr1-tr4	Биполярный транзистор	КТ805АМ	1	Любые мощные NPN
R1	Резистор	60 кОм	1
C1	Электролитический конденсатор	5000мкФ 50В	1
C2	Конденсатор	100 нФ	1
