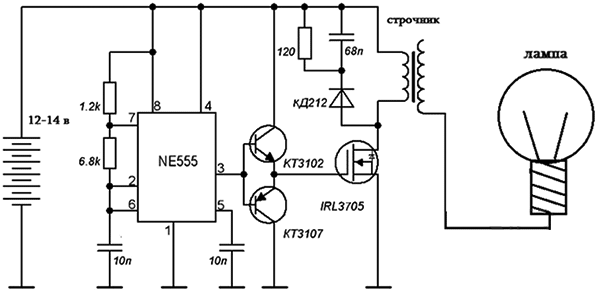

На таймере 555 серии есть море интересных и простых радиолюбительских конструкций. Одной из таких конструкций является обратноходовый или однотактный преобразователь напряжения. Конструкция самого преобразователя достаточно проста и надежна в работе. Внутри микросхемы нет дополнительного усилителя по напряжению, поэтому выходной сигнал микросхемы нужно дополнительно усилить.
В качестве усилительного каскада использована комплементарная пара отечественных маломощных транзисторов серии КТ3102 и КТ3107, хотя можно и использовать более мощные пары, например КТ814 и КТ815, КТ816 и КТ817. Без усилителя, напряжения на выходе микросхемы может быть недостаточным для срабатывания полевого транзистора.
На конденсаторе 68нФ и резисторе 120 Ом собран фильтр для гашения обратного напряжения. Без фильтра может из строя выйти мосфет.
Резистор фильтра желательно использовать с мощностью 1-2 Ватт, его номинал можно отклонить в ту или иную сторону на 10%, на работу устройства это не повлияет.
Диод КД212 можно заменить на импортный быстродействующий диод серии UF4007.
В схеме можно использовать полевой транзистор IRF3205 илиIRL3705, заранее укрепленный на теплоотвод. В ходе работы резистор 120 Ом и полевой транзистор должны греться, это вполне нормально.
В качестве трансформатора использован строчник — трансформатор от строчной развертки отечественного телевизора, трансформатор буквально любой. Вторичная обмотка заводская, а первичную придется мотать самим — 5 витков провода с диаметром 1.5-2мм, для удобства обмотка намотана двумя жилами многожильного провода в силиконовой изоляции.

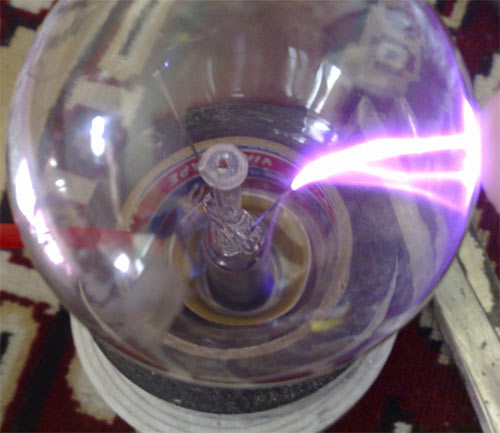

В качестве шара использована обыкновенная лампа накаливания (мощность не важна), лампы можно использовать как рабочие, так и вышедшие из строя.
Внимание! Не советуется долго играть с плазменным шаром, иногда температура дуги расплавляет стеклянную оболочку лампы, тогда вы рискуете получить удар тока в 2-4 киловольт и с нешуточной силой тока в 90 мА! Это может привести к очень серьезным последствиям. Ни в коем случае не дотрагивайтесь концов вторичной обмотки строчника, это смертельно опасно!
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| Программируемый таймер и осциллятор | NE555 | 1 | ||||
| Биполярный транзистор | КТ3102 | 1 | КТ814, КТ816 | |||
| Биполярный транзистор | КТ3107А | 1 | КТ815, КТ817 | |||
| MOSFET-транзистор | IRL3705N | 1 | ||||
| Диод | КД212А | 1 | UF4007 | |||
| Конденсатор | 10 нФ | 2 | ||||
| Конденсатор | 68 нФ | 1 | ||||
| Резистор | 1.2 кОм | 1 | ||||
| Резистор | 6.8 кОм | 2 | ||||
| Резистор | 120 Ом | 1 | ||||
| Строчный трансформатор | 1 | Первичная обмотка 5 витков провода диаметром 1.5-2 мм | ||||
| Лампа накаливания | 1 | |||||
| Блок питания постоянного тока | 12-14 В | 1 | ||||
