Электронные трансформаторы быстро завоевали свое место на рынке. Сейчас они активно применяются не только по прямому назначению. В этой статье будут рассмотрены наиболее интересные способы применения электронных трансформаторов.
Электронный трансформатор можно использовать для реализации самых разных радиолюбительских конструкций. Он может служить мощным источником питания, схему которого мы рассмотрели в этой статье.

Итак, первая конструкция с применением электронного трансформатора — высоковольтный генератор. По сути, мы имитируем строчную развертку телевизора, за исключением задающей части. Строчный трансформатор и умножитель напряжения были взяты от отечественного телевизора.

ВНИМАНИЕ ОПАСНО!
К строчному трансформатору подключен умножитель, на выходе которого опасное напряжение, поэтому нужно соблюдать предельную осторожность, разрядить умножитель во время монтажных работ, использовать резиновые перчатки, не дотрагиваться высоковольтным выводам умножителя. Если не соблюдать все правила безопасности, то последствия могут быть трагическими, поскольку есть опасность поражения высоким напряжением (на выходе УН образуется постоянное напряжение 27-30кВ, мощность преобразователя в разы выше, чем заводская схема генератора в строчной развертке, поэтому напряжение опасно для жизни).

Вторая опасность заключается в том, что высокое напряжение такого номинала заряжает окружающий воздух, следовательно, делайте все опыты вдали от электронных устройств, желательно на пластмассовой поверхности.

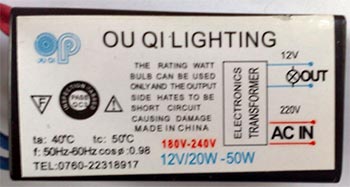

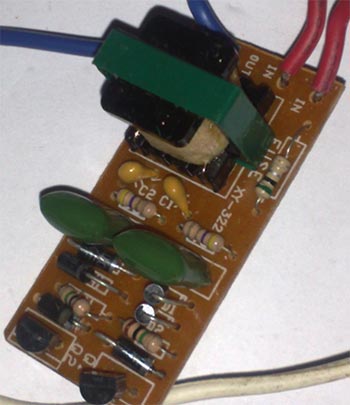

В качестве подопытного блока был взят трансформатор Tashibra с мощностью 20 ватт. На плате трансформатора ничего не переделано.

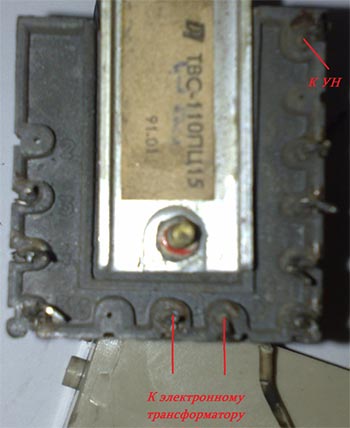

Переделывать сточный трансформатор тоже не нужно, выходная обмотка электронного трансформатора напрямую подключают к строчному трансформатору. Общая схема подключения показана ниже

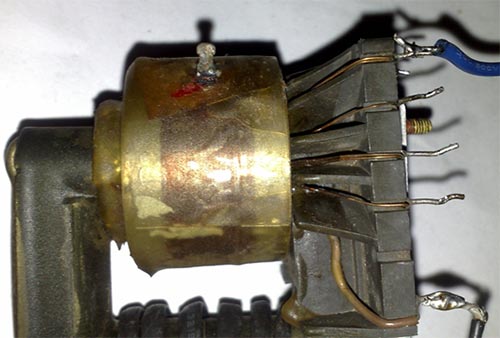

Второй высоковольтный вывод находится на катушке.

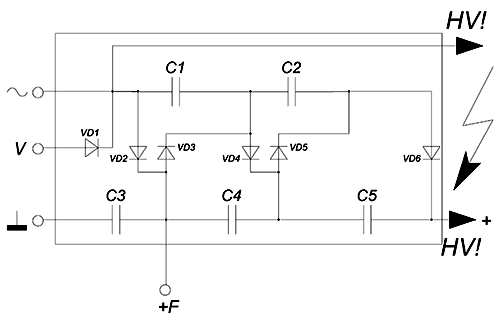

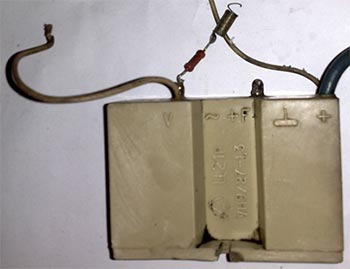

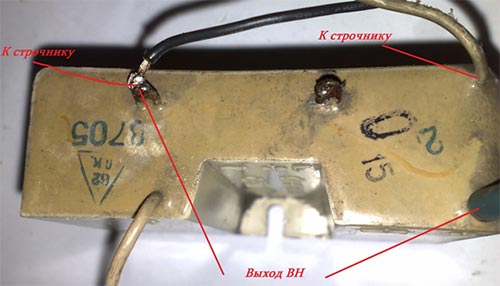

Умножитель напряжения — УН9/27-1 3, ниже приведена внутренняя схема этого умножителя.

Прежде, чем подключить устройство, проверьте еще раз монтаж всей схемы и соблюдения правил безопасности. Расставьте высоковольтные выводы умножителя так, чтобы расстояние пробоя было для начала 0,5см, затем постепенно можно увеличивать этот зазор.

Таким образом мы получаем простейший высоковольтный генератор, который в дальнейшем может пригодится для многих зрелищных опытов.

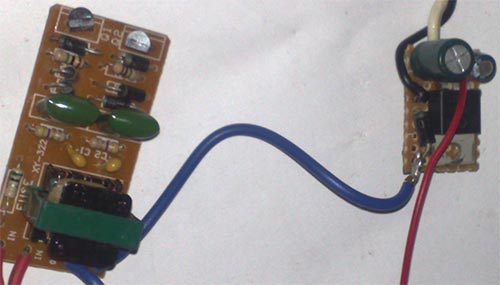

Вторая конструкция — зарядное устройство для мобильного телефона на основе ЭТ.

За основу взят тот же электронный трансформатор. Заводские зарядные устройства для мобильных телефонов стоят порядка 3-4$, оригинальные до 20. Такой способ позволит быстро переделать ЭТ под зарядное устройство для любого мобильника.

Переделка совсем незначительная, с ней справиться любой.

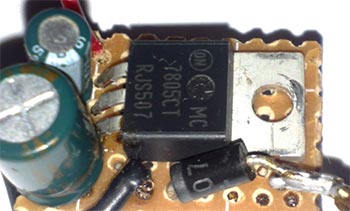

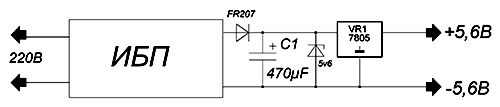

Для начала нужно выпрямить напряжение с трансформатора. Для этой цели можно использовать любые импульсные диоды FR107/207, HER208, UF4007, КД213 и любые другие с током 1 А и выше. Стабилитрон на 5,6 вольт, стабилизатор напряжения на 5 вольт (7805), сглаживающий конденсатор (220-1000мкФ) и штекер под свой телефон.

Выходной ток такого зарядного устройства 1А, стоит значительно дешевле заводского зарядника, но обладает неплохими характеристиками (по сравнению с китайскими зарядными устройствами, этот имеет массу достоинств — стабильное напряжение на выходе, большой выходной ток)
