Всегда хотел собрать такую же катушку Тесла, как и показывают на многих видео роликах, но к сожалению не было подходящего медного провода и некоторых радиодеталей. И вот на основе других собранных аналогов трансформаторов Тесла, собрал свой вариант, который на много проще в сборке, экономичнее, но такого же действия…

Итак, трансформатор Tr1 — понижающий, (ТС-180-2), который я взял со старого лампового телевизора. Трансформатор Tr2 — катушка зажигания(любая).Трансформатор Tr3 — также катушка зажигания(любая). Конденсатор на 6.3 кВ, 2200пФ. Их я взял 3 штуки, соединив так, что они стали, как один конденсатор на 18.9 кВ, 6600пФ.

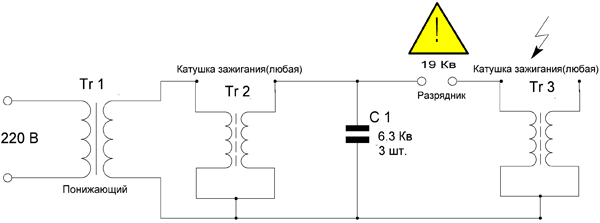

Ну вот и всё соединяем все детали так, как показано на схеме и всё готово. С этим трансформатором можно проделать многие опыты, например: Лестница Иакова, люминесцентная лампа загорающаяся в руках, ионный двигатель, «водный мостик» и многое другое…

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
C1	Конденсатор	2200пФ 6.3кВ	3
TR1	Трансформатор	ТС-180-2	1
TR2, TR3	Трансформатор	Катушка зажигания (любая)	2
