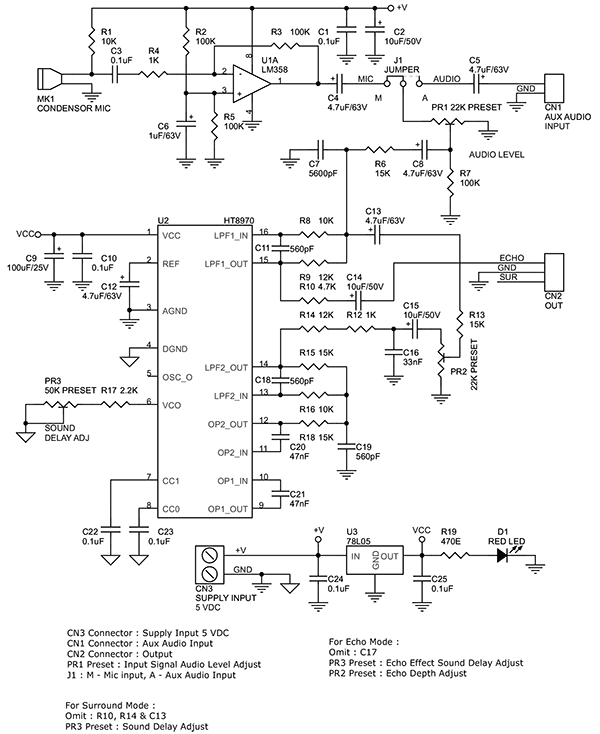

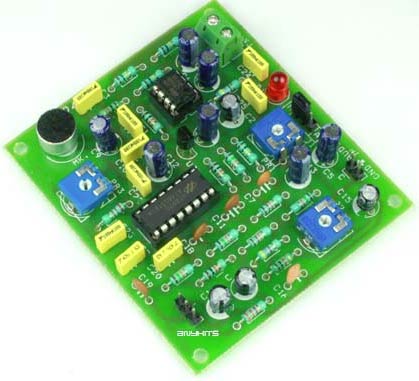

Данный проект представляет собой простой эффект «эхо» с встроенным усилителем и микрофоном. Данное устройство может быть использован для электронных игрушек, в гитарных примочках, караоке и т.п. В основе проекта лежит микросхема HT8970 компании Holteks.
Микросхема HT8970 представляет собой echo/surround аудио процессор. Микросхема содержит встроенный предусилитель, генератор управляемый напряжением, 20 кБайт памяти SRAM, АЦП и ЦАП
Особенности проекта:
- напряжение питания: 5 Вольт
- 2 режима — эхо или surround
- регулируемый выходной уровень сигнала
- регулировка задержки
- встроенный светодиод индикации питания

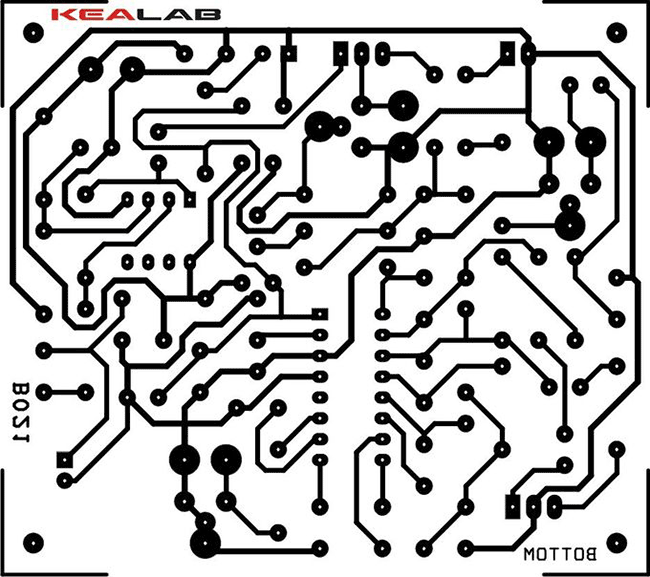

- размеры платы 79х70 мм
Даташит HT8970

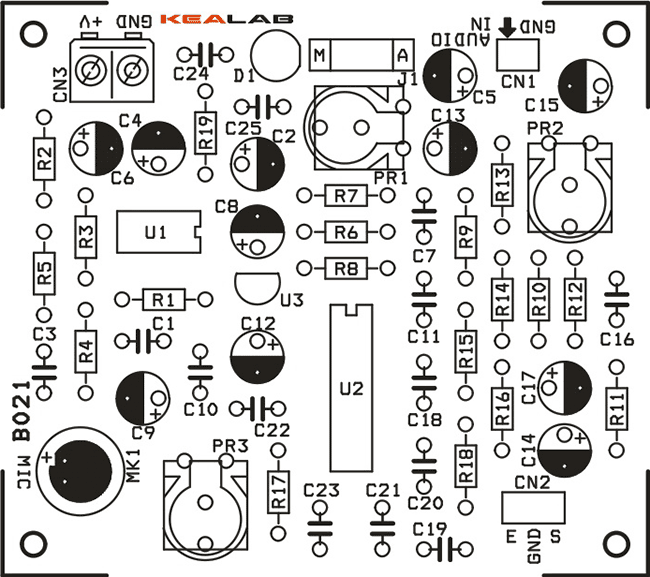

Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| U1 | Операционный усилитель | LM358 | 1 | |||
| U2 | Линейный регулятор | LM78L05 | 1 | |||
| U3 | Аудио-процессор | HT8970 | 1 | |||
| C1, C3, C10, C22-C25 | Конденсатор | 0.1 мкФ | 7 | |||
| C2, C14, C15, C17 | Электролитический конденсатор | 10 мкФ 50В | 4 | |||
| C4, C5, C8, C12, C13 | Электролитический конденсатор | 4.7 мкФ 63В | 5 | |||
| C6 | Электролитический конденсатор | 1 мкФ 63В | 1 | |||
| C7 | Конденсатор | 5600 пФ | 1 | |||
| C9 | Электролитический конденсатор | 100 мкФ 25В | 1 | |||
| C11, C18, C19 | Конденсатор | 560 пФ | 3 | |||
| C16 | Конденсатор | 33 нФ | 1 | |||
| C20, C21 | Конденсатор | 47 нФ | 2 | |||
| PR1, PR2 | Подстроечный резистор | 22 кОм | 2 | |||
| PR3 | Подстроечный резистор | 47/50 кОм | 1 | |||
| R1, R8, R16 | Резистор | 10 кОм | 3 | |||
| R2, R3, R5, R7 | Резистор | 100 кОм | 4 | |||
| R4, R12 | Резистор | 1 кОм | 2 | |||
| R6, R13, R15, R18 | Резистор | 15 кОм | 4 | |||
| R9, R14 | Резистор | 12 кОм | 2 | |||
| R10 | Резистор | 4.7 кОм | 1 | |||
| R11 | Резистор | 3.3 кОм | 1 | |||
| R17 | Резистор | 2.2 кОм | 1 | |||
| R19 | Резистор | 470 Ом | 1 | |||
| D1 | Светодиод | Красный | 1 | |||
| MK1 | Микрофон | Электретный | 1 | |||
