Сейчас в мире существует огромное количество гитарных примочек, созданных для формирования нужного звука электрогитары. Среди них находятся тысячи различных фузов, дилеев, овердрайвов, дисторшенов и т.д. Можно покупать гитарные педали в магазинах – но более правильный путь с точки зрения радиолюбительства – собрать самому, учитывая, что их схемы очень часто просты и не требуют дорогих специфичных компонентов. В этой статье речь пойдёт про сборку Hyperion Fuzz – «фузз, выдающий мощную, но при этом читаемую стену звука». Имеет две ручки, Intensity – уровень гейна, Volume – уровень громкости.

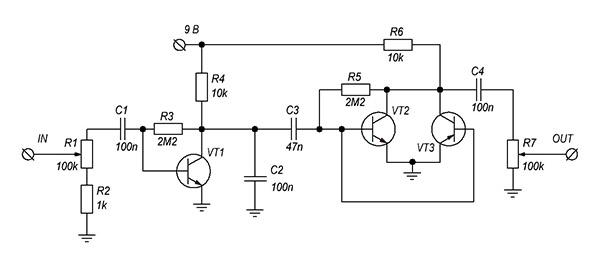

Схема содержит в себе лишь горстку компонентов и основывается на 3-х транзисторах, VT1 и VT2 структуры NPN, VT3 – PNP. Сюда подойдут практически любые маломощные транзисторы с коэффициентом усиления более 200. Стоит заметить, что чем больше коэффициент усиления – тем более злым и хайгейновым будет звук. В качестве VT1, VT2 ставится MPSA18, VT3 – 2N2907A. Также подойдут BC547, КТ3102, 2N3904 (VT1, VT2), BC557, КТ3107 (VT3).

Входной сигнал поступает на средний вывод R1 – потенциометр Intensity, а снимается со среднего вывода потенциометра R7 – Volume. При этом потенциометр Intensity дублирует работу ручки громкости гитары, а значит, уровень гейна можно менять, вращая ручку громкости непосредственно на самой гитаре.

Номиналы разделительных конденсаторов (С1=100 n, C3=47n, C4=100 n) можно варьировать, тем самым добиваясь нужного звука. Чем больше номиналы этих конденсаторов – тем больше низких частот будет в обработанном сигнале.

Сборка платы

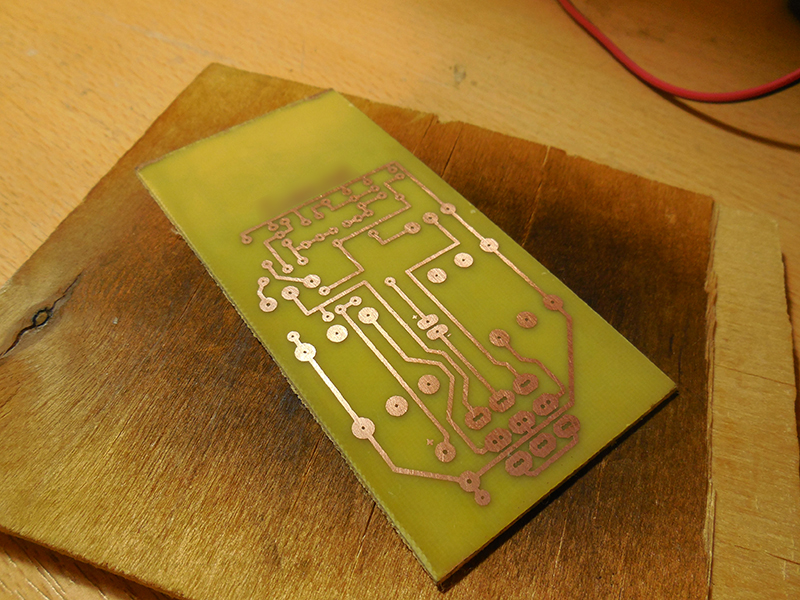

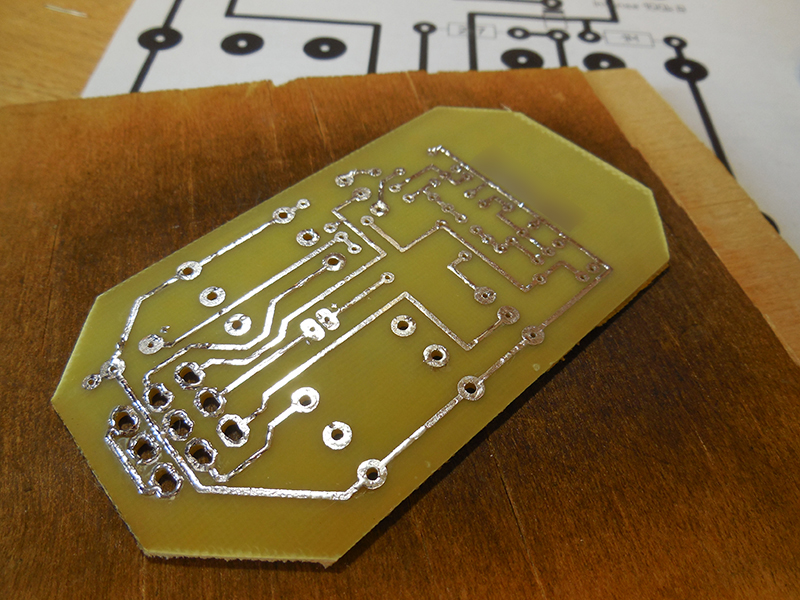

Плата изготавливается стандартным методом ЛУТ на кусочке текстолита 50х100 мм. Она разведена таким образом, что кнопка байпаса и разъёмы устанавливаются на саму плату.

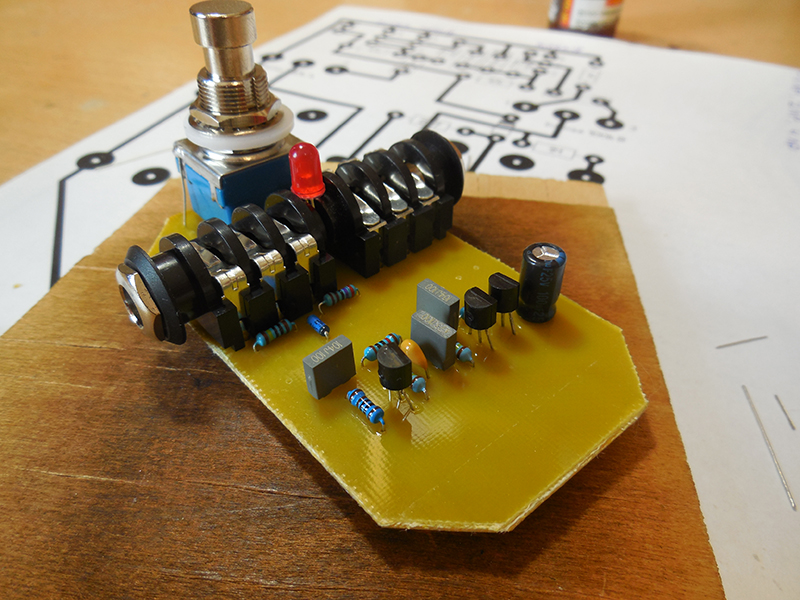

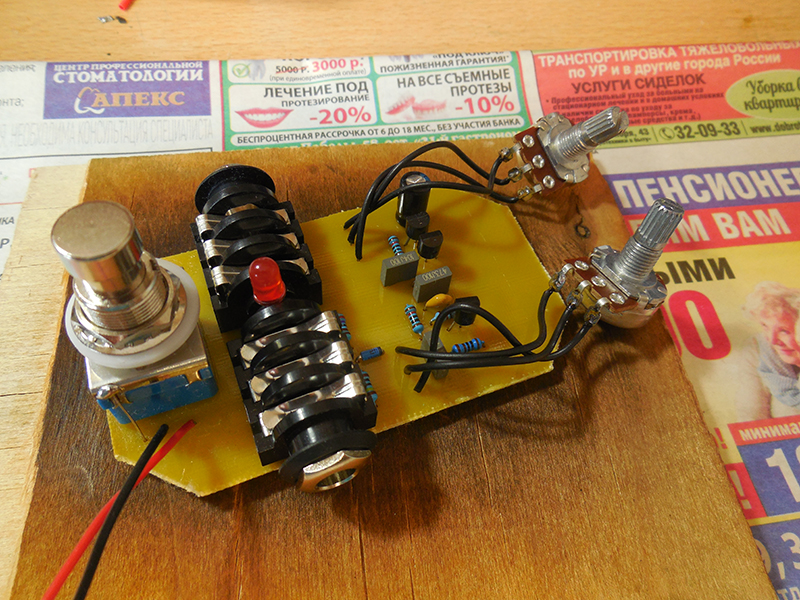

После этого время запаивать детали – сперва небольшие, и в самом конце разъёмы, кнопка и потенциометры на проводах. При этом нужно учитывать, что от того, какой стороной будут впаяны потенциометры, будет зависеть направление их работы. Правильный вариант, увеличение параметра по часовой, уменьшение – против часовой. В дальнейшем плата будет устанавливаться в металлический корпус, который будет служить экраном, поэтому его нужно соединить с минусом схемы. Для этого к металлический части кнопки подпаивается вертикальная перемычка с платы, после установки в корпус кнопка будет жёстко контактировать с корпусом.

Кнопка имеет три группы контактов – для коммутации входа, выхода и индикации на светодиоде. Таким образом, в одном положении кнопки сигнал проходит напрямую со входного гнезда на выходное (светодиод погашен), а в другом сигнал поступает на вход схемы и снимается с её выхода (светодиод горит), педаль работает.

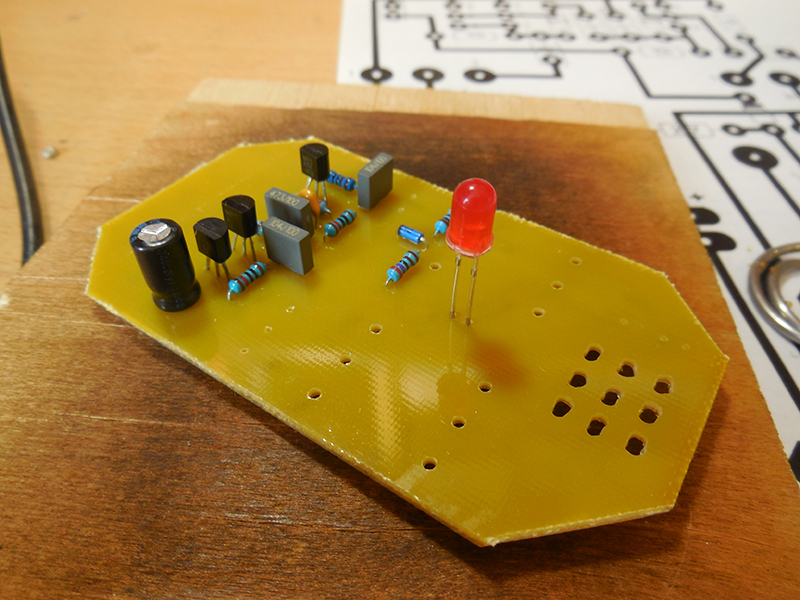

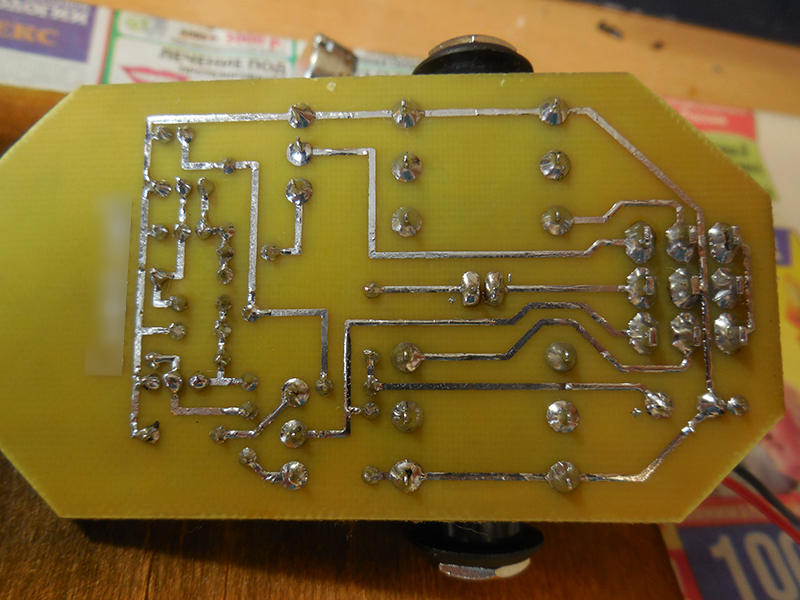

Ниже представлены несколько фотографий процесса сборки.

К готовой плате уже можно подключать питание и проверять в работе. При обязательно будет присутствовать фон, т.к. плата не защищена от наводок экраном.

Монтаж в корпус

Для гитарных педалей идеально подходят прямоугольные силуминовые корпуса, например, Gainta G0124, который я и использую. Они достаточно прочные, вместе с тем лёгкие, и хорошо поддаются обработке.

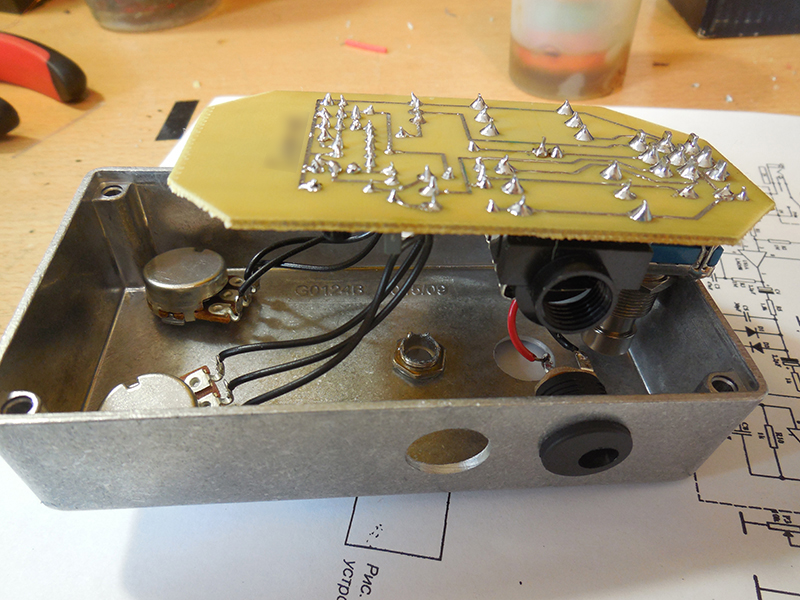

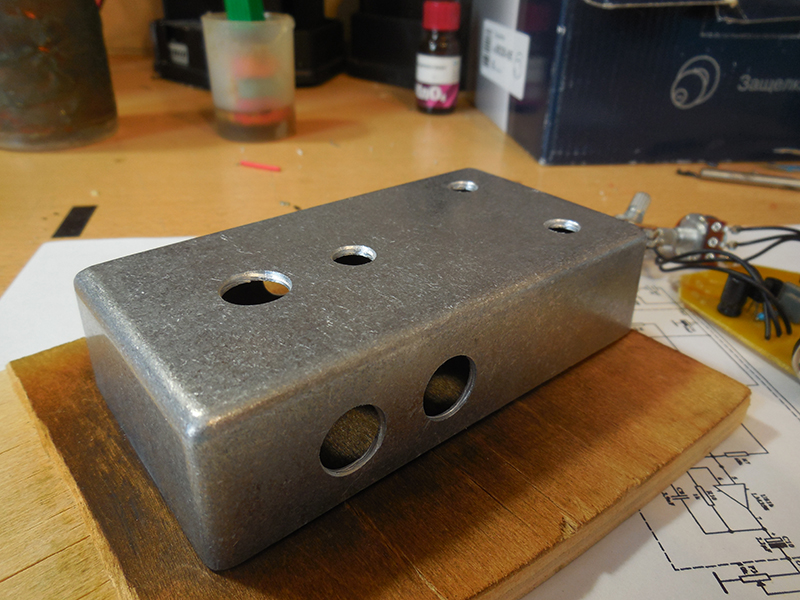

Отверстия на самом корпусе нужно разметить таким образом, чтобы они точно совпали с расположением гнёзд и кнопки на печатной плате, в этом случае плата встанет в корпус идеально и точно по центру. Также необходимы отверстия под гнездо питания, потенциометры, светодиод.

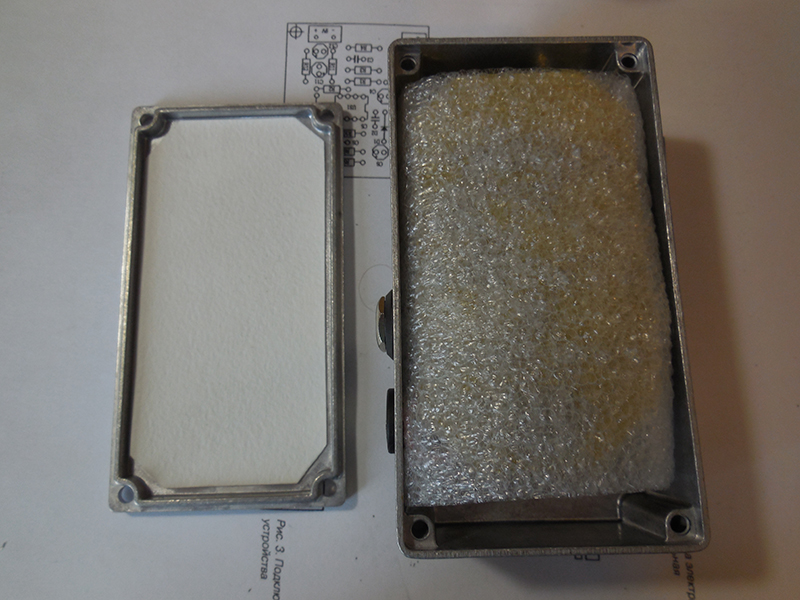

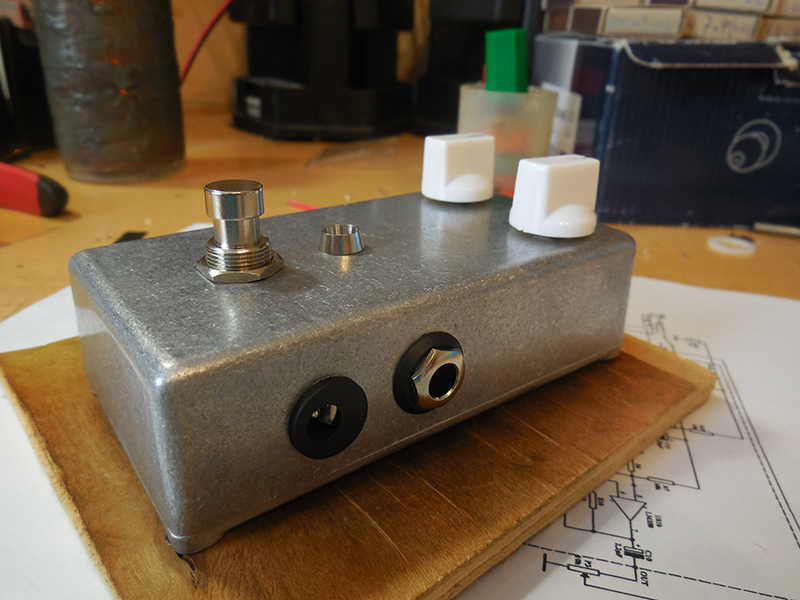

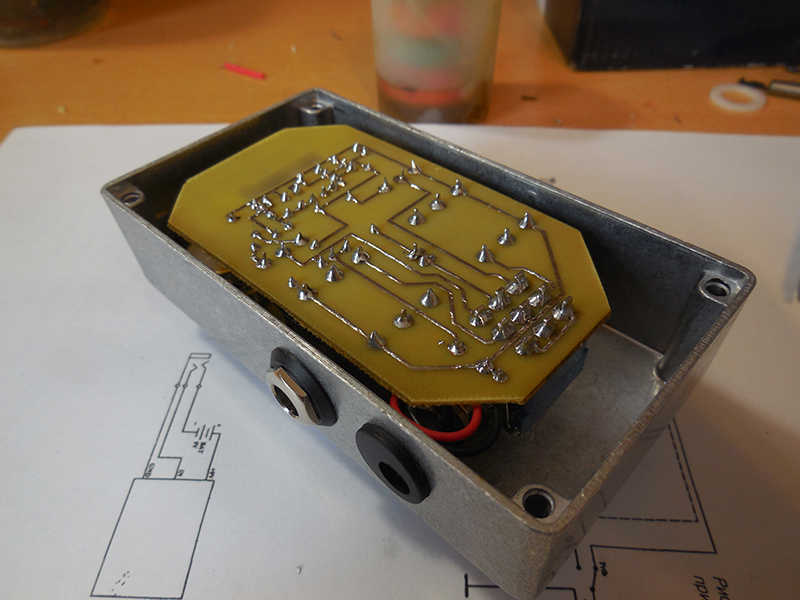

Если нигде не допускать ошибок, отверстия в корпусе и плата стыкуются как нужно. Затем остаётся только закрепить все элементы гайками, плата в корпусе держится на впаянных в неё гнёздах и кнопке. Последний этап – поставить крышку (она же дно корпуса) и ручки на потенциометры. Педаль готова. Перед установкой крышки не помешает положить на плату слой изолона, резины, либо другого изоляционного материала.

Несколько слов о звуке

Несмотря на лаконичность (две ручки и миниатюрная схема), данный фузз уже давно зарекомендовал себя как крайне полезная вещь в тяжёлых стилях, благодаря плотному и длинному сустейну, напористому звуку. Отлично сочетается как с гитарой, так и с басом. Успешной сборки!

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
VT1, VT2	Биполярный транзистор	MPSA18	2
VT3	Биполярный транзистор	2N2907A	1
R2	Резистор	1 кОм	1
R3, R5	Резистор	2.2 M	2
R4, R6	Резистор	10 кОм	1
R1, R7	Переменный резистор	100 к	2
C1, C2, C4	Конденсатор	100 n	3
C3	Конденсатор	47 n	1
	Кнопка	3PDT	1
	Светодиод		1
	Гнездо Jack 6.3		2
	Ручка		2
	Гнездо питания 5.5 х 2.1		1
