Гитарный усилитель с эффектом дисторшн

Если у Вас есть электрогитара и огромное желание играть рок музыку, но нет усилителя, то эта статья будет для Вас полезна! В статье я предлагаю конструкцию достаточно мощного гитарного усилителя с эффектом дисторшн.

Сигнал с электрогитары поступает на вход двухкаскадного усилителя, который обладает большим коэффициентом передачи. В качестве транзисторов VT1 и VT2 использованы отечественные транзисторы КТ3102Е.
Глубина искажения и порог наступления эффекта регулируется изменением коэффициента передачи каскада переменным резистором R4.

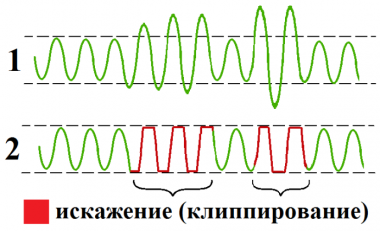

На рисунке 1 проиллюстрирована работа данного эффекта. Пунктирной линией обозначены границы нормальной (рабочей) области входного аудиосигнала. На верхнем первом графике представлен оригинальный сигнал поступающий на вход. Допустим, что в нем имеется два участка, на которых напряжение сигнала выходит за пределы нормальной области. Второй нижний график показывает то, что на выходе двухкаскадного усилителя наступает двустороннее симметричное ограничение этих участков, т.е. происходит «лимитирование» или «клиппирование».

Рис.1

В начальном положении переменного резистора R4 аудиосигнал практически не будет искажаться, тогда как при его выкрученном положении наступает клиппирование даже среднего значения напряжения входного сигнала с электрогитары. По ощущениям звук становится более жестким.

После того как мы получили эффект «Дисторшн» остается усилить звуковой сигнал. С этой задачей отлично справится усилитель собранный на микросхеме TDA2030 (или TDA2050). Питание на нее подается однополярное. Чтобы не перегружать вход усилителя выходной сигнал берется с коллекторной нагрузки транзистора VT2 с коэффициентом деления 1:27.

Обратите внимание, что питание схемы осуществляется от 2 батареек Крона с напряжением 9 В. Первая батарейка (GB1) питает левую часть схемы, отвечающую за искажение поступающего сигнала, а вторая (GB2) обеспечивает питанием усилитель на микросхеме TDA2030. Если напряжение подавать от блока питания, то возможны сетевые помехи в колонке.

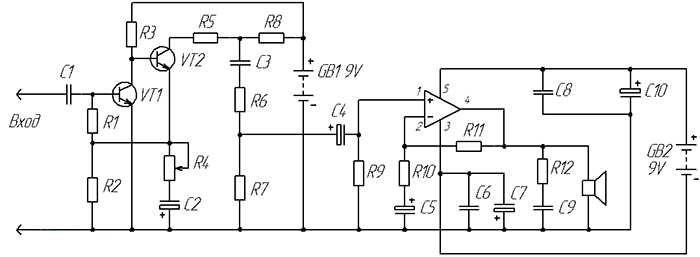

Схема электрическая принципиальная дисторшн
Рис.2. Схема электрическая принципиальная

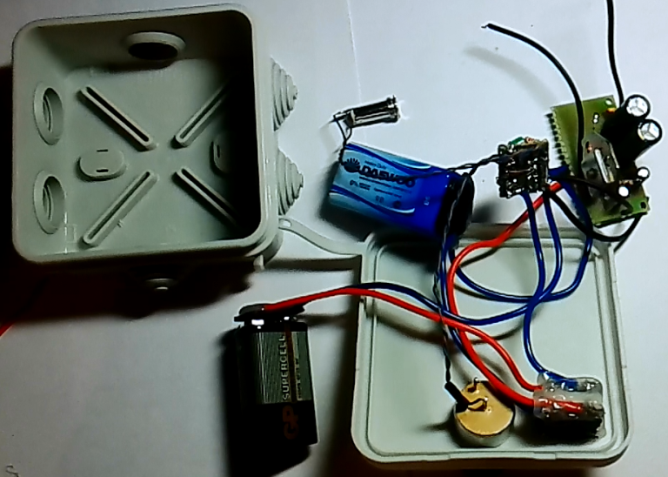

Ниже представлены фотографии процесса сборки.

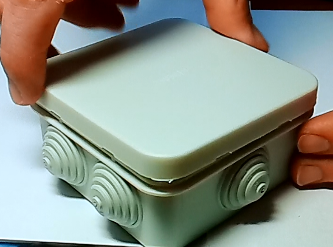

В качестве корпуса была использована электромонтажная распред.коробка.

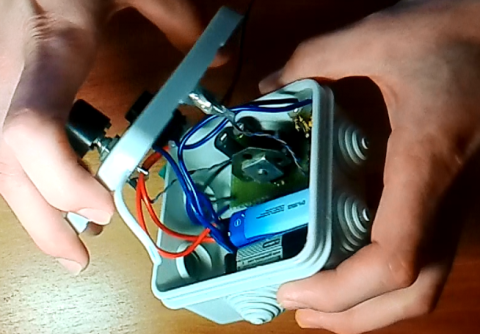

Переменный резистор в моем случае такой (не лучший выбор)

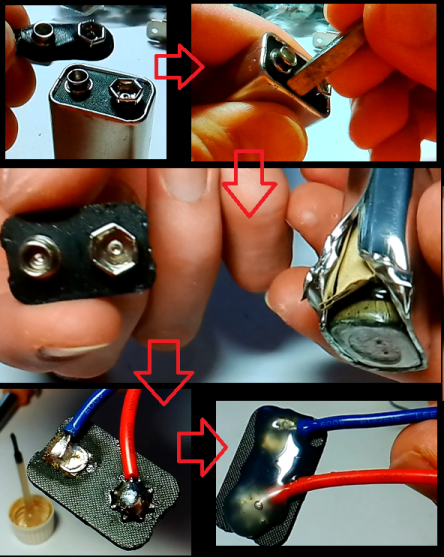

И небольшой лайфхак по изготовлению клеммы для батарейки «крона» из аналогичной старой. Для этого устройства их понадобится 2 шт.

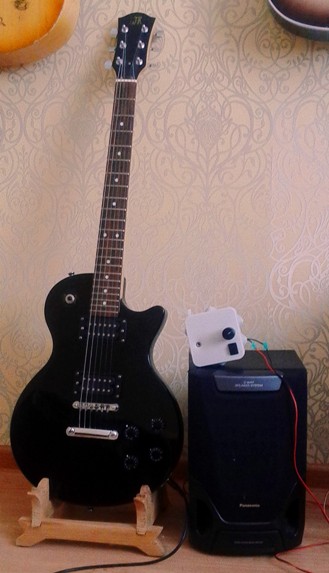

Демонстрацию работы устройства вы можете посмотреть в прикрепленном видео. Выходной звук в моем случае прослушивается на колонку от музыкального центра (параметры колонки 6 Ом, 50 Ватт).

Список радиоэлементов

Обозначение Тип Номинал Количество Примечание Магазин Мой блокнот
DA Аудио усилитель TDA2030A 1
VT1 VT2 Биполярный транзистор КТ3102ЕМ 2
C1, C3 Конденсатор 0.22 мкФ 2
C2 Электролитический конденсатор 10 мкФ 1
C4 Электролитический конденсатор 4.7 мкФ 1
C5 Электролитический конденсатор 22 мкФ 1
C6, C8, C9 Конденсатор 0.1 мкФ 3
C7, C10 Электролитический конденсатор 2200 мкФ 2
R1 Резистор 100 кОм 1
R2, R12 Резистор 2.2 кОм 2
R3 Резистор 15 кОм 1
R4 Переменный резистор 15 кОм 1
R5 Резистор 10 кОм 1
R6, R7, R9, R11 Резистор 22 кОм 4
R8 Резистор 270 Ом 1
R10 Резистор 680 Ом 1
