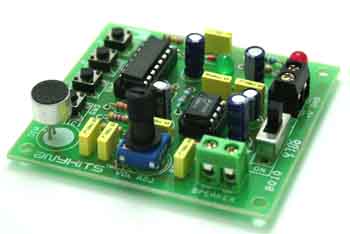

В проекте данного голосового модулятора используется микросхема HT8950A, которая создает два специальных звуковых эффекта, а именно – вибрато и голос робота.
Описание проекта
В данном проекте создается два специальных эффекта: вибрато и голос робота. Эффект вибрато генерируется путем изменения частоты входного сигнала вверх и вниз на частоте 8 Гц. Второй эффект создается путем преобразовании входного голоса в голос робота. Оба эффекта могут быть выбраны в зависимости от того, какой вход срабатывает, ROB или VIB. Для смещения уровня частоты на выходе микросхема имеет семь ступеней, которые выбираются с помощью нажимных кнопок SW0, SW1 и SW2 для прямого выбора электронным способом, которые подключаются к входам микросхемы ROB, TGD, TGU и VIB.
Микросхема HT8950 включает встроенный усилитель со смещением для микрофона, 8-битный АЦП, встроенную память SRAM, а также 8-битный ЦАП токового выхода. 8-битные АЦП и ЦАП обеспечивают частоту дискретизации 8 кГц, гарантируя высокое качество и высокое отношения сигнал/шум выходного голоса. Микросхема управляет светодиодным индикатором, который мигает в соответствии с уровнем входного голоса.
Характеристики:
Входное питание — 6 В DC @ 300 мА
Звуковой выход — Динамик, 8 Ω / 0.5 Вт
7 ступеней для смещения уровня частоты (Регулировка громкости) SW3 (TGU) и SW4 (TGD)
SW2 – Режим вибрато, SW5 – Режим робота
Светодиод для отображения уровня входного голоса
Ползунковый переключатель ВКЛ/ВЫКЛ для подачи питания
Аудио усилитель LM386 с предустановками уровня громкости
PBT (клеммная колодка источника питания) коннекторы для подачи напряжения питания и подключения выходного динамика
Светодиодный индикатор подачи питания
Размер печатной платы 63 мм x 68 мм
CN1 – Вход источника питания 6 В DC
MIC1 – Электретный конденсаторный микрофон
LS1 – Динамик

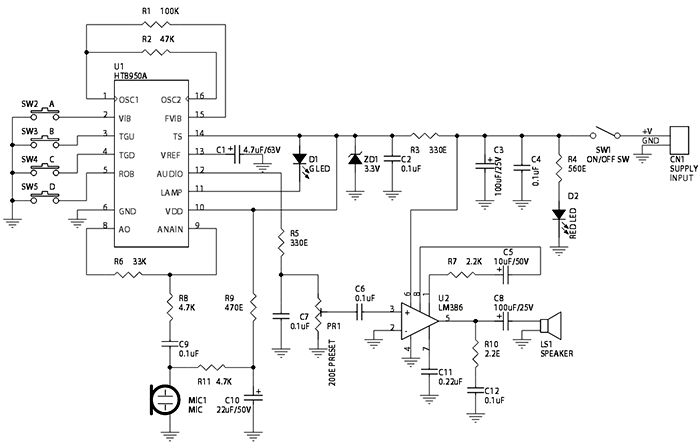

Электрическая схема

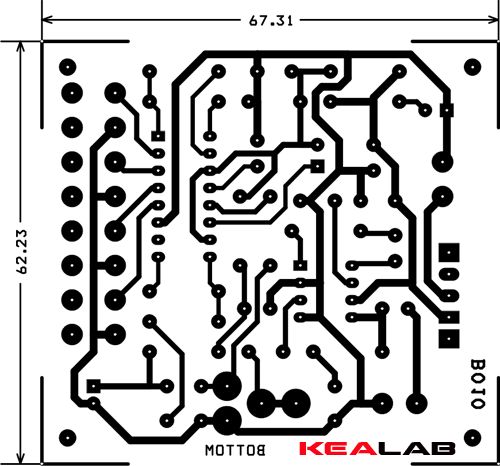

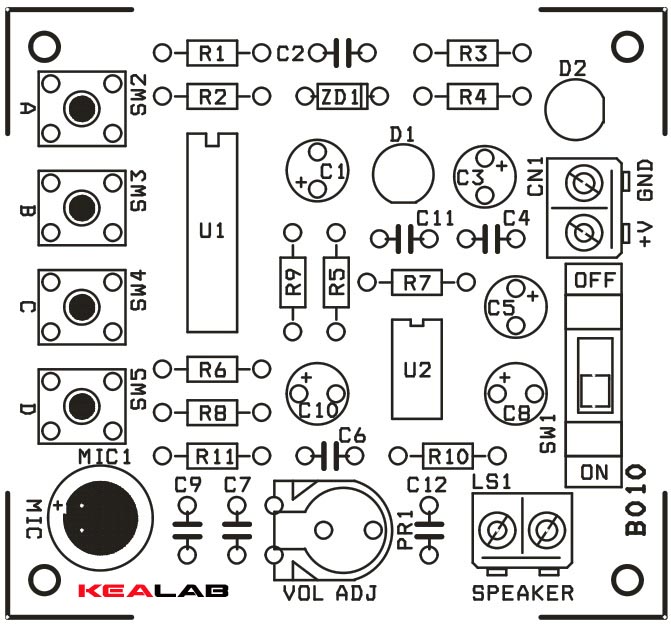

Печатная плата (с видом снизу)
Список радиоэлементов
Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
---|---|---|---|---|---|---|
CN1 | Модулятор | HT8950A | 1 | |||
C1 | Электролитический конденсатор | 4.7 мкФ 63В | 1 | |||
C2, C4, C6, C7, C9, C12 | Конденсатор | 0.1 мкФ | 6 | |||
C3, C8 | Электролитический конденсатор | 100 мкФ 25В | 2 | |||
C5 | Электролитический конденсатор | 10 мкФ/50В или 63В | 1 | |||
C10 | Электролитический конденсатор | 22 мкФ/50В | 1 | |||
C11 | Конденсатор | 0.22 мкФ | 1 | |||
PR1 | Потенциометр | 200 Ом/250 Ом | 1 | |||
R1 | Резистор | 100 кОм | 1 | |||
R2 | Резистор | 47 кОм | 1 | |||
R3, R5 | Резистор | 330 Ом | 2 | |||
R4 | Резистор | 560 Ом | 1 | |||
R6 | Резистор | 33 кОм | 1 | |||
R7 | Резистор | 2.2 кОм | 1 | |||
R8, R11 | Резистор | 4.7 кОм | 2 | |||
R9 | Резистор | 470 Ом | 1 | |||
R10 | Резистор | 2.2 Ом | 1 | |||
SW1 | Полосковый переключатель | 1 | ||||
SW2-SW5 | Нажимные кнопки | 4 | ||||
MIC1 | Конденсаторный микрофон | 1 | ||||
D1 | Светодиод | Зеленый | 1 | |||
D2 | Светодиод | Красный | 1 | |||
2-выводной PBT коннектор | 1 | |||||
