Этот электронный музыкальный инструмент прежде всего хорош тем, что имеет очень простую схему и содержит минимум деталей. Частота звучания в терменвоксе изменяется за счет изменения освещенности при приближении или удалении рук играющего на нем.

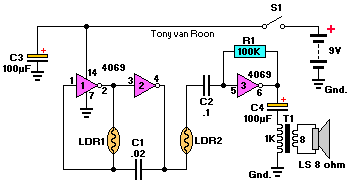

В схеме используется IC 4069. MC14069 является аналогом. 4069 имеет шесть инверторов, но из них используются только три. Первые два инвертора работают как цифровой аудио генератор, а третий — как аудио усилитель.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| 4069 | ИС буфера, драйвера | CD4069UB | 1 | MC14069 | ||
| С1 | Конденсатор | 0.02 мкФ | 1 | |||
| С2 | Конденсатор | 0.1 мкФ | 1 | |||
| С3, С4 | Электролитический конденсатор | 100 мкФ 16 В | 2 | |||
| R1 | Резистор | 100 кОм | 1 | |||
| LDR1, LDR2 | Фоторезистор | 2 | ||||
| T1 | Трансформатор | 1000/8 | 1 | |||
| LS | Динамик | 8 Ом | 1 | |||
| S1 | Выключатель | 1 | ||||
| Батарея питания | 9 Вольт | 1 | ||||
