Усилитель собран на операционном усилителе КМ551УД2.
Основные характеристики следующие:
| Напряжение питания, В | +/-15 |
| Входное напряжение, мВ | 1 |
| Выходное напряжение, мВ | 250 |
| Диапазон воспроизводимых частот, Гц | 20…20000 |
| Отношение сигнал/шум, дБ | 60 |

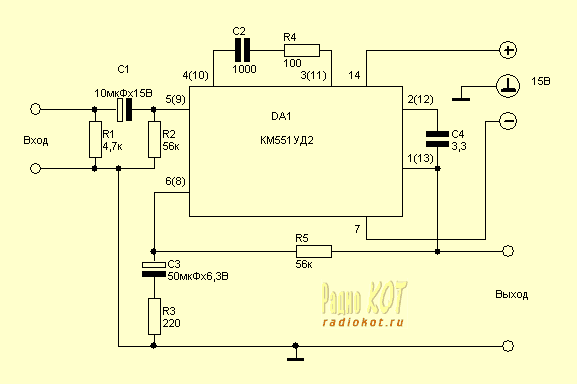

Схема усилителя:
Усилитель питается от двухполярного источника питания напряжением 15 вольт. На схеме показан один канал усиления, а в скобках дана нумерация выводов для второго канала.
