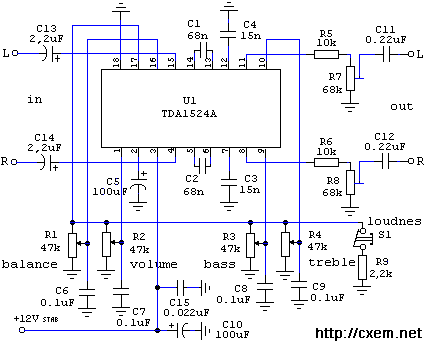

Технические характеристики регулятора: Полоса частот 20-20 000Hz Регулировка тембра на частоте 40Hz (bass) -19/+17db Регулировка тембра на частоте 16Khz (treble) -15/+15db Регулировка баланса -40db Входное сопротивление 10-60K Выходное сопротивление 300Om Регулировка громкости не менее -80/+21,5db Коэффициент гармоник не более 0,3% Относительный уровень шумов не более -80db Напряжение питания 6-18V Данная схема реализована на интегральной микросхеме фирмы Philips TDA1524A (А1524А — аналог фирмы RFT). Микросхема представляет собой двухканальный (стереофонический) регулятор громкости, баланса и тембра низких и высоких частот. Также есть loudnes (частотная компенсация). Переменные резисторы можно использовать любые, т.к. регулировка громкости, баланса и тембра в данной микросхеме осуществляется электронным способом. Подстрочными резисторами R7 и R8 регулируется усиление выходного сигнала, кнопка S1, включающая частотную компенсацию регулятора громкости (на схеме выключена), должна быть с фиксацией. Для тех, кто хочет постоянно использовать частотную компенсацию без возможности отключения, могут исключить из схемы элементы S1 и R9. В процессе работы микросхема нагревается. Приклейте к ней (например, клеем «Момент») небольшой П-образный радиатор из алюминия. Это повысит надежность работы и срок службы микросхемы.
На приведенной здесь печатной плате размерами 50Х31 мм, кроме регулятора громкости, баланса и тембра находиться усилитель мощности, описанный в статье Усилитель мощности на TDA1552Q. Устройства разделены на плате красной пунктирной линией. Слева расположен регулятора громкости, баланса и тембра на TDA1524A, справа — усилитель мощности на TDA1552Q. Элементы усилителя R1 C3 припаиваются со стороны печатных проводников.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| U1 | Двухканальный регулятор громкости, баланса и тембра | TDA1524A | 1 | |||
| C1, C2 | Конденсатор | 68 нФ | 2 | Желателен плёночный конеденсатор | ||
| C3, C4 | Конденсатор | 15 нФ | 2 | Желателен плёночный конеденсатор | ||
| C5 | Электролитический конденсатор | 100 мкФ | 1 | |||
| C6-C9 | Конденсатор | 0.1 мкФ | 4 | Желателен плёночный конеденсатор | ||
| C10 | Электролитический конденсатор | 100 мкФ | 1 | |||
| C11, C12 | Конденсатор | 0.22 мкФ | 2 | Желателен плёночный конеденсатор | ||
| C13, C14 | Электролитический конденсатор | 2.2 мкФ | 2 | |||
| C15 | Конденсатор | 0.022 мкФ | 1 | Желателен плёночный конеденсатор | ||
| R1-R4 | Переменный резистор | 47 кОм | 4 | |||
| R5, R6 | Резистор | 10 кОм | 2 | |||
| R7, R8 | Подстроечный резистор | 68 кОм | 2 | |||
| R9 | Резистор | 2.2 кОм | 1 | |||
| S1 | Переключатель | 1 | Любая доступная кнопка с фиксацией или тумблер | |||
