Данное устройство позволяет усилить стерео эффект за счет подавления одинаковой составляющей обоих каналов.

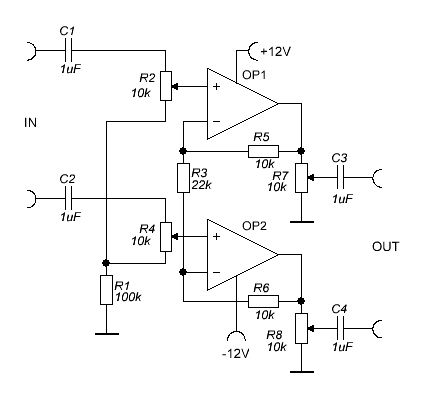

На OP1 и OP2 собраны не инвертирующие усилители. Где R5 и R6 это ООС, а R3 задает межканальную ООС, которая и создает эффект расширения стерео, за счет подавления центральной составляющей. Сигнал поступает через С1 и С2 на сдвоенный резистор R2-R4. В крайнем левом положении этот резистор замыкает каналы, получая стерео, в крайнем правом- дает полный эффект устройства. По выходу стоит сдвоенный переменный резистор R7-R8, с которого через конденсаторы C3 и С4 сигнал поступает на выход.

Питание схемы- двуполярное +-12В.

Устройство установлено в стандартный пластиковый корпус.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
OP1, OP2	Операционный усилитель	RC4558	1
R1	Резистор	100 кОм	1
R2, R4, R7, R8	Переменный резистор	10 кОм	4
R3	Резистор	22 кОм	1
R5, R6	Резистор	10 кОм	2
C1C4	Конденсатор	1 мкФ	4
