Представляю вашему вниманию цветомузыку на 12В с транзисторами КТ805АМ.
В данной цветомузыке используется минимум деталей:6 сопротивлений номиналом 100 Ом, конденсаторы 5-ти номиналов и три транзистора КТ805АМ. Также можно использовать другие транзисторы марки КТ, я использовал КТ829.
Собирал цветомузыку навесным монтажом, т.к имеется мало деталей, но ниже есть печатная плата цветомузыки на 2 канала (стерео)
Для сборки нам понадобятся:
- резисторы номиналом 100 Ом — 6 шт
- конденсаторы следующих номиналов: 100мкФ — 1шт, 47мкФ — 1шт, 4.7мкФ — 2шт, 1мкФ — 1шт
- 3 транзистора марки КТ, в моем случае КТ829

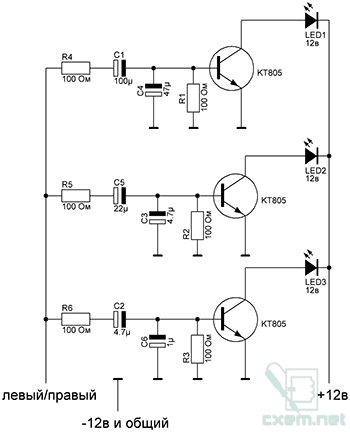

Конденсаторы использую полярные (полярность соблюдать как на схеме) иначе работать не будет!
Вместо резисторов R4,R5,R6 я использовал переменные номиналом 10 кОм, вместо светодиодов я использовал светодиодную ленту.
Вот фото моей платы:
Для работы данной цветомузыки потребуется предусилитель, в качестве него я использую усилитель Вега10у-120с, подключаю к выходам на колонки
Распространенный вопрос от начинающих: Почему на схеме соединены не все дорожки? Читайте об этом здесь
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| VT1-VT3 | Биполярный транзистор | КТ805АМ | 3 | КТ829 | ||
| C1 | Электролитический конденсатор | 100 мкФ | 1 | |||
| C2, C3 | Электролитический конденсатор | 4.7 мкФ | 2 | |||
| C4 | Электролитический конденсатор | 47 мкФ | 1 | |||
| C5 | Электролитический конденсатор | 22 мкФ | 1 | |||
| C6 | Электролитический конденсатор | 1 мкФ | 1 | |||
| R1-R6 | Резистор | 100 Ом | 6 | |||
| LED1-LED3 | Светодиод | 12В | 1 | Светодиодная лента | ||
