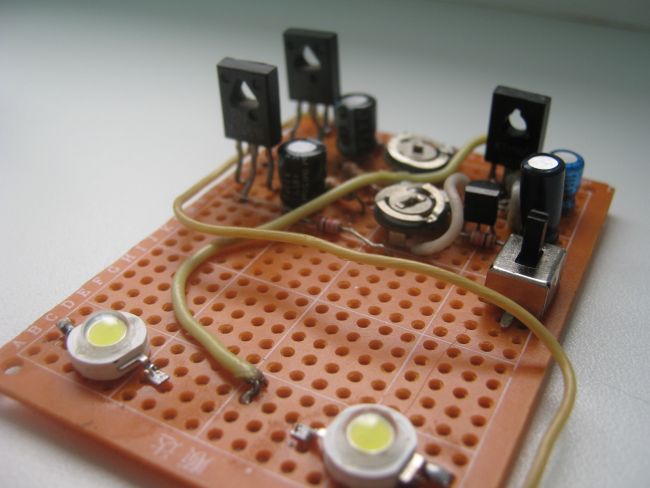

Данную конструкцию может собрать даже начинающий радиолюбитель. Схема не содержит дефицитных радиодеталей и имеет высокую взаимозаменяемость компонентов.
Устройство состоит из двух генераторов: задающего генератора, собранного на элементах VT1, VT2 и стробоскопического генератора VT3, VT4, создающего короткие импульсы. Задающий генератор поочередно переключает стробоскопический генератор на синий и красный светодиоды. Рабочая частота этих генераторов определяется параметрами конденсаторов C1-C4 и резисторов R5, R6, R8, R9. Переменными резисторами R7 и R10 можно изменять частоты соответствующих генераторов.
Мощность транзисторов VT1-VT3 и резисторов R1, R2 зависит от мощности используемых светодиодов. Конструкция работает с напряжением от 5 до 12 вольт.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| VT1, VT2 | Биполярный транзистор | КТ815А | 1 | КТ817, КТ961, КТ805 | ||
| VT3 | Биполярный транзистор | КТ814А | 1 | КТ816, КТ835 | ||
| VT4 | Биполярный транзистор | КТ361А | 1 | КТ3107 | ||
| C1, C2 | Конденсатор | 47 мкФ | 2 | |||
| C3 | Конденсатор | 1 мкф | 1 | |||
| C4 | Конденсатор | 22 мкФ | 1 | |||
| R1,R2 | Резистор | 100 Ом | 2 | Зависит от светодиодов | ||
| R5, R6, R8, R9 | Резистор | 10 кОм | 4 | |||
| R7, R10 | Подстроечный резистор | 22 кОм | 1 | |||
| R11 | Резистор | 1 кОм | 1 | |||
