В этой конструкции был использован микроконтроллер фирмы Microchip PIC12F629, а так же регистр сдвига производства Texas Instruments CD4035. Схема небольшая и вполне легко повторяется.

Она может быть смонтирована на макетной либо печатной плате, ниже прилагается топология последней

В качестве основы схемы был взят микроконтроллер PIC12F629 в ввиду его доступности и дешевизны (среди аналогов PIC). Но из-за малого количества портов ввода-вывода в последнем в схему была введена микросхема CD4035. Это четырехразрядный последовательно-параллельный регистр сдвига. Как было выше упомянуто, от четырехразрядный, то есть гирлянда может состоять из четырех независимых линеек светодиодов либо ламп.

Внимание! Управление цепями гирлянды ведется через силовые ключи!

Я не стал указывать в схеме силовые ключи, так как в зависимости от нагрузки (светодиоды, лампы накаливания) их конструкция будет меняться, вот пример силового ключа для управления светодиодной гирляндой


Так же возможно применение и полевых силовых транзисторов в ключах, например, так:
.

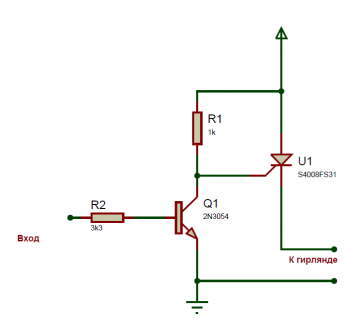

Это все касательно светодиодной гирлянды, для управления гирляндой из ламп накаливания можно использовать ключ на тиристоре:

Так же хочу обратить внимание- тиристор используется для коммутации постоянного напряжения.

Указанные на схемах ключей радиоэлектронные элементы являются примерами, и могут быть заменены на аналогичные по характеристикам приборы. probel

Что касается замены элементов в схеме управляющего узла, то там дела обстоят так: микроконтроллер замене (без изменения в программе) не подлежит, регистр сдвига CD4035 можно заменить на его отечественный аналог К561ИР9. Собственно больше и заменять нечего. Кварцевый резонатор используется на 1 MHz.

Программа для микроконтроллера была написана в среде Flowcode PIC v4. В приложении к статье есть файл проекта. Микроконтроллер можно прошить через программу WinPic800. Вот так нужно выставить фузы при прошивке МК:

.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
U1	МК PIC 8-бит	PIC12F629	1
U2	Сдвиговый регистр	CD4035B	1
С1, С2	Конденсатор	22 пФ	2
С3	Конденсатор	0.1 мкФ	1
Х1	Кварцевый резонатор	1 МГц	1
J1	Разьем для подключения питания		1
J2	Разьем для подключения силовых ключей		1
