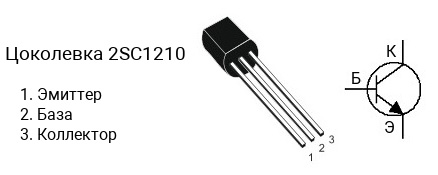

Цоколевка транзистора 2SC1210

|

Характеристики транзистора 2SC1210

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 40 В
• Напряжение коллектор-база, не более: 45 В
• Напряжение эмиттер-база, не более: 4 V
• Ток коллектора, не более: 0.3 А
• Рассеиваемая мощность коллектора, не более: 0.5 Вт
• Коэффициент усиления транзистора по току (hfe): от 55 до 300
• Граничная частота коэффициента передачи тока: 130 МГц
• Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SC1210 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC1210-C имеет коэффициент усиления в диапазоне от 55 до 110, 2SC1210-D — в диапазоне от 90 до 180, 2SC1210-E — в диапазоне от 150 до 300.

Маркировка

Обозначение на корпусе транзистора 2SC1210 часто наносится без первой цифры и буквы, т.е. маркируется как «C1210«.

Комплементарная пара

Комплементарной парой для 2SC1210 является транзистор 2SA696 c p-n-p структурой.

Аналоги

Транзистор 2SC1210 можно заменить на 2SC1008, 2SC1009, 2SC1211, BC537, BC538, KSC1008, KSC1009, KSP05, KSP06, KSP42, KSP43, MPSA42, MPSA43, MPSW42, MPSW42G, ZTX457
