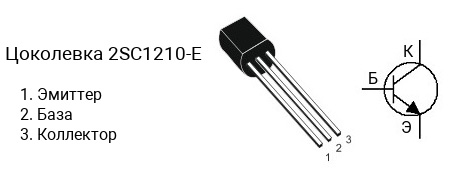

Цоколевка транзистора 2SC1210-E

Характеристики транзистора 2SC1210-E

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 40 В
• Напряжение коллектор-база, не более: 45 В
• Напряжение эмиттер-база, не более: 4 V
• Ток коллектора, не более: 0.3 А
• Рассеиваемая мощность коллектора, не более: 0.5 Вт
• Коэффициент усиления транзистора по току (hfe): от 150 до 300
• Граничная частота коэффициента передачи тока: 130 МГц
• Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SC1210 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC1210-C имеет коэффициент усиления в диапазоне от 55 до 110, 2SC1210-D — в диапазоне от 90 до 180, 2SC1210-E — в диапазоне от 150 до 300.

Маркировка

Обозначение на корпусе транзистора 2SC1210-E часто наносится без первой цифры и буквы, т.е. маркируется как «C1210-E«.

Комплементарная пара

Комплементарной парой для 2SC1210-E является транзистор 2SA696-E c p-n-p структурой.

Аналоги

Транзистор 2SC1210-E можно заменить на 2N4401, 2N5830, 2SC1008, 2SC1009, 2SC1211, 2SC1211-E, BC537, BC538, KN2222A, KSC1008, KSC1009, KSP05, KSP06, KSP2222A, KSP42, KSP43, KSP8098, KSP8099, KTN2222A, MPS2222A, MPS2222AG, MPS650, MPS650G, MPS651, MPS651G, MPS8098, MPS8098G, MPS8099, MPS8099G, MPSA05, MPSA05G, MPSA06, MPSA06G, MPSA42, MPSA43, MPSW01A, MPSW01AG, MPSW05, MPSW05G, MPSW06, MPSW06G, MPSW42, MPSW42G, NTE123AP, P2N2222A, P2N2222AG, PN100, PN2219A, PN2222A, PN3569, PN4033, ZTX450, ZTX454, ZTX455, ZTX457, ZTX458, ZTX690B, ZTX692B, ZTX694B, ZTX696B
