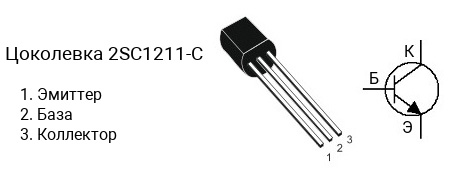

Цоколевка транзистора 2SC1211-C

|

Характеристики транзистора 2SC1211-C

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 60 В
• Напряжение коллектор-база, не более: 65 В
• Напряжение эмиттер-база, не более: 4 V
• Ток коллектора, не более: 0.3 А
• Рассеиваемая мощность коллектора, не более: 0.5 Вт
• Коэффициент усиления транзистора по току (hfe): от 55 до 110
• Граничная частота коэффициента передачи тока: 130 МГц
• Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SC1211 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC1211-C имеет коэффициент усиления в диапазоне от 55 до 110, 2SC1211-D — в диапазоне от 90 до 180, 2SC1211-E — в диапазоне от 150 до 300.

Маркировка

Обозначение на корпусе транзистора 2SC1211-C часто наносится без первой цифры и буквы, т.е. маркируется как «C1211-C«.

Комплементарная пара

Комплементарной парой для 2SC1211-C является транзистор 2SA697-C c p-n-p структурой.

Аналоги

Транзистор 2SC1211-C можно заменить на 2N5833, 2N6515, 2N6516, 2N6517, 2SC1008, 2SC1009, BC538, KSC1008, KSC1009, KSP06, KSP42, KSP43, KSP44, KSP45, MPS6717, MPS6717G, MPSA42, MPSA43, MPSA44, MPSA45, MPSW42, MPSW42G, PN3568, ZTX451, ZTX452, ZTX453, ZTX457
